12

qj

 UPDATE

Загорается, когда доступно новое программ-
ное обеспечение.

qk

  Индикатор мощности сигнала бес-

проводной сети LAN

Индикатор загорается, показывая мощность
сигнала беспроводной сети LAN.

 Нет сигнала.

 Слабый сигнал.

 Средний сигнал.

 Сильный сигнал.

ql

  Индикатор проводной сети LAN

Загорается при подключении кабеля LAN.

w;

 BT

Загорается, когда установлено соединение
с устройством BLUETOOTH. Мигает в процессе
установления соединения.

*  При воспроизведении дисков, записанных в фор-

мате Dolby Digital или DTS, убедитесь, что исполь-
зуются цифровые соединения и для параметра

<*OQVU.PEF> ǍǠǙǏǘǙǔǛǐǑǓǗǘǐǞǜǝNjǘǙǍǖǐǘNj
ǘNjǜǝǛǙǔǕNj<"OBMPH> NjǘNjǖǙǎǙǍǦǔ

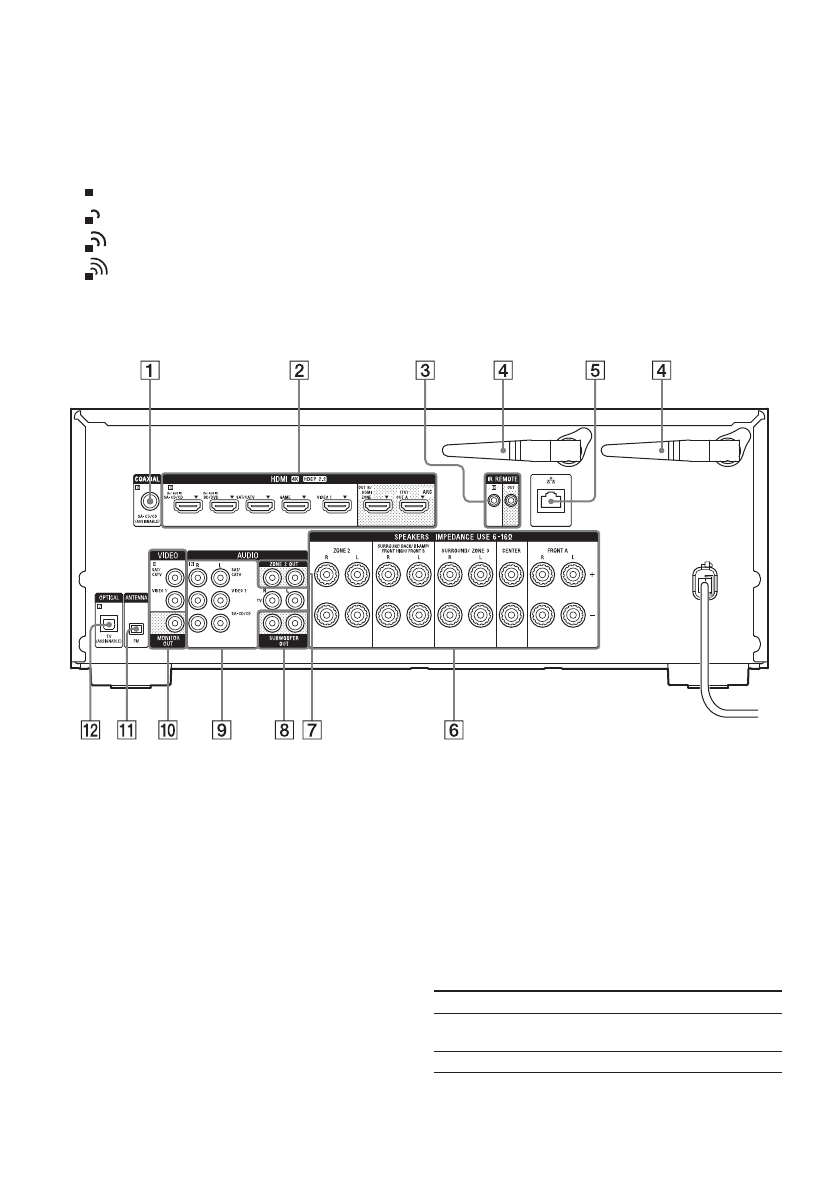

Задняя панель

1

  Разъем COAXIAL IN

2

  Разъемы HDMI IN/OUT*

3

  Разъемы IR REMOTE IN/OUT

ϹƻǐǜǓǍǐǛǙǗǗǙǑǘǙǞǚǛNjǍǖǪǝǧǏǓǜǝNjǘǡǓǙǘǘǙ

подключив повторитель инфракрасных сиг-
налов (не входит в комплект) к разъему IR
REMOTE IN.

ϹƺǙǏǕǖǩǢǓǍǓǒǖǞǢNjǝǐǖǧǓǘǟǛNjǕǛNjǜǘǦǠǜǓǎǘNj

-

лов (не входит в комплект) к разъему IR
REMOTE OUT, можно запускать или останав-
ливать воспроизведение на подключенном
к ресиверу устройстве, например, проигры-
вателе компакт-дисков.

4

  Антенна беспроводной локальной сети

5

 Порт LAN

6

 Разъемы SPEAKERS

7

  Разъемы ZONE 2 OUT

8

  Разъемы SUBWOOFER OUT

9

  Разъемы AUDIO IN

0

Разъемы VIDEO IN/MONITOR OUT

qa

  Разъем FM ANTENNA

qs

  Разъем OPTICAL IN

*  HDCP 2.2 представляет собой новую улучшенную

технологию защиты авторских прав, которая
используется для защиты такого контента, как
фильмы в формате 4K.

Подключайте телевизор к соответствующим
выходным разъемам для просмотра видео,
подаваемого на следующие входные
разъемы.

Входные разъемы Выходные разъемы

HDMI IN

HDMI OUT A (TV) или
HDMI OUT B/HDMI ZONE

VIDEO IN

MONITOR OUT

Для получения подробной информации об-
ратитесь к разделу «Подключение телевизо-
ра» (стр. 24).
