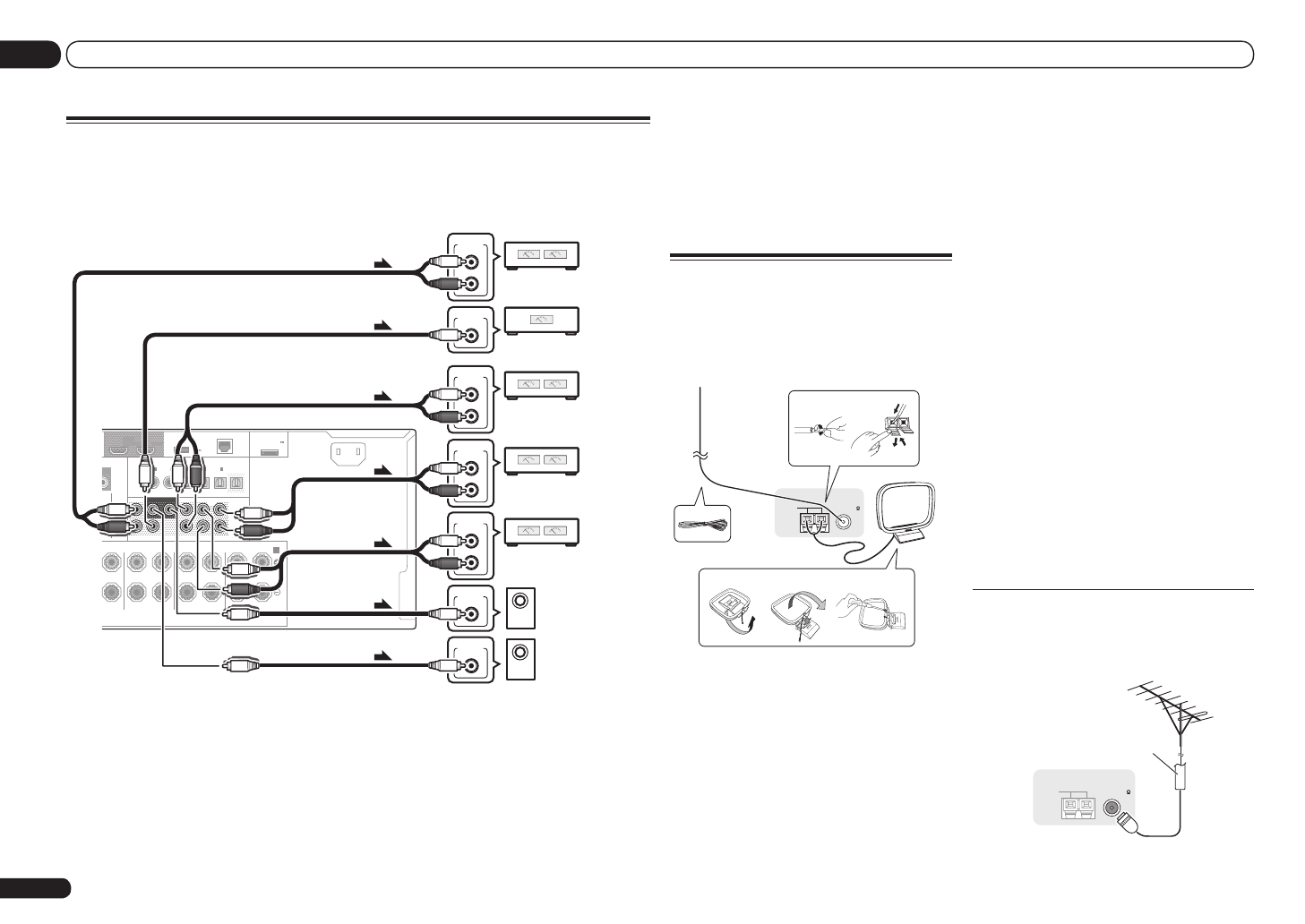

Подключение дополнительных усилителей

Мощности данного ресивера более, чем достаточно для любого домашнего применения, но

имеется возможность подключения дополнительных усилителей к каждому каналу системы

при помощи выходов предварительного усилителя. Для подключения усилителей для

подъема мощности громкоговорителей, выполните подключения, показанные ниже.

L

R

I

N

CD

OUT 1
(CONTROL)

OUT 2

PRE OUT

SUBWOOFER

1

2

FRONT

CENTER

SURROUND SURR  BACK FH / FW

R

(

CD

)

(

DVD

)

COAXIAL

ASSIGNABLE

ASSIGNABLE

IN

1

IN

2

(

DVR/BDR

)

(

TV/SAT

)

OPTICAL

IN

1

IN

2

IN

3

OUT

(

VIDEO

)

(OUTPUT 5 V
   0.1 A MAX)

ADAPTER PORT

DC OUTPUT

for WIRELESS LAN

(10/100)

LAN

(OUTPUT
5 V
0.6 A MAX)

CENTER

SURROUND

SURROUND BACK

R

L

R

L

R

L

(Single)

(Single)

FRONT HEIGHT / FRONT WIDE /

B

AC IN

VIDEO

UDIO

NITOR

UT

R

L

ANALOG

INPUT

R

L

ANALOG

INPUT

R

L

ANALOG

INPUT

ANALOG

INPUT

ANALOG

INPUT

R

L

ANALOG

INPUT

Усилитель
переднего канала

Усилитель
центрального
канала (моно)

Усилитель канала
объемного
звучания

Усилитель
переднего верхнего
или переднего
бокового канала

Усилитель заднего
канала объемного
звучания

Активный
низкочастотный
громкоговоритель 1

ANALOG

INPUT

Активный
низкочастотный
громкоговоритель 2

!

  Если низкочастотный громкоговоритель не используется, установите настройку передних

громкоговорителей (см.

Настройка громкоговорителей на стр. 75 ) на

LARGE

.

!

  Можно использовать дополнительный усилитель как на выходе предварительного

усилителя заднего канала объемного звучания, так и на отдельном громкоговорителе.

В этом случае подключите усилитель только к левому (

SURROUND BACK L (Single)

)

терминалу.

!

  Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от

его конфигурации, описанной в

Настройка акустической системы на стр. 77 .

!

  При наличии двух низкочастотных громковорителей, второй низкочастотный

громкоговоритель можно подключить к терминалу

SUBWOOFER 2

. Подключение двух

Ru

22

03

Подключение оборудования

низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более

мощного воспроизведения звучания. В таком случае оба низкочастотных громкоговорителя

выводят одинаковое звучание.

!

  Чтобы было слышно только звучание от предварительных выходов, установите

акустическую систему в положение

OFF

 или просто отсоедините все громкоговорители,

подключенные непосредственно к ресиверу.

Подключение антенн AM/FM

Подключите рамочную антенну АМ и про-

волочную антенну FM, как показано ниже.

Для улучшения приема и качества звуча-

ния, подключите внешние антенны (см.

Подключение внешних антенн на стр. 22 ).

ANTENNA

FM UNBAL 75

AM LOOP

3

1

4

a

b

c

5

2

1  Снимите предохранительные щитки

с контактов антенны AM.
2  Откройте защитные выступы,

вставьте по одному проводу в каждый

разъем до конца, затем отпустите

выступы для фиксации проводов

антенны AM.
3  Прикрепите рамочную антенну AM к

специальной стойке.

Чтобы прикрепить антенну к стойке, ото-

гните стойку в направлении стрелки (

рис.

а), затем закрепите рамочную антенну на

стойке с помощью зажима (

рис. b).

!

  Чтобы установить антенну AM на стене

или другой поверхности, сначала

прикрепите стойку к поверхности с

помощью винтов (

рис. c), а затем

закрепите антенну на стойке. Убедитесь в

качестве приема.

4  Установите антенну AM на плоскую

поверхность и в направлении

наилучшего приема.
5  Подключите проволочную антенну

FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытя-

ните проволочную антенну FM и прикре-

пите ее к стене или дверной раме. Не допу-

скайте, чтобы антенна свешивалась или

спутывалась.

Подключение внешних антенн

Для улучшения приема в диапазоне FM,

подключите внешнюю антенну FM к

FM

UNBAL 75

W

.

ANTENNA

FM UNBAL 75

AM LOOP

75

Ω

 коаксиальный

кабель
