Двухполосное усиление громкоговорителей

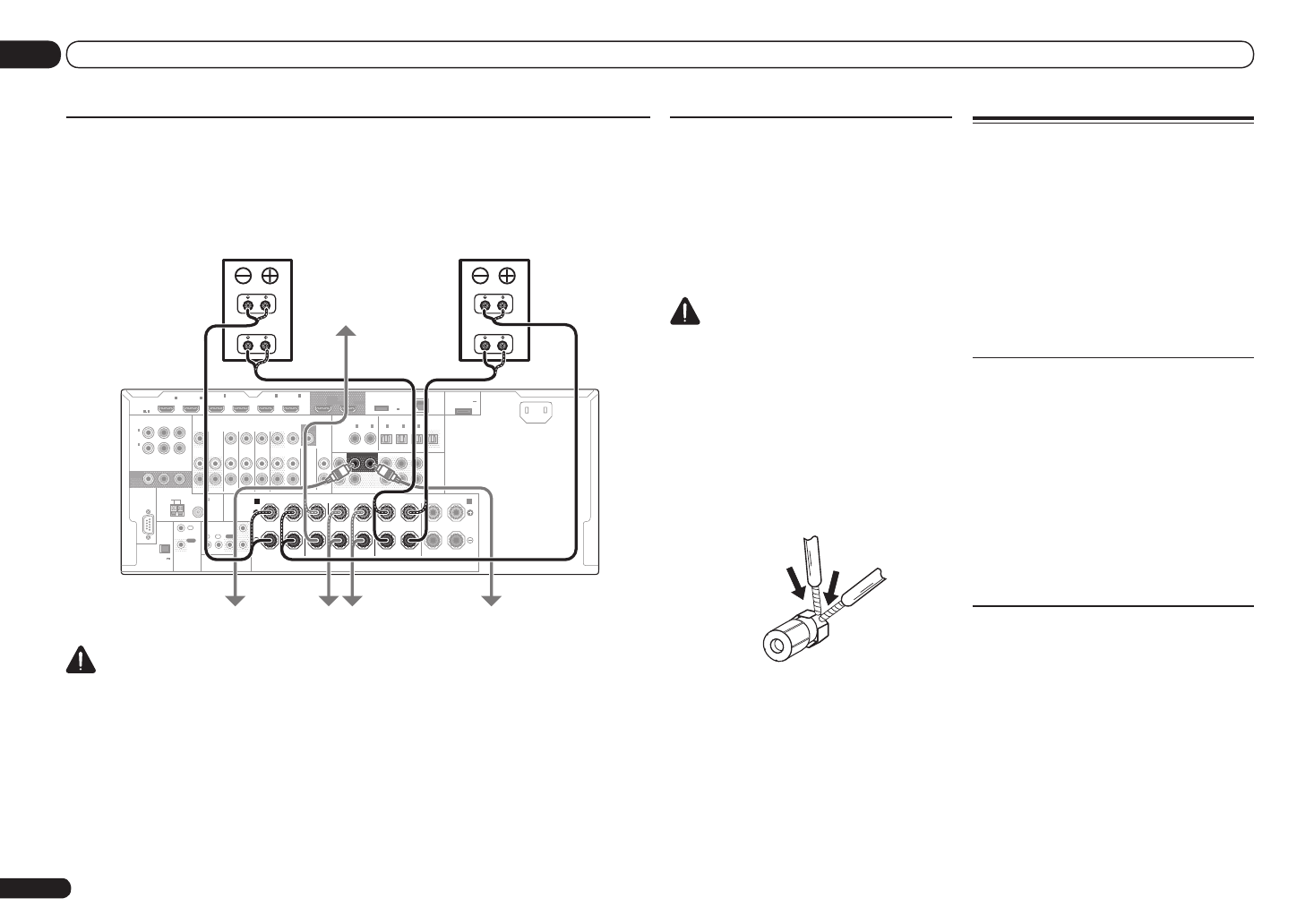

Двухполосное усиление происходит при подключении высокочастотной головки и низкоча-

стотной головки громкоговорителей к различным усилителям для лучшего срабатывания

кроссовера. Для этого используемые громкоговорители должны быть совместимы с двухпо-

лосным усилением (иметь отдельные терминалы для высоких и низких частот), и повыше-

ние качества звучания будет зависеть от типа используемых громкоговорителей.

RS-232C

ZONE 2

L

R

IN

IN

IN

IN

DVR/BDR

OUT

OUT

ZONE 3

OUT

TV/SAT

VIDEO

IN

CD

DVD

OUT 1
(CONTROL)

OUT 2

PRE OUT

SUBWOOFER

1

2

COMPONENT  VIDEO

Y

P

B

P

R

ASSIGNABLE

MONITOR

OUT

(DVD)

IN

1

(DVR/

BDR)

IN

2

FRONT

CENTER

SURROUND SURR  BACK FH / FW

(

CD

)

(

DVD

)

COAXIAL

ASSIGNABLE

ASSIGNABLE

IN

1

IN

2

(

DVR/BDR

)

(

TV/SAT

)

OPTICAL

IN

1

IN

2

IN

3

OUT

(

VIDEO

)

(OUTPUT 5 V
   0.1 A MAX)

ADAPTER PORT

EXTENSION

DC OUTPUT

for WIRELESS LAN

(10/100)

LAN

(OUTPUT
5 V
0.6 A MAX)

FRONT

CENTER

SURROUND

SURROUND BACK

R

L

R

L

R

L

R

L

(Single)

(Single)

SPEAKERS

FRONT HEIGHT / FRONT WIDE /

B

A

AC IN

FM UNBAL 75

AM LOOP

ANTENNA

(OUTPUT 5 V
   150 mA MAX)

CONTROL

IR

OUT

IN

OUT

IN

1

IN

2

2

1

12 V TRIGGER

(OUTPUT  12 V
 TOTAL 150 mA MAX)

VIDEO

AUDIO

MONITOR

OUT

HDMI

BD IN

(VIDEO)

IN

1

IN

2

IN

4

IN

5

IN

6

(DVD)

(DVR/BDR)

ASSIGNABLE

1 6

High

Low

High

Low

Передний правый

Передний левый

Громкоговоритель,

совместимый с

двухполосным

усилением

Низкочастотный

громкоговоритель 1

Низкочастотный

громкоговоритель 2

Громкоговоритель,

совместимый с

двухполосным

усилением

Центральный

Правый объемного

звучания

Левый объемного

звучания

 ПРЕДУПРЕЖДЕНИЕ

!

  Большинство громкоговорителей с терминалами

High

 и

Low

 имеют две металлические

пластины, соединяющие терминалы

High

 и

Low

. При двухполосном усилении

громкоговорителей данные пластины необходимо удалить во избежание серьезных

повреждений усилителя. Для получения дополнительной информации см. руководство для

громкоговорителя.

!

  Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь

в том, что при подключении двухполосного усиления он не снят. Это может привести к

повреждению громкоговорителей.

Ru

16

03

Подключение оборудования

Двухпроводное подключение

громкоговорителей

Громкоговорители также могут подклю-

чаться с помощью двухпроводного подклю-

чения, если они поддерживают двухполос-

ное усиление.

!

  При использовании данных подключений,

настройка

Speaker System

 не производит

никакого эффекта.

 ПРЕДУПРЕЖДЕНИЕ

!

  Не подключайте различные

громкоговорители к одному и тому же

терминалу таким образом.

!

  Также, при выполнении двухпроводного

подключения, учитывайте меры

предосторожности для двухполосного

усиления, показанные выше.

%

  Для двухпроводного подключения

громкоговорителя подключите два

кабеля громкоговорителя к разъему

громкоговорителя на ресивере.

Выбор акустической системы

Терминалы передних верхних громкогово-

рителей могут также использоваться для

подключений передних боковых громкого-

ворителей и громкоговорителей В, в допол-

нение к передним верхним громкоговорите-

лям. Также, терминалы заднего объемного

звучания могут использоваться для подклю-

чений двухполосного усиления и ZONE 2,

в дополнение к задним громкоговорителям

объемного звучания. Выполните данную

настройку в соответствии с подключением.

Передние верхние

громкоговорители

*Настройка по умолчанию

1  Подключите два громкоговорителя

к терминалам передних верхних

громкоговорителей.

См.

Стандартное подключение объемного

звучания на стр. 15 .

2  При необходимости, выберите

‹

Normal(SB/FH)

› в меню

Speaker System

.

Для этого, см.

Настройка акустической

системы на стр. 77 .

Передние боковые

громкоговорители

1  Подключите два громкоговорителя

к терминалам передних верхних

громкоговорителей.

См.

Стандартное подключение объемного

звучания на стр. 15 .

2  Выберите ‹

Normal(SB/FW)

› в меню

Speaker System

.

Для этого, см.

Настройка акустической

системы на стр. 77 .
