Подключение оборудования

Настройка MULTI-ZONE

Данный ресивер может может обеспечивать питанием до трех независимых систем в отдельных комна-

тах после того, как выполнены правильные подключения MULTI-ZONE.

Одновременно в трех зонах можно воспроизводить различные источники, или, в зависимости от потреб-

ностей, можно также воспроизводить одинаковый источник. Питание на основную и под-зоны подается

раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны вклю-

чены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.

Выполнение подключений MULTI-ZONE

Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-

теля и громкоговорителей для первичной (

ZONE 2

) под-зоны, и отдельного усилителя (и громкоговори-

телей) для вторичной (

ZONE 3

) под-зоны. Также потребуется отдельный усилитель, если терминалы

громкоговорителей не используются для первичной под-зоны (подробнее см.

Настройка MULTI-ZONE с

использованием терминалов громкоговорителей (ZONE 2)

 на

стр.

36

). На данной системе имеются две

настройки для первичной под-зоны. Выберите ту, которая вас больше устраивает.

Опции прослушивания MULTI-ZONE

На следующей таблице отображены сигналы, выводящиеся на ZONE 2 и ZONE 3:

Под-зона

Доступные функции входа

ZONE 2

DVD

,

SAT/CBL

,

DVR/BDR

,

VIDEO

,

INTERNET RADIO

,

MEDIA SERVER

,

FAVORITES

,

iPod/USB

,

TV

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит аналоговые аудиосигналы, композитные видеосигналы.)

ZONE 3

DVD

,

SAT/CBL

,

DVR/BDR

,

VIDEO

,

TV

,

CD

,

TUNER

,

ADAPTER PORT

(Выводит аналоговые аудиосигналы)

!

  Невозможно выполнить конвертирование аудио и видеосигналов, поступающих от входных терминалов

HDMI

, циф-

ровых входных терминалов (

OPTICAL

 и

COAXIAL

) и входных терминалов

COMPONENT VIDEO

 для последующего

вывода на ZONE 2.

!

  Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов

HDMI

или цифровых входных терминалов (

OPTICAL

 и

COAXIAL

) для последующего вывода на ZONE 3.

!

  При выборе любого из входов

INTERNET RADIO

,

MEDIA SERVER

,

FAVORITES

,

iPod/USB

 или

ADAPTER PORT

 в основной

зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать

другие входы, не указанные здесь.)

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)

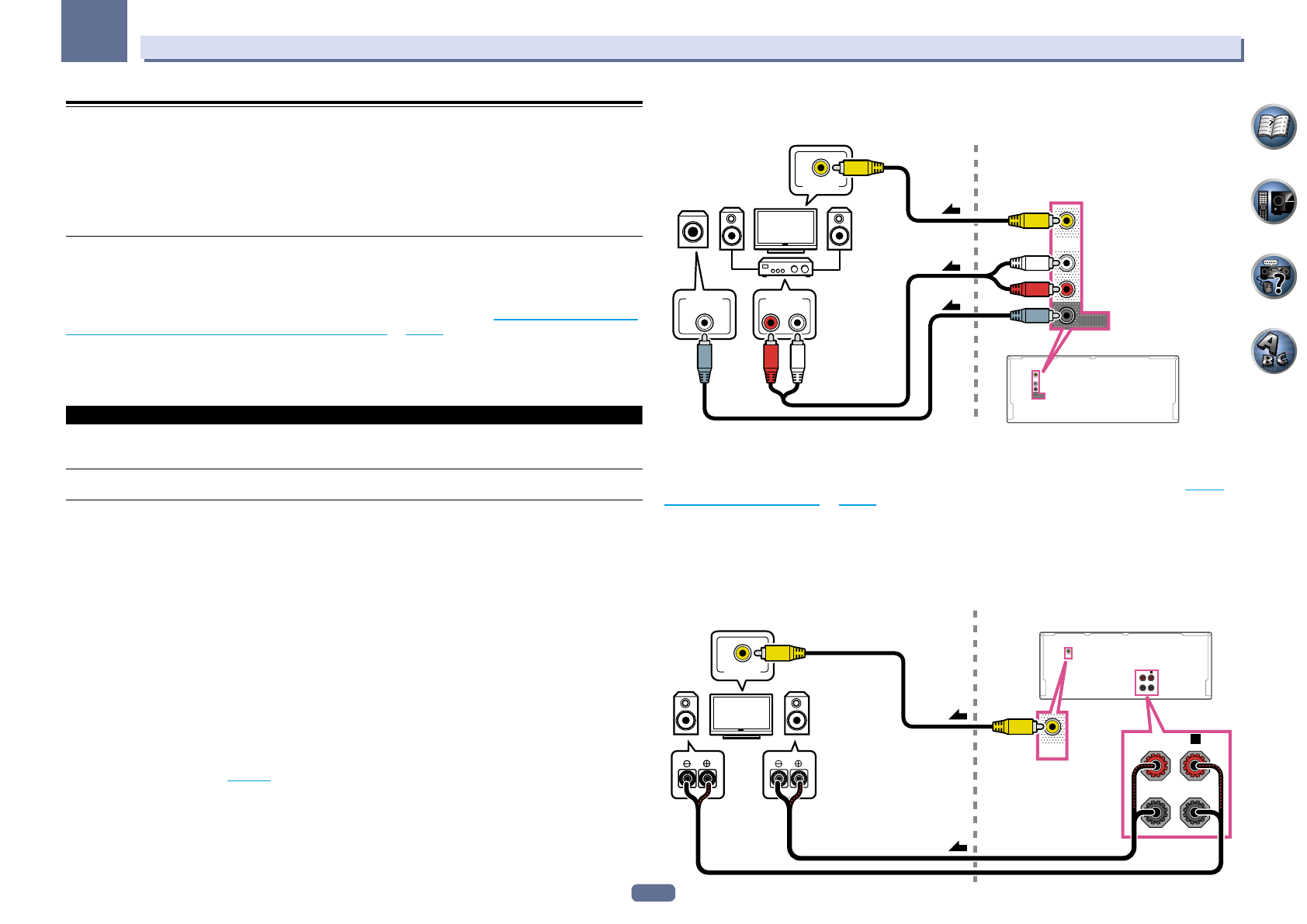

1  Подключите отдельный усилитель к гнездам

AUDIO ZONE 2 OUT

 на данном

ресивере.

Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей

иллюстрации.

2  Подключите низкочастотный громкоговоритель к гнезду

SUBWOOFER ZONE 2 OUT

 на

данном ресивере.

Когда подключен низкочастотный громкоговоритель, рекомендуется установить

HPF

 (Фильтр высоких

частот) в

ZONE Setup

 на

ON

 (

стр.

102

).

3  Подключите телевизионный монитор к гнезду

VIDEO ZONE 2 OUT

 на данном

ресивере.

ZONE 2

OUT

SUBWOOFER

ZONE 2

OUT

SUBWOOFER

R

L

AUDIO IN

LINE LEVEL

 INPUT

VIDEO IN

3

2

1

Под-зона (

ZONE 2

)

Основная зона

Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)

В качестве терминалов громкоговорителей для ZONE 2 можно использовать терминалы задних гром-

коговорителей объемного звучания или передних боковых громкоговорителей. Подробнее см.

Выбор

системы громкоговорителей

 на

стр.

19

.

1  Подключите два громкоговорителя к терминалам задних громкоговорителей

объемного звучания или передних боковых громкоговорителей.
2  Подключите телевизионный монитор к гнезду

VIDEO ZONE 2 OUT

 на данном

ресивере.

Использование терминалов передних боковых громкоговорителей для ZONE 2:

R

VIDEO IN

(Single)

R

L

ZONE 2

OUT

(Single)

R

L

ZONE 2

OUT

L

FRONT WIDE /

B

FRONT WIDE /

B

2

1

Под-зона (

ZONE 2

)

Основная зона
