22

03

Подключение оборудования

Подключение громкоговорителей

Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному

(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих

громкоговорителях.

Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4

W

 до 16

W

.

 ПРЕДУПРЕЖДЕНИЕ

!

  Данные терминалы громкоговорителей содержат

ОПАСНОЕ ДЛЯ ЖИЗНИ

 напряжение. Во избежание

риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно-

вением к любым неизолированным частям, отсоедините кабель питания.

!

  Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер-

минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к

задней панели питание в качестве меры предосторожности может отключиться.

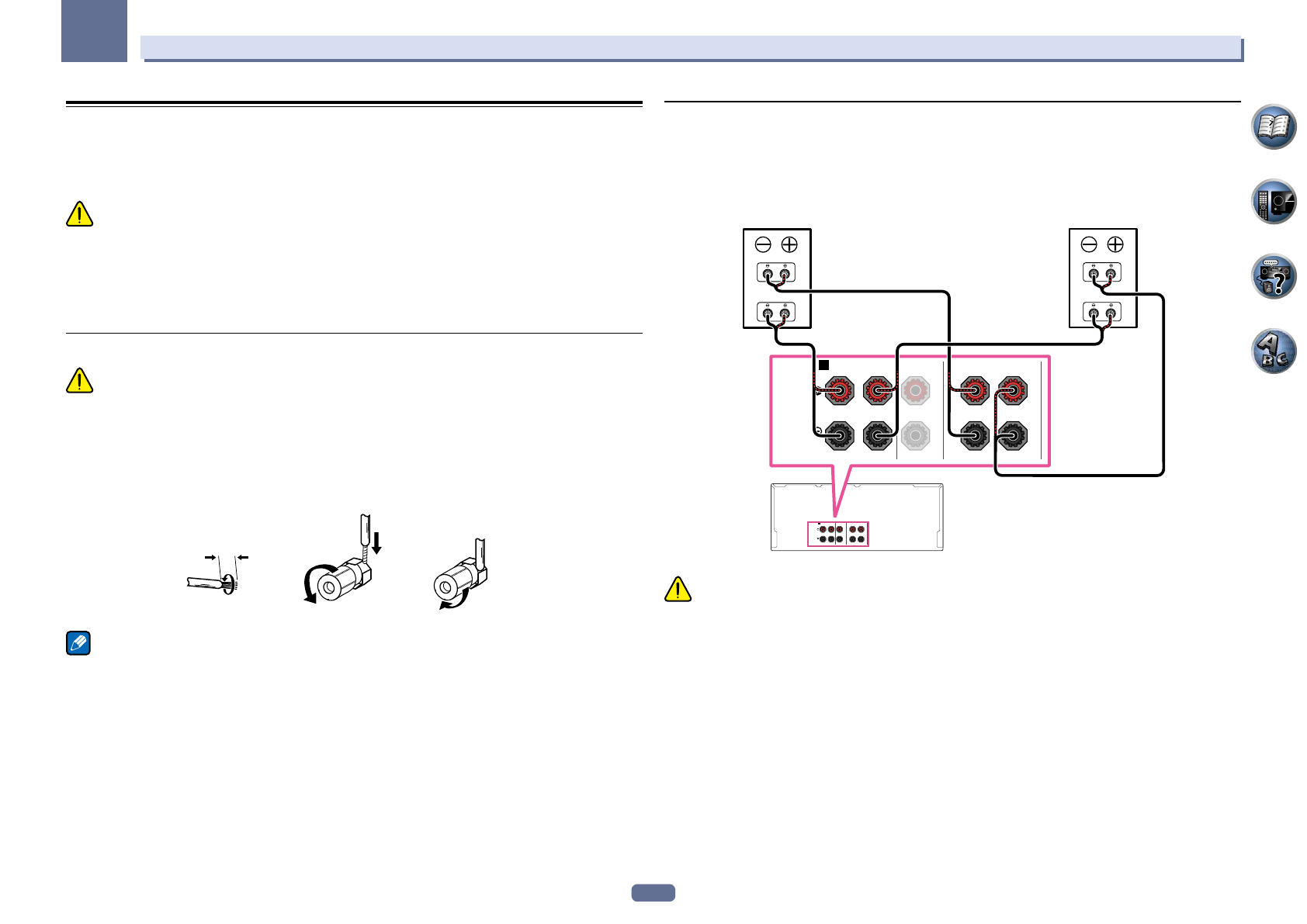

Подключение зачищенным проводом

 ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество

звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения

громкоговорителей, вызванного внешними воздействиями, например землетрясением.

1  Скрутите оголенные жилы провода.
2  Освободите терминал и вставьте оголенный провод.
3  Закрутите терминал.

1

2

3

10 mm

 Примечание

!

  О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.

документацию к ним.

!

  Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо-

щью колоночных кабелей невозможно.

!

  При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно

подключить к терминалу

SUBWOOFER 2

. Подключение двух низкочастотных громкоговорителей уси-

ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком

случае оба низкочастотных громкоговорителя дают одинаковое звучание.

Двухполосное усиление громкоговорителей

Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной

головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого

используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-

ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа

используемых громкоговорителей.

SPEAKERS

FRONT

CENTER

A

R

L

FRONT HEIGHT

R

L

SPEAKERS

FRONT

CENTER

A

R

L

FRONT HEIGHT

R

L

High

Low

High

Low

Передний правый

Передний левый

Громкоговоритель,
совместимый с
двухполосным усилением

Громкоговоритель,

совместимый с

двухполосным усилением

 ПРЕДУПРЕЖДЕНИЕ

!

  Большинство громкоговорителей с терминалами

High

 и

Low

 имеют две металлические пластины,

соединяющие терминалы

High

 и

Low

. При двухполосном усилении громкоговорителей данные пла-

стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-

нительной информации см. руководство для громкоговорителя.

!

  Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,

что при подключении двухполосного усиления он не снят. Это может привести к повреждению

громкоговорителей.
