18

03

Подключение оборудования

Подключение оборудования

Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может пока-

заться. В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего

кинотеатра.

 ПРЕДУПРЕЖДЕНИЕ

!

  Перед выполнением или изменением подключений, отключите питание и отсоедините кабель питания

от розетки. Включение должно быть последним шагом.

!

  При выполнении подключений кабели питания подключаемых устройств также должны быть отсоеди-

нены от розеток.

!

  В зависимости от подключаемого устройства (усилитель, ресивер, др.) способы подключения и назва-

ния терминалов могут отличаться от описаний в данном руководстве. Также смотрите инструкции по

эксплуатации к соответствующим устройствам.

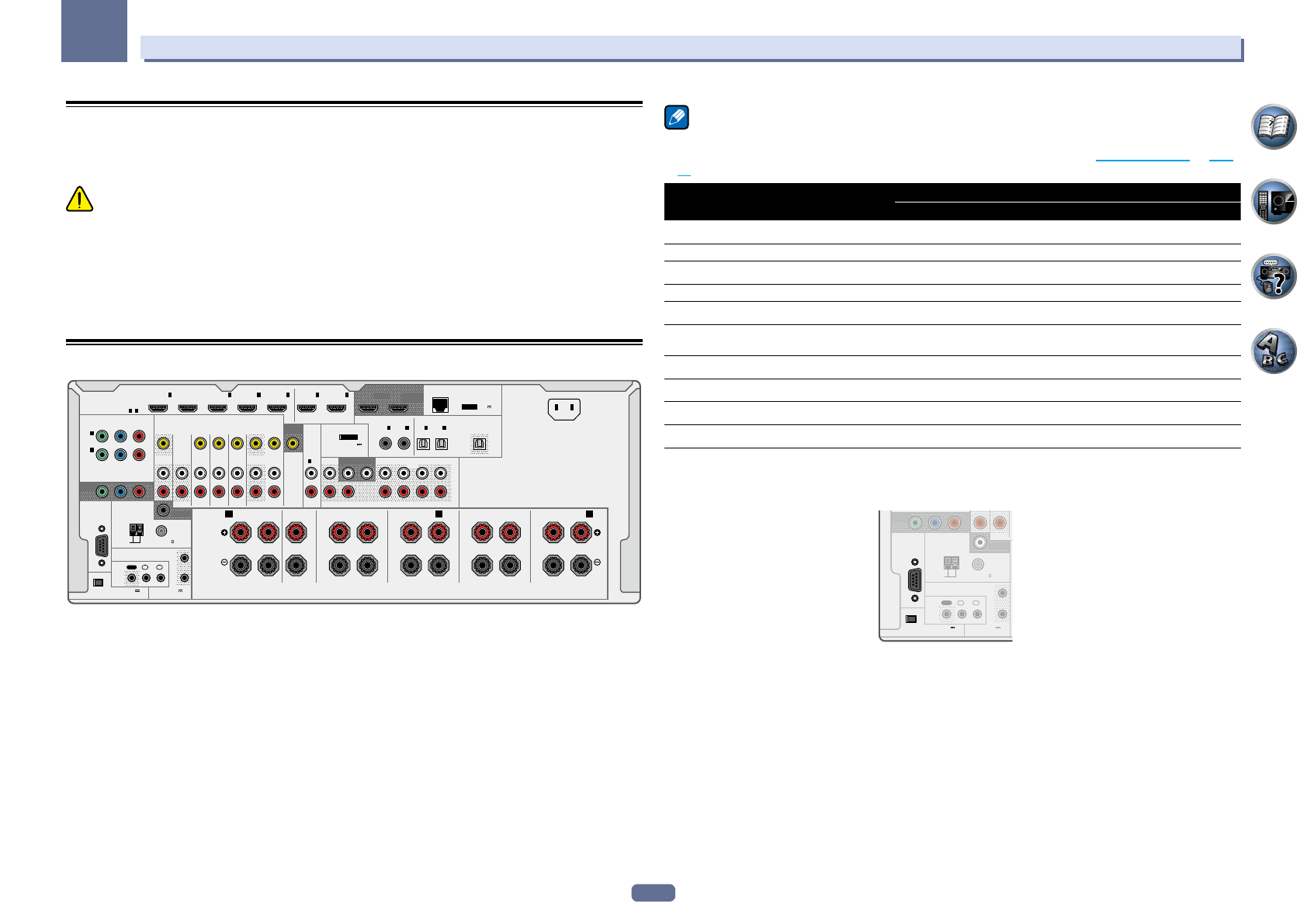

Задняя панель

OUT

IN

AC IN

HDMI

BD IN

LAN

 (10/100)

OUT 2

OUT 1

DC OUTPUT

for WIRELESS LAN

(OUTPUT
  5 V
  0.6 A MAX)

(OUTPUT 5 V
       150 mA MAX)

(OUTPUT 12 V
 TOTAL 150 mA MAX)

(OUTPUT 5 V
   0.1 A MAX)

OPTICAL

COAXIAL

ASSIGNABLE

ASSIGNABLE

ASSIGNABLE

ASSIGNABLE

ASSIGN-
ABLE

ADAPTER PORT

VIDEO

AUDIO

SUBWOOFER

SUBWOOFER

1

1

1

IN 2

2

2

SURROUND SURR BACK F HEIGHT

(Single)

(CONTROL)

(Single)

FRONT

CENTER

PRE OUT

F WIDE

L

R

DVR/BDR

IN

VIDEO

IN

DVD

IN

ZONE 3

OUT

ZONE 2

OUT

SAT/CBL

IN

OUT

MONITOR

OUT

MONITOR

OUT

COMPONENT  VIDEO

P

B

Y

P

R

ANTENNA

AM LOOP

FM UNBAL 75

RS-232C

EXTENSION

IR

12V TRIGGER

SPEAKERS

FRONT

CENTER

A

A

R

L

SURROUND

R

L

SURROUND BACK

R

L

FRONT HEIGHT

FRONT WIDE /

B

R

L

R

L

IN

1

(DVD)

1

-

7

IN

1

(CD)

IN

2

(SAT/CBL)

IN

3

(DVR/BDR)

IN

4

(VIDEO)

IN

1

(TV)

IN

2

(DVR/BDR)

IN

1

(DVD)

IN

2

(SAT/CBL)

IN

1

(DVD)

IN

2

(DVR/
BDR)

IN

6

IN

7

OUT

 Примечание

!

  Функции входа ниже устанавливаются по умолчанию для различных входных терминалов ресивера.

Для переключения терминалов при использовании других подключений см.

Меню Input Setup

 на

стр.

45

.

Функция входа

Терминалы входа

HDMI

Audio

Component

BD

(

BD

)

DVD

IN 1

COAX-1

IN 1

SAT/CBL

IN 2

COAX-2

DVR/BDR

IN 3

OPT-2

IN 2

VIDEO

IN 4

HDMI 5/MHL

(передняя панель)

IN 5

HDMI 6

IN 6

HDMI 7

IN 7

TV

OPT-1

CD

ANALOG-1

!

  К терминалам

RS-232C

 и

EXTENSION

 можно подключить всенаправленный пульт ДУ CU-RF100 (прода-

ется отдельно). CU-RF100 позволяет отображать информацию дисплея ресивера на дисплее пульта

ДУ и управлять ресивером, не обращая внимание на препятствия или место наведения пульта ДУ.

OUT

IN

(OUTPUT 5 V
       150 mA MAX)

(OUTPUT 12 V
 TOTAL 150 mA MAX)

SUBWOOFER

1

1

IN

2

2

MONITOR

OUT

ANTENNA

AM LOOP

FM UNBAL 75

RS-232C

EXTENSION

IR

12V TRIGGER
