35

03

Подключение оборудования

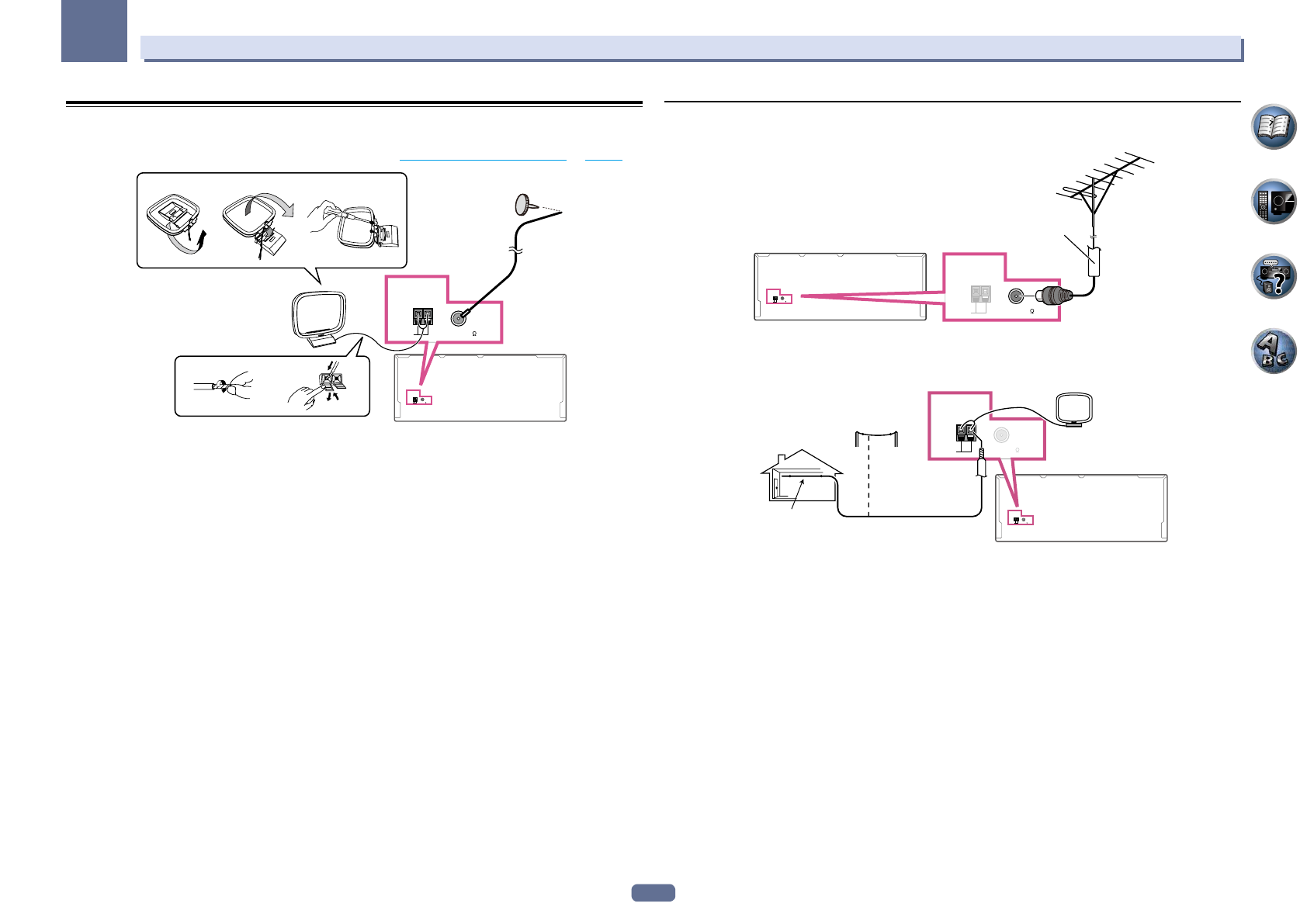

Подключение антенн AM/FM

Подключите рамочную антенну АМ и проволочную антенну FM, как показано ниже. Для улучшения при-

ема и качества звучания, подключите внешние антенны (см.

Подключение внешних антенн

 на

стр.

35

).

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

1

4

5

2

3

a

b

c

1  Снимите предохранительные щитки с контактов антенны AM.
2  Откройте защитные выступы, вставьте по одному проводу в каждый разъем до

конца, затем отпустите выступы для фиксации проводов антенны AM.
3  Прикрепите рамочную антенну AM к специальной стойке.

Чтобы прикрепить антенну к стойке, отогните стойку в направлении стрелки (

рис. а), затем закрепите

рамочную антенну на стойке с помощью зажима (

рис. b).

!

  Чтобы установить антенну AM на стене или другой поверхности, сначала прикрепите стойку к

поверхности с помощью винтов (

рис. c), а затем закрепите антенну на стойке. Убедитесь в качестве

приема.

4  Установите антенну AM на плоскую поверхность и в направлении наилучшего

приема.
5  Подключите проволочную антенну FM к розетке антенны FM.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к стене или

дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Подключение внешних антенн

Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к

FM UNBAL 75

W

.

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

75

Ω

 коаксиальный

кабель

Для улучшения приема в диапазоне AM подключите к разъемам

AM LOOP

 провод длиной от 5 м дo 6 м с

виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.

Для наилучшего качества приема подвесьте ее горизонтально снаружи.

ANTENNA

AM LOOP

FM UNBAL 75

ANTENNA

AM LOOP

FM UNBAL 75

Внешняя антенна

Комнатная антенна
(провод с виниловым
покрытием)

5 m до 6 m
