6
15.
Osłona
16.
Przycisk blokady żyłki
17.
Żyłka tnąca
18.
Metalowe ostrze
19.
Zatrzaski zabezpieczające
20.
Pokrywa
21.
Obudowa szpuli
22.
Szpula
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Osłona z wkrętami
- 1 kpl.
2. Pręt do krawędzi
- 1 szt.
3. Prowadnica z kołami
- 1 szt.
4. Akumulator
- 2 szt. .**
5. Ładowarka
- 1 szt. .**
**Wyposażenie opcjonalne występuje tylko w urządzeniach 52G506, 52G549, 52G568,
52G585. Urządzenia 52G506-0, 52G549-0, 52G568-0, 52G585-0 nie zawierają w/w
wyposażenia.
Wszystkie akumulatory i ładowarki z systemu VES ( VERTO ENERGY
SYSTEM) są kompatybilne z urządzeniami VERTO: 52G506, 52G506-0,
52G549, 52G549-0, 52G568, 52G568-0, 52G585, 52G585-0.
PRZYGOTOWANIE DO PRACY
WYJMOWANIE / WKŁADANIE AKUMULATORA
•
Nacisnąć przycisk mocowania akumulatora (
5
) i wysunąć akumulator
(
6
) (
rys. A
).
•
Wsunąć naładowany akumulator (
6
) w uchwyt rękojeści, aż do
słyszalnego zaskoczenia przycisku mocowania akumulatora (
5
).
ŁADOWANIE AKUMULATORA
Urządzenie jest dostarczone z akumulatorem częściowo naładowanym.
Ładowanie akumulatora należy przeprowadzać w warunkach, gdy
temperatura otoczenia wynosi 4
0
C - 40
0
C.
Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany,
osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i
rozładowania.
•
Wyjąć akumulator (
6
) z urządzenia (
rys. A
).
•
Podłączyć ładowarkę do akumulatora (
6
) (
rys. B
).
•
Włączyć ładowarkę do gniazda sieci zasilającej (230V AC).
W obudowie akumulatora (
6
) znajdują się 2 diody LED (
7
) (
rys. B
), ich
układ świecenia opisany jest poniżej.
• Świecenie diody czerwonej
– sygnalizuje podłączenie napięcia i
informuje, że trwa proces ładowania akumulatora.
• Świecenie diody zielonej
(czerwona dioda gaśnie) - oznacza, że
akumulator jest w pełni naładowany.
Po naładowaniu akumulatora dioda zielona będzie się świeciła do czasu
odłączenia ładowarki od sieci zasilającej.
W procesie ładowania akumulatory bardzo mocno się nagrzewają.
Nie podejmować pracy tuż po ładowaniu - odczekać do osiągnięcia
przez akumulator temperatury pokojowej. Uchroni to przed
uszkodzeniem akumulatora.
MONTAŻ PRĘTA DO KRAWĘDZI
Pręt do krawędzi przeznaczony jest do przycinania trawy na krawędziach
lub w narożach trawników. Zabezpiecza on żyłkę tnącą przed
przecięciem przez ostre krawędzie np. betonowe obrzeże chodnikowe.
•
Zamontować pręt do krawędzi (
14
) do głowicy podkaszarki (
12
) tak,
aby wystająca jego część skierowana była do przodu osłony (
15
), a
pręt trafił na wypusty w głowicy (w przypadku jego wykorzystywania).
•
W przypadku gdy pręt do krawędzi (
14
) nie jest wykorzystywany
obrócić go o 90° tak, aby wystająca część skierowana była do góry
głowicy (
12
) (
rys. C
).

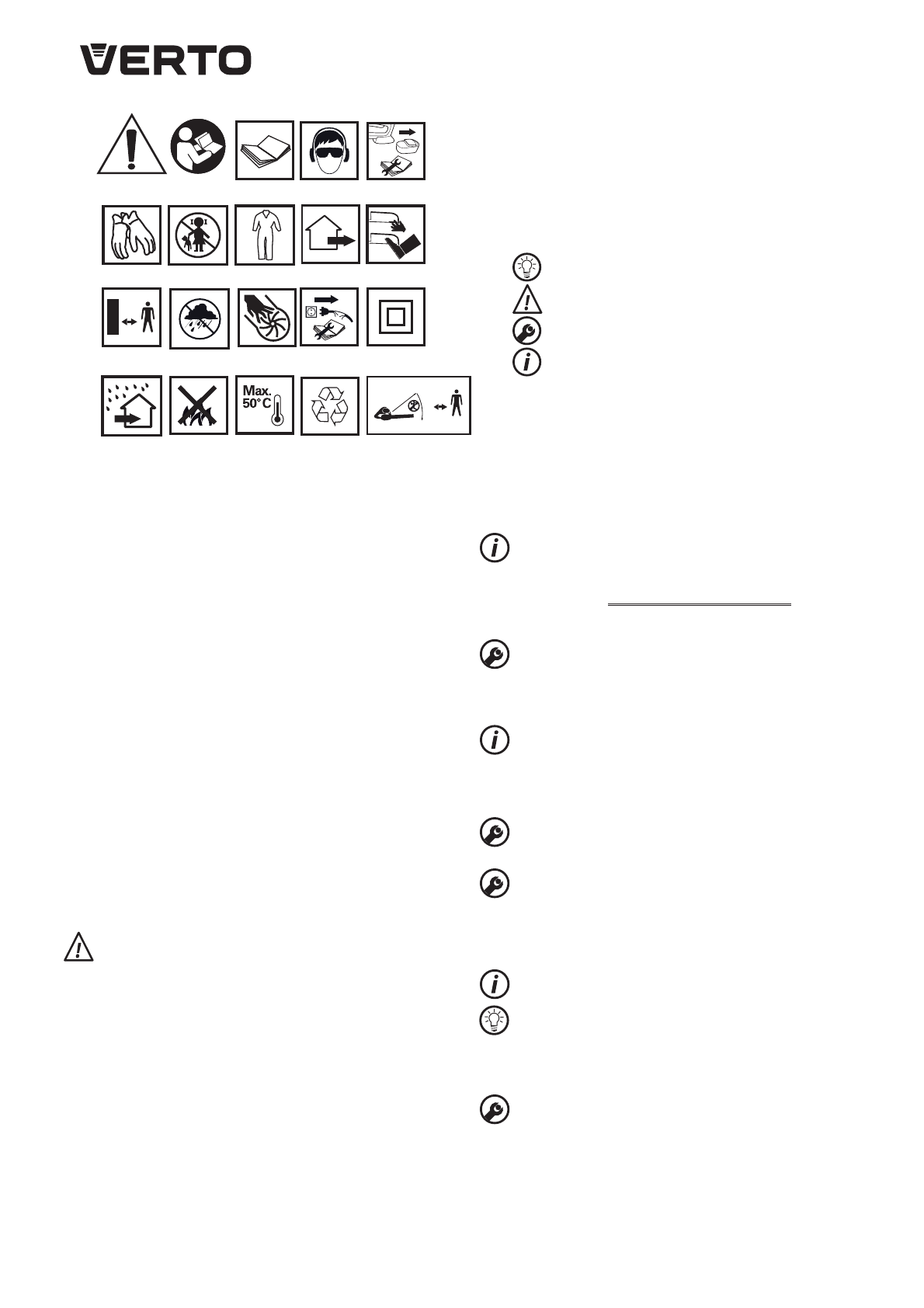

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW
1
2
4
6
3
5
7
8
9
10
11
12
13
14
15
16
17
18
360°
19
20
1.
UWAGA! Zachowaj szczególne środki ostrożności.
2,3.
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych!
4.
Używaj środki ochrony osobistej (gogle ochronne, ochronniki
słuchu).
5.
Wyjmij akumulator z urządzenia przed przystąpieniem do czynności
związanych z regulacją, lub czyszczeniem.
6.
Używaj rękawic ochronnych.
7.
Nie dopuszczać dzieci do narzędzia.
8.
Używaj odzieży ochronnej.
9.
Urządzenie ogrodowe przeznaczone do pracy na zewnątrz
pomieszczeń
10.
Nie zbliżaj kończyn do elementów tnących!
11.
Zachowaj bezpieczny odstęp od pracującego urządzenia
ogrodowego
12.
Chroń urządzenie przed wilgocią.
13.
W czasie pracy narzędzia nie wolno wkładać rąk do otworów.
14.
Odłącz ładowarkę przed naprawą.
15.
Druga klasa ochronności.
16.
Ładowarka przeznaczona do pracy wewnątrz suchych pomieszczeń.
17.
Nie wrzucać ogniw do ognia.
18.
Maksymalna dopuszczalna temperatura ogniw.
19.
Recykling.
20.
Nie dopuszczaj innych osób w zasięg pracy podkaszarki.
BUDOWA I PRZEZNACZENIE
Podkaszarka akumulatorowa jest elektronarzędziem zasilanym z
akumulatora. Napęd stanowi silnik komutatorowy prądu stałego z
magnesami trwałymi. Tego typu urządzenie przeznaczone jest do
wykonywania prac w ogrodzie przydomowym. Podkaszarka została
zaprojektowana do przycinania trawy na krawędziach lub w narożach
trawników i klombów, tam gdzie nie można dotrzeć kosiarką.
Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1.
Przycisk blokady włącznika
2.
Włącznik
3.
Rękojeść pomocnicza
4.
Przyciski blokady rękojeści pomocniczej
5.
Przycisk mocowania akumulatora
6.
Akumulator
7.
Diody LED
8.
Pierścień blokady rękojeści zasadniczej
9.
Rura teleskopowa
10.
Pierścień blokady rury teleskopowej
11.
Prowadnica z kołami
12.
Głowica
13.
Przycisk blokady kąta pochylenia głowicy
14.
Pręt do krawędzi
