<7>
РЕЖУЩИЙ ЭЛЕМЕНТ КУСТОРЕЗА
ОСТОРОЖНО
ВОЗМОЖНАЯ ОПАСНОСТЬ
•
Если режущий элемент кустореза недостаточно затянут, он может
ослабнуть и отсоединиться от кустореза во время работы.
ЧТО МОЖЕТ ПРОИЗОЙТИ
• Это может привести к повреждению имущества или травмированию.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
•
Убедитесь, что режущий элемент кустореза надежно прикреплен к
соединительному валу редуктора.
ВНИМАНИЕ
ВОЗМОЖНАЯ ОПАСНОСТЬ
• Режущий элемент кустореза имеет острые лезвия.
ЧТО МОЖЕТ ПРОИЗОЙТИ
• Прикосновение к острому режущему элементу может привести к
травме.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
• При работе с режущим элементом пользуйтесь перчатками.

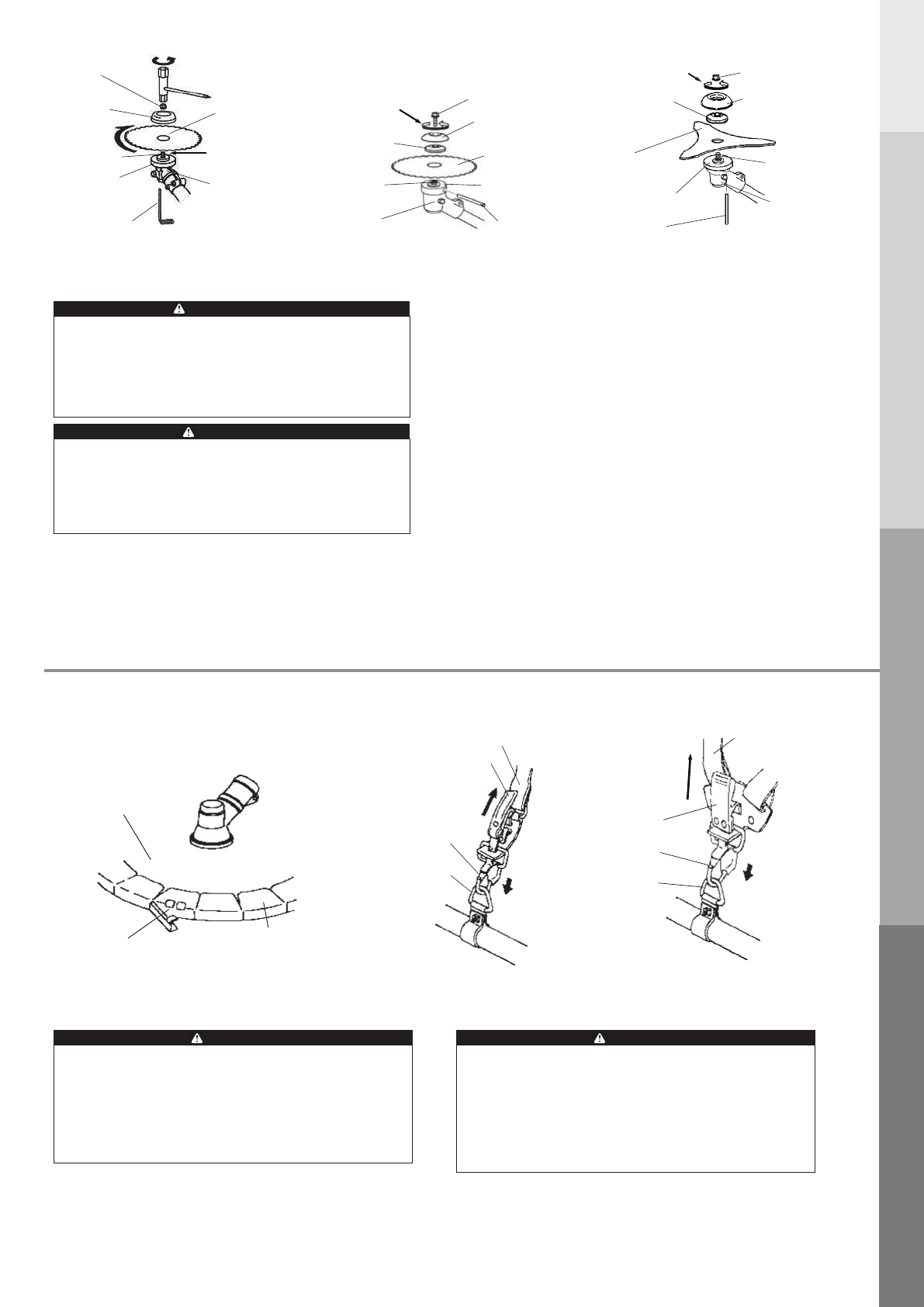

[BC200H, BC233H, BC263H-RS] [#12-1]
1. Снимите гайку режущего элемента и прижимную шайбу с соединительного вала
и редуктора.
Примечание. Гайка режущего элемента имеет левую резьбу.
2. Установите режущий элемент кустореза на ведущий переходник, затем
установите прижимную шайбу и гайку режущего элемента.
Гайка режущего элемента
Режущий элемент
кустореза
Соединительный вал
Ведущий переходник
Левая резьба
Редуктор
Прижимная шайб
3мм шестигранный ключ
Гайка режущего элемента
Режущий элемент
кустореза
Соединительный вал
Ведущий переходник
Левая резьба
Редуктор
Прижимная шайба
Болт ножа
[#12-1]
[#12-2]
[#12-3]
Режущий элемент
кустореза
Соединительный вал
Ведущий переходник
Удерживающий
инструмент
Удерживающий
инструмент
Левая резьба
Редуктор
Стабилизатор
Прижимная шайба
Стабилизатор
3. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
редукторе.
4. Вставьте 3мм шестигранный ключ- в отверстие ведущего переходника и направляющий
вырез редуктора для блокировки соединительного вала.
5. Затяните болт режущего элемента.
6. Извлеките 3мм шестигранный ключ- из ведущего переходника и редуктора.
[BC320H] [#12-2]
1. Снимите болт режущего элемента, стабилизатор и прижимную шайбу с
соединительного вала и редуктора.
Примечание. Болт режущего элемента имеет левую резьбу.
2. Установите режущий элемент кустореза на ведущий переходник, затем
установите прижимную шайбу стабилизатор и болт режущего элемента.
3. Выровняйте отверстие в ведущем переходнике с направляющим вырезом в
редукторе.
4. Вставьте штифт Ш3,5 мм в отверстие ведущего переходника и направляющий
вырез редуктора для блокировки соединительного вала.
5. Затяните болт режущего элемента.
6. Извлеките штифт Ш3,5 мм из ведущего переходника и редуктора.
[BC420H-RS, BC500H-RS] [#12-3]
1. Снимите Гайка режущего элемента, стабилизатор и прижимную шайбу с
соединительного вала и редуктора. Примечание. Гайка режущего элемента
имеет левую резьбу.
2. Установите режущий элемент кустореза на ведущий переходник, затем
установите прижимную шайбу, стабилизатор и Гайка режущего элемента.
3. Выровняйте отверстие в ведущем переходнике с направляющим отверстие в
редукторе.
4. Вставьте штифт φ6 мм в отверстие ведущего переходника и направляющий
отверстие редуктора для блокировки соединительного вала.
5. Затяните Гайка режущего элемента.
[BC200H, BC233H, BC263H-RS]
[BC320H]
[BC420H-RS, BC500H-RS]
(
Ø
6мм штифт)
(
Ø
3.5мм штифт)
Потянуть
Потянуть
Крюуок
Крюуок
Язычок
Кольцо
Кольцо
Плечевые ремни
Режущий элемент кустореза
Крючок
Крышка режущего элемента
[#13-1]
[#13-3]
[#13-2]
УСТАНОВКА КРЫШКИ РЕЖУЩЕГО ЭЛЕМЕНТА [#13-1]
1. Вставьте заостренные концы режущего элемента в пазы крышки.
2. Оберните крышку вокруг режущего элемента, затем защелкните крючок для
закрепления крышки режущего элемента.
ВНИМАНИЕ
ВОЗМОЖНАЯ ОПАСНОСТЬ
• Режущий элемент кустореза имеет острые лезвия.
ЧТО МОЖЕТ ПРОИЗОЙТИ
• Прикосновение к острому режущему элементу может привести к серьезной
травме.
• Незащищенный режущий элемент может быть поврежден.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
• Когда кусторез не используется, закрывайте режущий элемент крышкой
режущего элемента. Это защитит режущий элемент от повреждения и людей
от травмы при прикосновении к нему
КРЕПЛЕНИЕ РЕМЕНВ / РЕМНИ [#13-2, #13-3]
Защелкните крючок на кольце приводного вала. Для быстрого отсоединения ремней
от кустореза/мотокосы потяните вверх язычок/ красную полоску.
ОСТОРОЖНО
ВОЗМОЖНАЯ ОПАСНОСТЬ
• Если на кусторез/мотокосу не установлены ремень / ремни, режущий элемент
может создавать боковое усилие, которое может привести к контакту
оператора и наблюдателей с режущим элементом.
ЧТО МОЖЕТ ПРОИЗОЙТИ
• Прикосновение к режущему элементу кустореза может привести к серьезной
травме.
КАК ИЗБЕЖАТЬ ОПАСНОСТИ
• Запрещается работать с кусторезом/мотокосой без установленных плечевых
ремень / ремни.
Ремень
Красная полоска
[BC200H, BC233H, BC263H-RS, BC320H]
[BC420H-RS, BC500H-RS]
