Дроссельный регулятор и выключатель
Провода выключателя и тросик дросселя
Рожковая ручка
Кронштейн
[#7-1]
[#7-2]
СБОРКА
СОЕДИНЕНИЕ ДВИГАТЕЛЯ С ПРИВОДНЫМ ВАЛОМ
[BC320H, BC420H-RS, BC500H-RS]
[#7-1]
Прикрепите корпус муфты сцепления к двигателю с помощью четырех винтов из
комплекта поставки.
УСТАНОВКА РОЖКОВОЙ РУЧКИ [#7-2]
ВАЖНО
:
При извлечении рожковых ручек из коробки не повредите тросик
дросселя и провода выключателя
.
1. Ослабьте четыре винта в верхней части кронштейна.
2. Вставьте левую и правую рожковые ручки в кронштейн. Учитывайте, что ручка с
дроссельным регулятором и выключателем должны находиться на правой
стороне кустореза/мотокосы.
3. Отрегулируйте рожковые ручки в требуемое положение и затяните четыре винта.
Винт (4)
Винт (4)
Ход 1-2 мм
Отверстие с выемкой
Контргайка
Наконечник тросика
Разрезная муфта
Кронштейн карбюратора
Регулировочная муфта тросика
Тросик дросселя
Провода выключателя
[#8-1]
[#8-2]
[#8-3]
[#8-4]

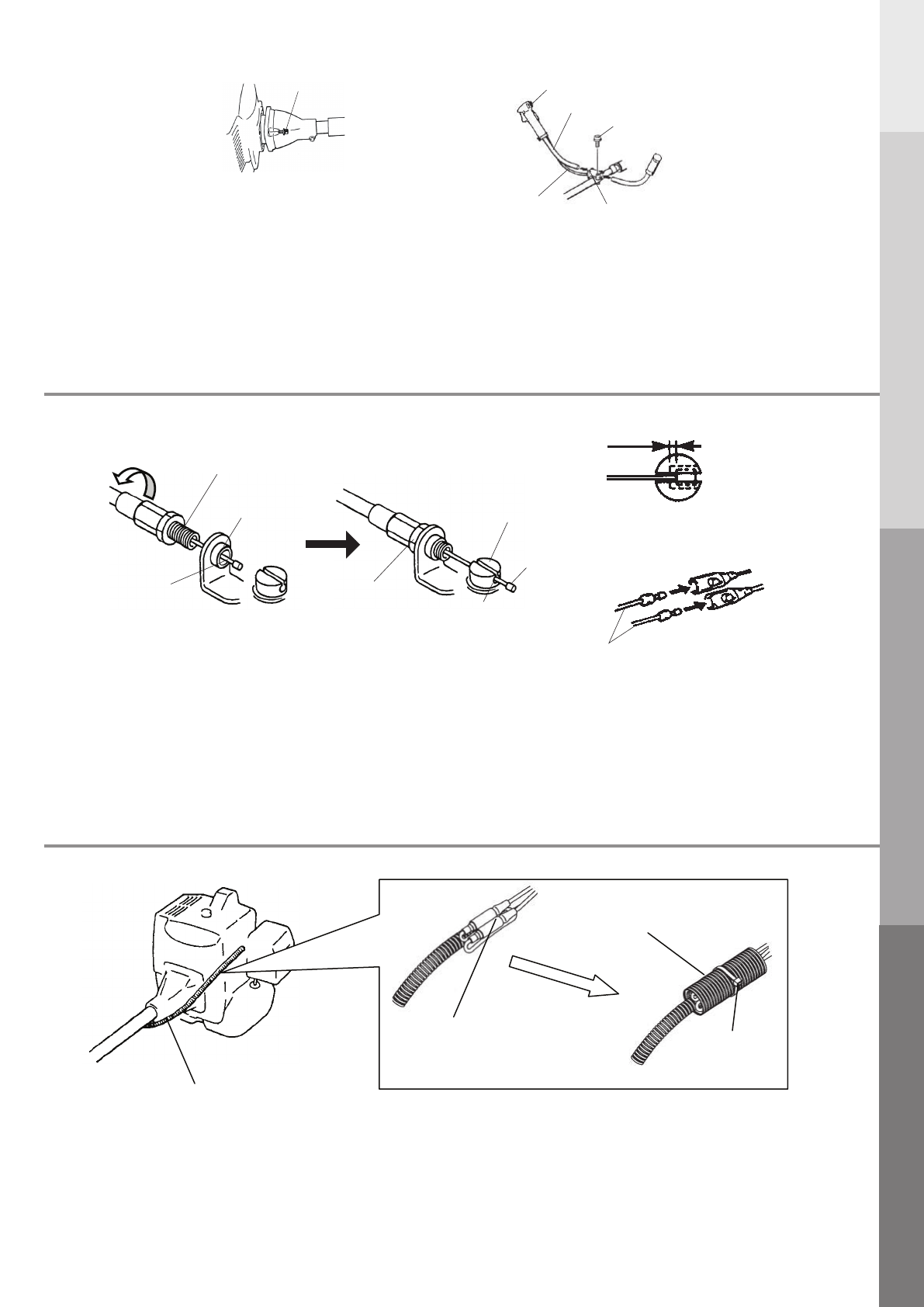

ПОДКЛЮЧЕНИЕ ТРОСИКА ДРОССЕЛЯ И ПРОВОДОВ ВЫКЛЮЧАТЕЛЯ
[BC320H, BC420H-RS, BC500H-RS]
1. Вставьте тросик дросселя в кронштейн карбюратора, затем полностью закрутите
регулировочную муфту тросика в кронштейн карбюратора. [#8-1]
2. Поместите разрезную муфту на карбюратор так, чтобы отверстие с выемкой для
наконечника находилось с противоположной стороны от регулировочной муфты
тросика.
3. Поверните кулачок дросселя карбюратора и вставьте тросик дросселя в разрез
муфты, убедившись, что наконечник тросика попал в отверстие с выемкой. [#8-2]
4. Несколько раз поработайте дроссельным регулятором и убедитесь, что он
работает правильно.
5. Отрегулируйте регулировочную муфту тросика так, чтобы упор на кулачке
дросселя карбюратора коснулся упора дросселя и чтобы при полностью
нажатом дроссельном регуляторе оставалось 1 - 2 мм хода между наконечником
тросика и разрезной муфтой. [#8-3]
6. Когда тросик дросселя отрегулирован правильно, затяните контргайку.
7. Вставьте провода выключателя в соответствующие соединители от двигателя.
Полярность проводов не имеет значения. [#8-4]
Тонкая пластиковая трубка
Cоответствующие разъемы
Отметьте пластиковая трубка
Полоса
После подключения проводов остановки переключатель, установить пластиковые
трубки, как показано на рисунке.
1. Установите соответствующие разъемы на тонкой пластиковой трубкой.
2. Крышка для разъемов и тонкие пластиковые трубки с толстой пластиковой трубки.
3. Привязка толстой пластиковой трубки с полосы.
4. Затем вырежьте дополнительной длины полосы.
[BC320H, BC420H-RS, BC500H-RS]
