поршень находится в верхней мертвой точке
(
положение поршня отчетливо видно через
отверстие свечи зажигания
(

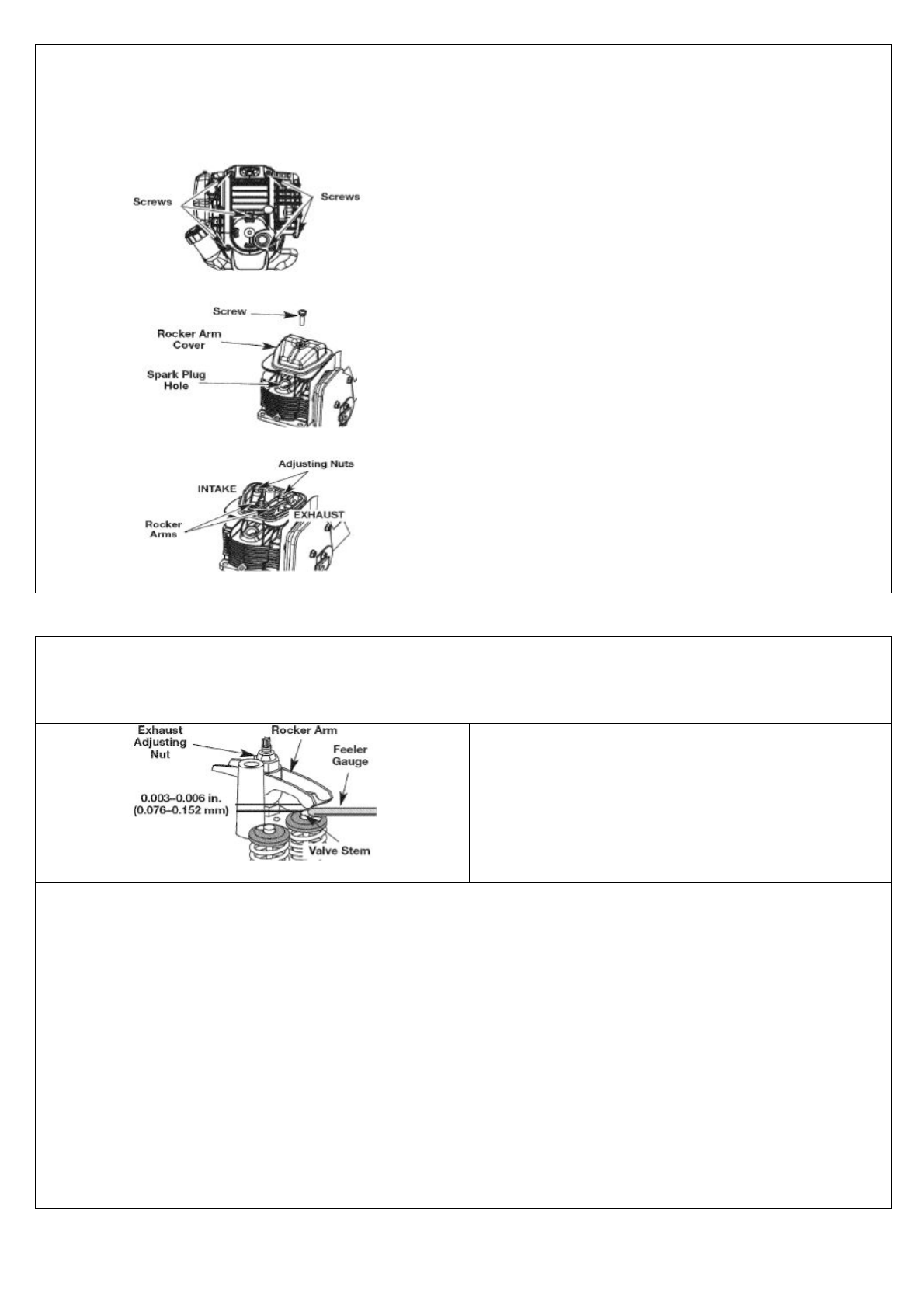

Рис
. 31);
·
оба коромысла свободно перемещаются
,
а клапаны находятся в закрытом положении
.
В противном случае необходимо повторить операции этапа
6.
Рис
. 30
Screws –
винты
Рис
. 31
Rocker Arm Cover –
крышка коромысла
Spark Plug Hole –
отверстие свечи зажигания
Screw –
винт
Рис
. 32
Adjusting Nuts –
регулировочные гайки
INTAKE –
впускной клапан
Rocker Arms –
коромысло клапана
EXHAUST –
выпускной клапан
7.
Поместите щуп между коромыслом и возвратной пружиной клапана
.
Определите значение зазора
между самим клапаном и штоком клапана
(
Рис
.33).
Замеры проводятся как на впускном
,
так и на
выпускном клапане
.
Exhaust Adjusting Nut –
гайка регулировки зазора
в выпускном клапане
Rocker Arm –
коромысло клапана
Feeler Gauge –
щуп
Valve Stem –
шток клапана
Рекомендуемое значение зазора для впускного и выпускного клапанов составляет
0,003 – 0,006
дюйма
(0,076 – 0,152
мм
)
.
Для измерения зазора используется стандартный автомобильный щуп толщиной
0,005
дюйма
(0,127
мм
)
.
Щуп должен проходить между коромыслом и штоком клапана без заедания
при приложении небольшого усилия
(
см
.
Рис
. 32
и
33).
8.
Если значение зазора выходит за рамки диапазона
,
предусмотренного спецификацией
:
a
поверните регулировочную гайку при использовании ключа размером
5/16
дюйма
(8
мм
)
или
накидной головки
(
Рис
. 33);
·
поверните регулировочную гайку по часовой стрелке
,
чтобы увеличить зазор
;
·
поверните регулировочную гайку против часовой стрелки
,
чтобы уменьшить зазор
;
b
проверьте значение зазора и отрегулируйте последний в нужную сторону
.
9.
Установите на место крышку коромысла клапана
,
используя новое уплотнительное кольцо
.
Затяните винт динамометрическим ключом с крутящим моментом
20-30
фунтов/дюйм
(2,2-3,4
Н/м
).
10.
Проверьте и установите на место свечу зажигания
.
Ознакомьтесь с инструкциями раздела
Замена
свечи зажигания
.
11.
Подсоедините провод свечи зажигания
.
