ВНИМАНИЕ!

При установке завес непосредственно на

пол, для избегания травм и повреж дения

оборудования связанного с возможным

опрокидыванием завесы обязательно

крепление корпуса завесы к полу при помощи

анкерных болтов.

Кронштейны для крепления к полу (опция)

позволяют регулировать угол поворота завесы

относительно проема.

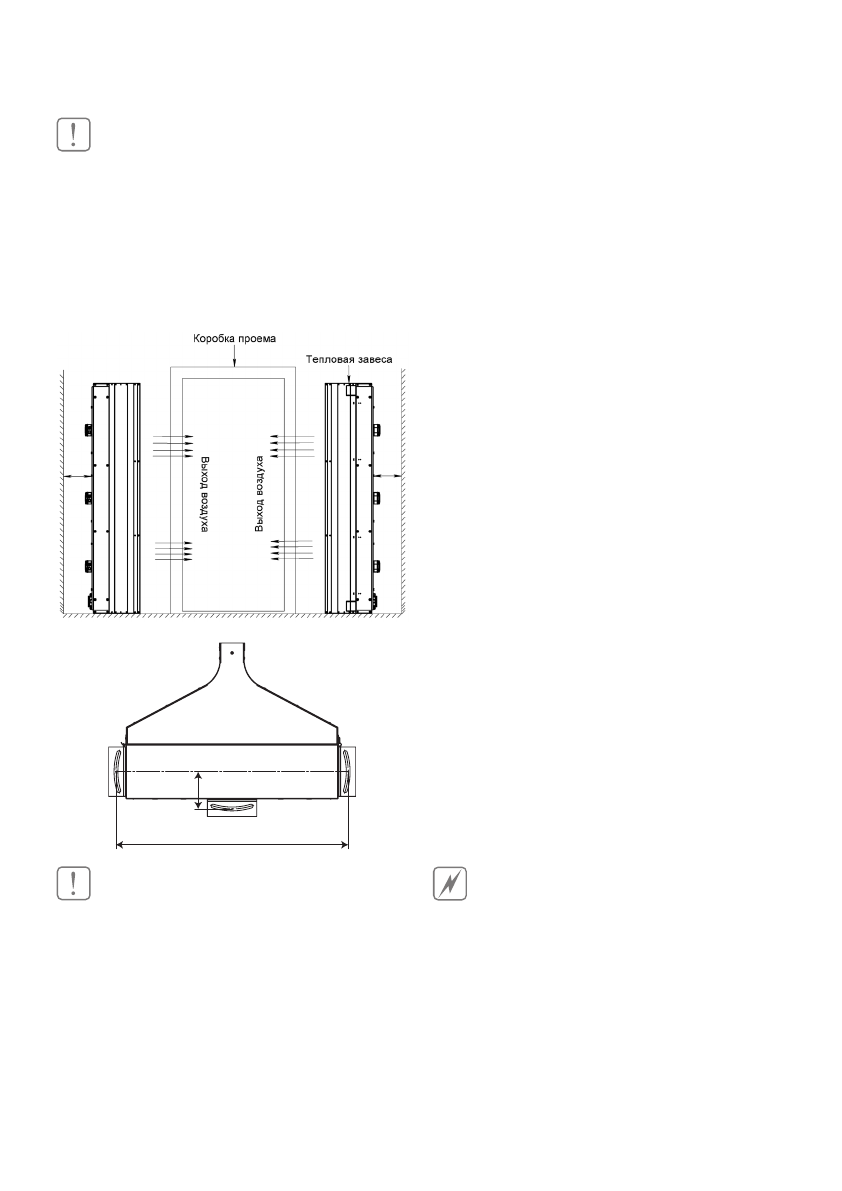

ВНИМАНИЕ!

По умолчанию завесы рассчитаны для установки

слева от проема. Для установки завесы

справа от проема необходимо выполнить

несколько действий (см. пункт «переустановка

теплообменника»).

Переустановка теплообменника

Для установки завесы справа от проема необхо-

димо выполнить следующие действия:

1. Отстегнуть защелки и откинуть сопло завесы в

сторону.

2. Отвернуть гайки, фиксирующие теплообменник

300

300

98

610

к корпусу завесы и достать теплообменник.

3. Открыть техническое окошко под патрубки те-

плообменника путем срезания перемычек.

4. Установить теплообменник в новое положение

(патрубки должны выходить во вновь проделан-

ное техническое окошко) и зафиксировать его к

корпусу водяной завесы при помощи 4 гаек.

5. Установить и закрепить сопло водяной завесы.

Подключение теплоносителя

Подключение теплоносителя к тепловой завесе

производится через патрубки DIN 3/4”.

• Подведение теплоносителя осуществляется

только через запорный вентиль.

• Для расширения функциональных возможно-

стей прибора к завесе может быть подключен

смесительный узел или трехходовой клапан.

• При подключении завесы к тепловой сети без ис-

пользования смесительного узла рекомендуется

установка водяного фильтра.

Подключение к электрической сети

Подключение к электросети осуществляется че-

рез автоматический выключатель в соответствии

с «Правилами устройства Электроустановок».

Автоматический выключатель сети потребителя

должен обеспечивать полное снятие питающего

напряжения с завесы.

При монтаже стационарной проводки использо-

вать трехжильный кабель с минимальным сече-

нием 1 мм2 по медному проводнику.

Подключение питания к завесе осуществляется че-

рез распределительную коробку, с классом защиты

IP54, расположенную на задней стенке завесы.

Электрическая сеть, к которой будет подключена

завеса, должна обеспечивать защиту изделия от

перегрузок и токов короткого замыкания.

ОСТОРОЖНО!

Обязательно должно быть обеспечено заземление

завесы. Запрещается подсоединение шины зазем-

ления к водопроводной трубе, линии газоснабже-

ния, молниеотводу, телефонной или антенной сети.

Подключение теплоносителя
