Горизонтальная установка - Ballu BHC-U20W55-PS - Инструкция по эксплуатации - Страница 7

7

Подключение теплоносителя

Модель завесы

Размеры, мм

A1

A2

A3

B2

BHC-U15W40-PS

122

590

590

256

BHC-U20W55-PS

121

601

580

256

BHC-U15A-PS

122

590

590

256

BHC-U20A-PS

121

601

580

256

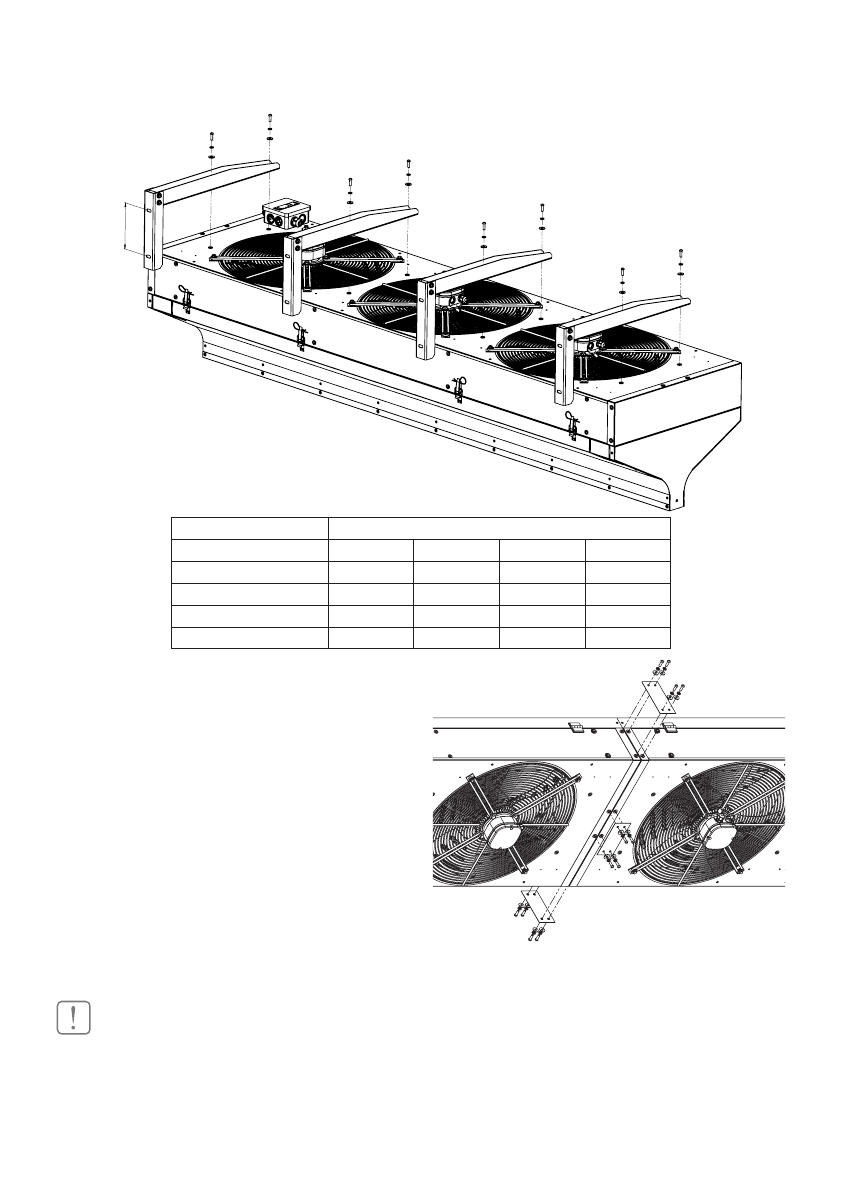

Горизонтальная установка

Воздуховыпускное сопло завесы размещается

как можно ближе к верхней кромке проема при

этом для обеспечения беспрепятственного забо-

ра воздуха необходимо выдерживать расстояние

между задней стенкой корпуса и потолком не

менее 300 мм.

На задней поверхности предусмотрены резьбо-

вые отверстия, для горизонтальной установки

завесы на стену, а так же монтажа завесы посред-

ством монтажных шпилек М6.

Допускается крепление завесы к стене при

помощи угловых кронштейнов (опция). Завесы

BHC-U15W40-PS и BHC-U20W55-PS крепятся при

помощи трех кронштейнов, завесы BHC-U20W55-PS

и BHC-U20A-PS крепятся при помощи четырех

кронштейнов.

ВНИМАНИЕ!

Допускается установка двух завес вплотную и

друг на друга, корпуса завес должны быть со-

единены меж ду собой монтажными пластинами

для обеспечения жесткой фиксации корпусов

(опция).

Вертикальная установка

При вертикальном монтаже завесы ее необхо-

димо располагать таким образом, чтобы выпуск

воздуха находился наиболее близко к плоскости

проема, а срез выпускающего сопла – на уровне

верхней кромки дверной рамы.

Для наилучшей производительности необходи-

мо выдержать расстояние от воздухозаборной

решетки до стены не менее 300 мм.

*завеса 2

*завеса 1

150
