4

Устройство и принципы работы прибора

вентилятора.

Вентиляторы забирают воздух через

воздухозаборную решетку расположенную на

задней стенке корпуса завесы, поток воздуха

проходя через теплообменник, нагревается и

выходит через воздуховыпускное сопло (3) в виде

направленной струи.

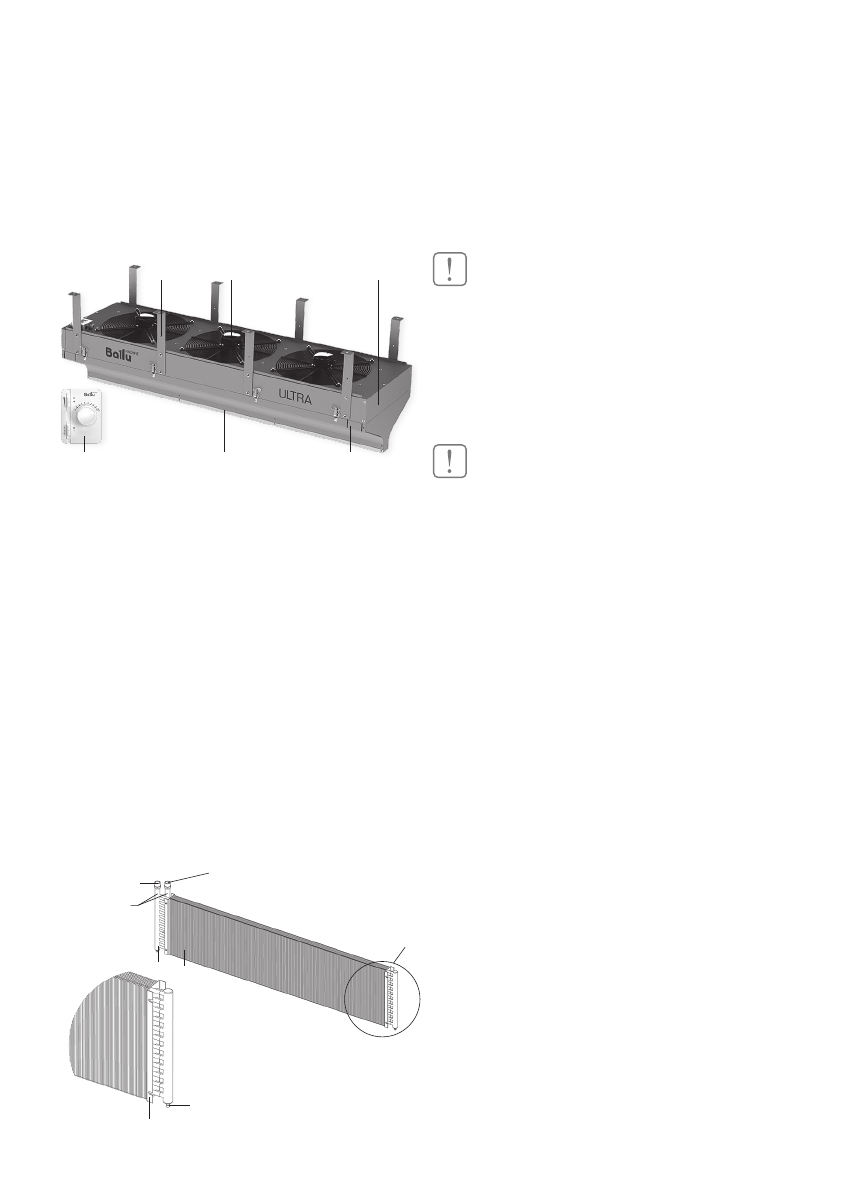

1. Корпус завесы

2. Осевой вентилятор (IP54)

3. Воздуховыпускное сопло

4. Патрубки DIN ¾”

5. Пульт управления (опция)

6. Транспортировочные кронштейны

Теплообменник выполнен из медных трубок, для

увеличения эффективности обогрева на трубках

теплообменника расположены ребра из тон-

колистового алюминия, которые увеличивают

площадь теплоотдачи. Максимальное рабочее

давление теплообменника 16 атмосфер при тем-

пературе теплоносителя 150 °С.

Для предотвращения загибов, вмятин и

повреждений оребрения, при техническом

обслуживании и установке теплообменника

следует удерживать его только за

технологические швеллера.

1. Водяные патрубки ¾ дюйма (1а – подвод теплоно-

сителя, 1б – отвод теплоносителя)

2. Резьбовая заглушка для слива теплоносителя

3. Алюминиевые ребра

4. Технологический швеллер

5. Коллектор

ВНИМАНИЕ!

В случае аварийного прекращения подачи тепло-

носителя в зимнее время года для избежания

повреждения теплообменника необходимо про-

вести слив теплоносителя. Слив осуществляется

через резьбовые заглушки (2) которые располо-

жены на торцах коллекторов. Доступ к заглушкам

через отверстия в корпусе завесы.

ВНИМАНИЕ!

Производитель не несет ответственность в слу-

чае повреждения теплообменника вследствие

замерзания теплоносителя. Если предусматрива-

ется работа завесы при температурах ниже +5 С,

то в качестве теплоносителя рекомендуется ис-

пользовать раствор гликоля.

1

2

6

3

5

4

4

2

1

3

А

А

5

1а

1б
