14

Работа завесы с подключенным

теплоносителем

Открыть вентиль (вентили) для подвода теплоно-

сителя к теплообменнику. У вентилятора устано-

вить необходимый режим производительности.

Для включения завесы в режим минимальной

производительности необходимо перевести

переключатель «2» в положение один.

Для включения завесы в режим частичной

производительности необходимо перевести

переключатель «2» в положение два.

Для  включения  завесы  в  режим  максимальной

производительности   необходимо   перевести   и

переключатель «2» в положение три.

На странице «9» приведены схемы подключения

клапанов с возвратной пружиной. При отсутствии

возвратной пружины клапан подключается через

электронное реле с одним нормально замкнутым

контактом и одним нормально разомкнутым

контактом по схеме, приведенной ниже.

Характеристики реле: номинальное напряжение

220 В; номинальный ток выбирается исходя из

характеристик электропривода.

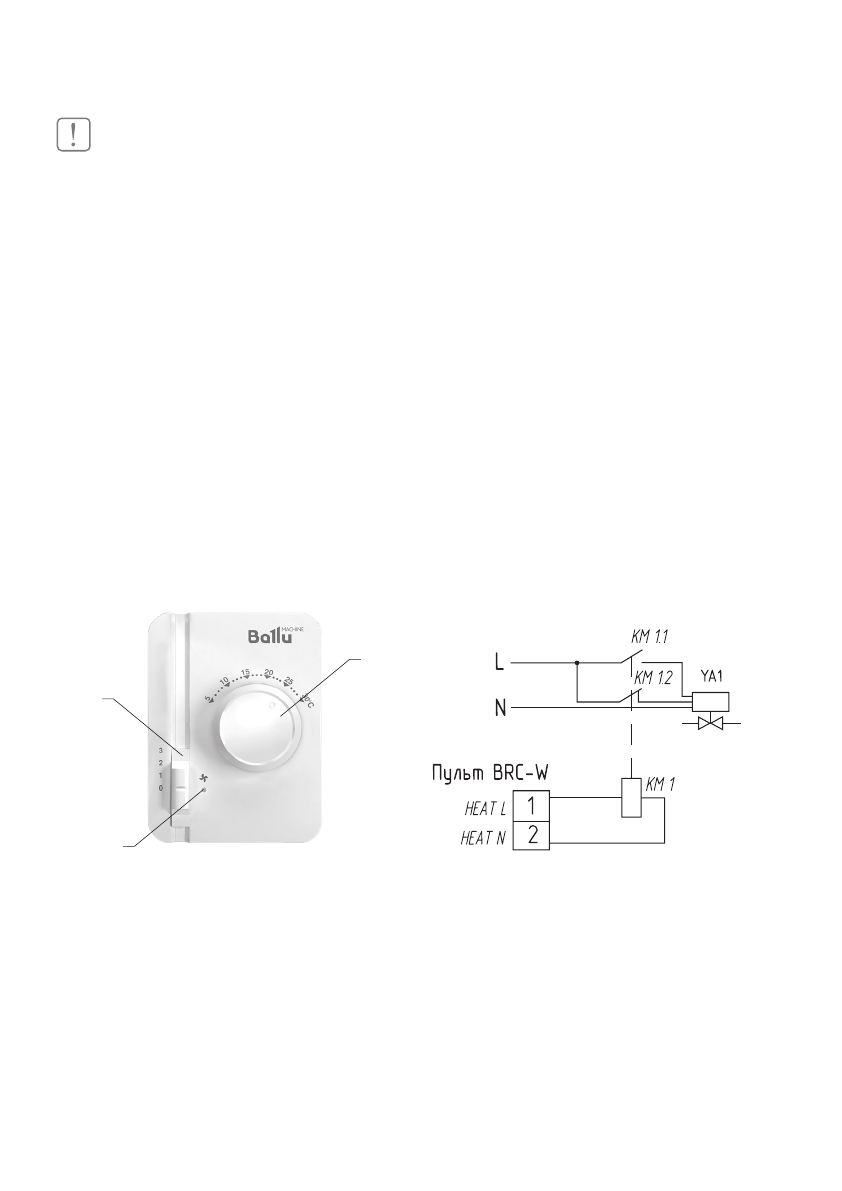

Подключение электропривода трехходового

клапана без возвратной пружины:

КМ1 – электромагнитное реле;

КМ1.1 – нормально разомкнутый контакт реле;

КМ1.2 – нормально замкнутый контакт реле.

Управление завесами пультом BRC-W и BRC-C
Пульт BRC-C при помощи встроенного

потенциометра обеспечивает автоматический

переход завесы из максимального режима в

минимальный (режим «Энергосбережения») если

температура в помещении больше чем разница

температур установленных на потенциометрах

пультов BRC-W и BRC-C.

При подключенном магнитном дверном

контакте (концевом выключателе) к пульту

BRC-C в момент открытия ворот обеспечивается

ВНИМАНИЕ!

Во избежание короткого замыкания,

смесительный узел (или привод с к лапаном) и

пульт управления подк лючать от одной фазы.

Управление прибором

Управление завесами осуществляется с

помощью выносного проводного пульта BRC-W

и BRC- C (опция).

Управление завесами пультом BRC-W

Пульт BRC-W, при помощи встроенного датчика

температуры, позволяет поддерживать

необходимую температуру воздуха вблизи

проема и регулировать тепловую мощность

завесы (для завес с водяным теплообменником).

Электронный термостат пульта поддерживает

температуру в  помещении заданную на

поворотной шайбе  потенциометра,  управляя

открытием  или закрытием двух/трехходового

к лапана смесительного узла (для завес с

водяным теплообменником).

Допускается подк лючение выносного датчика

температуры к пульту BRC-W, при подк лючении

внешнего датчика считывание температуры с

встроенного датчика прекращается.

Перед вк лючением завесы перек лючатель

пульта должен находиться в положении 0.

1. Поворотный потенциометр для задания темпе-

ратуры воздуха в помещении.

2. Светодиодный индикатор работы вентилятора

(зеленого цвета);

3. Четырехпозиционный переключатель скоро-

сти вращения вентилятора;

1

3

2

Управление прибором
