English - 66

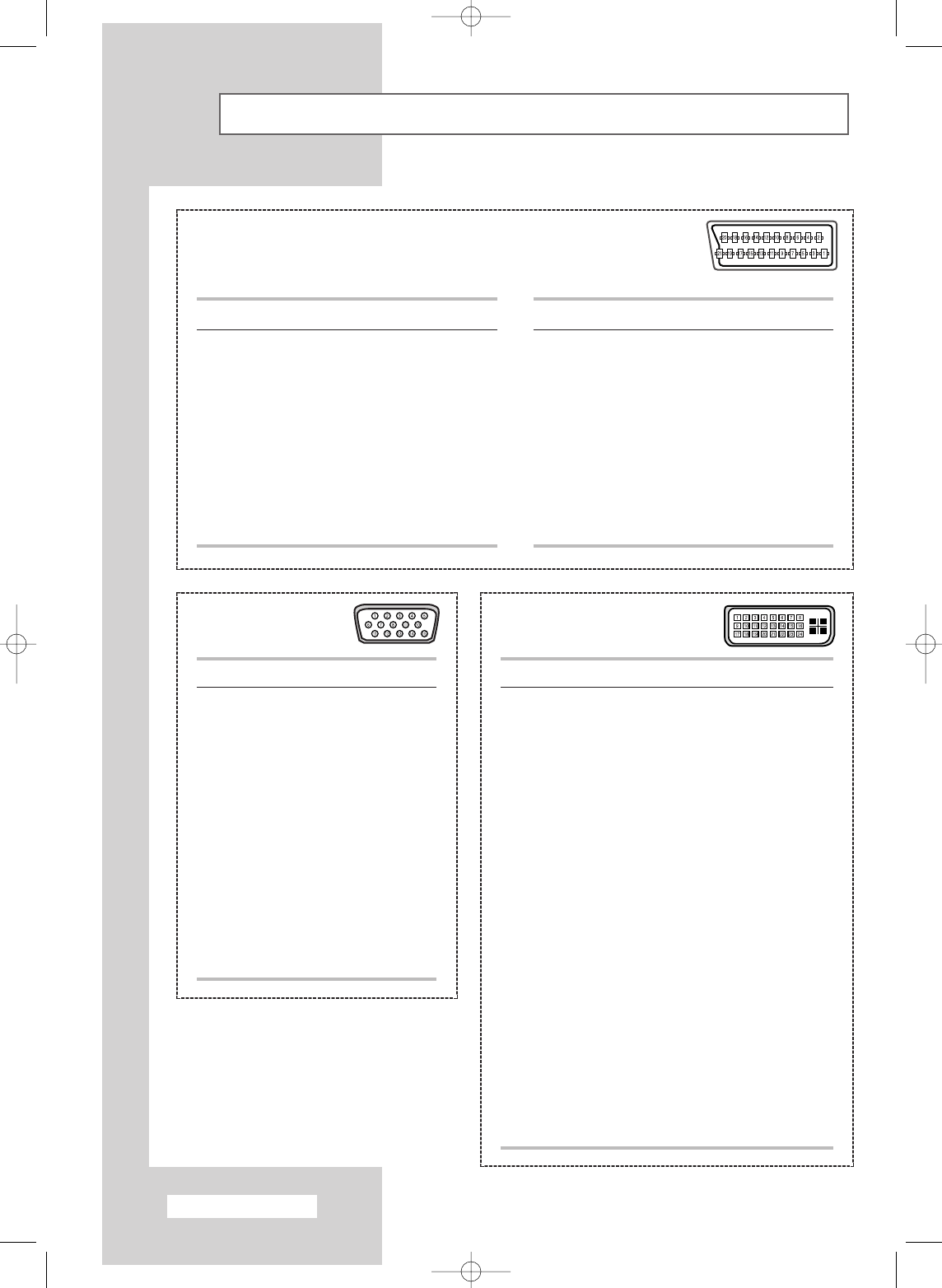

Pin Configurations
➢
Pins 5, 7, 9, 11, 13, 15, and 16 are used for RGB processing and are
only wired on the
EXT 1
,
EXT 2
, or
EXT 3
connector.
Pin
Signal
1
Audio output R
2
Audio input R
3
Audio output L
4
Audio chassis return
5
Video chassis return (RGB blue)
6
Audio input L
7
RGB blue input
8
Switching voltage
9
Video chassis return (RGB green)
10
AV-Link (Ext 1)
11
RGB green input
Pin
Signal
12
-
13
Video chassis return (RGB red)
14
-
15
RGB red input
16
Blanking signal (RGB switching)
17
Video chassis return
18
Blanking signal ground
19
Video output
20
Video input
21
Screening/chassis return
SCART Connector (EXT 1/EXT 2/EXT 3)
Pin
PC IN
1
Red (R)
2
Green (G)
3
Blue (B)
4
Grounding
5
Grounding (DDC)
6
Red (R) Grounding
7
Green (G) Grounding
8
Blue (B) Grounding
9
Reserved
10
Sync Grounding
11
Grounding
12
Data (DDC)
13
Horizontal sync.
14
Vertical sync.
15
Clock (DDC)
PC Input Connector
(15Pin)
Pin
Signal
1
T.M.D.S. Data2-
2
T.M.D.S. Data2+
3
T.M.D.S. Data2/4 Shield
4
T.M.D.S. Data4-
5
T.M.D.S. Data4+
6
Clock (DDC)
7
Data (DDC)
8
Not Connected
9
T.M.D.S. Data1-
10
T.M.D.S. Data1+
11
T.M.D.S. Data1/3 Shield
12
T.M.D.S. Data3-
13
T.M.D.S. Data3+
14
+5V Power
15
5V Grounding
16
Hot Plug Detect
17
T.M.D.S. Data0-
18
T.M.D.S. Data0+
19
T.M.D.S. Data0/5 Shield
20
T.M.D.S. Data5-
21
T.M.D.S. Data5+
22
T.M.D.S. Clock Shield
23
T.M.D.S. Clock+
24
T.M.D.S. Clock-
DVI Input Connector
(24Pin)
BN68-00746A(GAIA2_Euro_ENG) 2004/08/23 03:56 PM Page 66
