23

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.

Примечание: Вход

EXT.1

может поддерживать системы передачи сигналов CVBS и RGB, вход

EXT.2

-

системы CVBS, RGB и Y/C,

EXT.3

и

EXT.4

- только систему CVBS. Рекомендуется подключать

устройства с выходным сигналом в системе RGB к выходам

EXT.1

или

EXT.2

, т.к. RGB обеспечивает

лучшее качество изображения. Если Ваш видеомагнитофон поддерживает функцию EasyLink, его
следует подключать ко входу

EXT.2

для использования преимуществ EasyLink.

Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,
записывающий DVD-плеер)

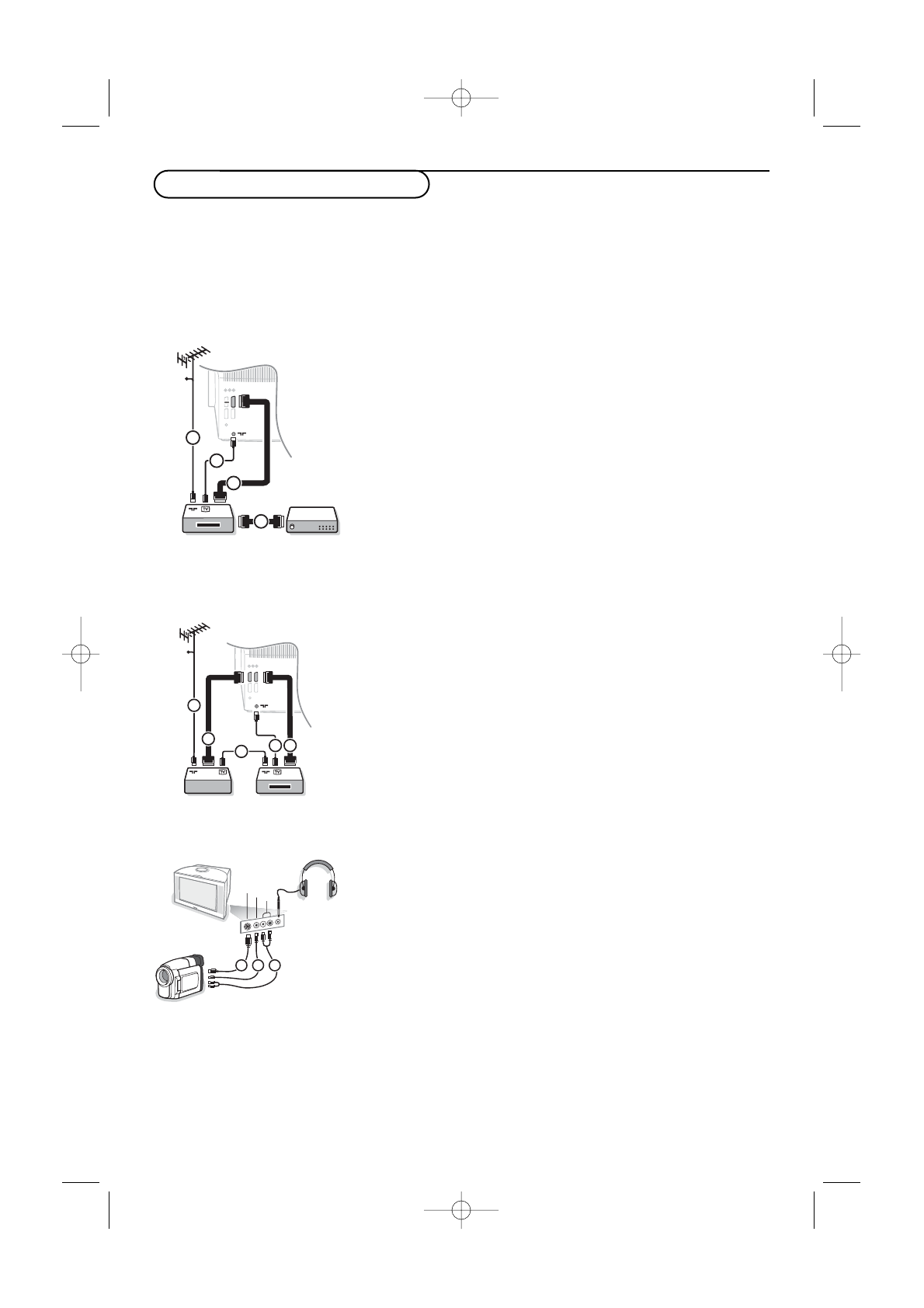

Подключите, как показано на рисунке, антенные кабели

1

,

2

и, для

получения наилучшего качества изображения, еврокабель

3

.

При

отсутствии евроразъема, единственным возможным способом
подключения является антенный кабель. Поэтому Вам нужно будет
настроить тестовый сигнал вашего записывающего устройства  и
назначить для этого сигнала программу с номером 0, либо сохранить
тестовый сигнал как программу с номером в интервале от 90 до 99
(см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству.

Декодер и видеомагнитофон

Подключите еврокабель

4

к своему декодеру и к специальному

евроразъему видеомагнитофона. См. также инструкцию по эксплу-
атации видеомагнитофона. См. Декодер, стр. 9.
Вы можете также подключить декодер еврокабелем непосредственно
к входам

EXT.1

или

2

.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые

приставки и др.)

&

Подключите, как показано на рисунке, антенные кабели

1

,

2

и

3

(только в том случае, если дополнительное устройство имеет
телевизионные антенные входы/выходы).Подключите устройство с
еврокабелем

4

или

5

к одному из евроразъемов

EXT.1

,

2

,

3

или

4

для получения изображения более высокого качества.

é

Выполните поиск тестового сигнала внешнего устройства так же, как
Вы это делали в случае с видеомагнитофоном.

“

Выберите нужное устройство в меню Конфиг., Источник (сигнала),
стр. 9.

Когда видеомагнитофон подключен к входу

EXT.1

, Вы можете

записывать лишь телевизионные передачи. Только при подключении
видеомагнитофона к входу

EXT.2

возможна запись как телепередач,

так и сигналов с других подключенных устройств.

Подключение к боковым разъемам

&

Подключите видеокамеру, как показано на рисунке.

“

Произведите подключения к входам

VIDEO

(Видео)

2

и

AUDIO L

(Аудио - левый)

3

для монофонического устройства. Для

стереофонического устройства подсоединитесь также к входу

AUDIO

R

(Аудио - правый)

3

.

Качество стандарта S-VHS при использовании видеокамеры S-VHS
можно получить при подключении к видеовходу S-video

1

и

аудиовходам

3

с помощью кабелей S-VHS.

Не подсоединяйте кабели

1

и

2

одновременно! Это может

привести к искажению изображения.

Наушники

&

Вставьте штекер в предназначенный для наушников разъем

L

,

как

показано на рисунке.

é

Нажмите кнопку

¬

на пульте дистанционного управления  для вы-

ключения встроенных динамиков телевизора.

Полное сопротивление наушников должно составлять от 8 до 4000
Ом. Размер гнезда для подключения наушников - 3,5 мм.

В меню Звук выберите

Громкость наушников

для регулировки гром-

кости звука в наушниках.

Подключение внешних устройств

2

EXT.

EXT.

2

EXT.

CABLE

1

4

2

3

1/2

1/2

EXT.

EXT.

1/2

EXT.

CABLE

1

2

3

5

4

AUDIO

VIDEO

S•VIDEO

1

2

3
