TV-készülékéhez az audio és video berendezések széles skálája csatlakoztatható.

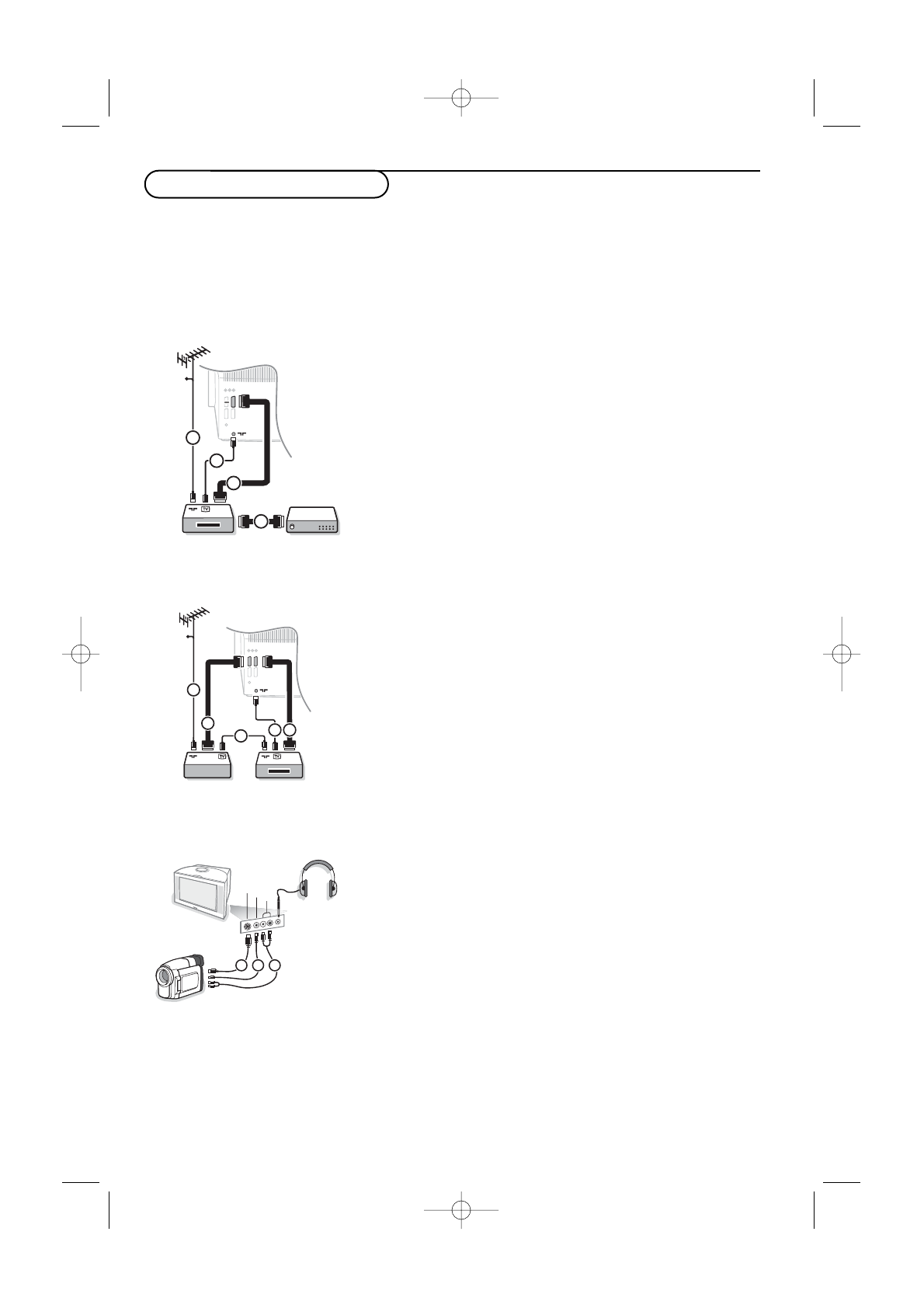

A csatlakoztatás menetét az alábbi csatlakoztatási ábrák szemléltetik.

Figyelem:

EXT. 1

-el kezelheti a CVBS-és a RGB-t,

EXT. 2

a CVBS-t, RGB-t és a Y/C-t,

EXT.3

és

EXT.4

csak a CVBS

.

A jobb képminőség eléréséhez csatlakoztassa a perifériákat az RGB kimenetekkel az

EXT. 1

vagy

EXT. 2

csatlakozóba.

Ha videomagnója rendelkezik Easy Link funkcióval, akkor az

EXT.2

csatlakozóba kell bekötni, hogy ér vényesüljenek az

Easy Link funkció előnyei.

Videomagnó

(VCR-DVD+RW)

Videofelvevő berendezés

(Videomagnó, DVD-felvevő)

Csatlakoztassa az ábra szerint az

1

és

2

antennakábelt. Kiemelkedő

képminőség biztosítása érdekében ajánlatos a

3

eurokábelt is

csatlakoztatni. Ha készülékén nincs eurokábeles csatlakozó, akkor az
antennakábeles csatlakoztatás az egyetlen megoldás. Ekkor szükségessé
válik a videofelvevő berendezése vizsgálójelének beállítása és
elmentése 0 programszám alatt, vagy a vizsgálójel elmentése 90 és
99 közötti programszám alatt, ld. Kézi beállítás, 6.old.
(Lásd a video berendezés használati utasítását)!

A decoder és a videomagnó

Csatlakoztassa a

4

számú eurokábelt a decoderhez és a videomagnó

speciális eurocsatlakozásához! A bekötés elvégzése előtt olvassa el a
videofelvevő használati utasításának ide vonatkozó részét is! A 9.oldalon
a Decoder címszó alatt is talál ezzel kapcsolatos információt.

A

decoder eurokábellel csatlakoztatható közvetelenül a TV

EXT.1

vagy

2

csatlakozásába is.

Más perifériák

(műholdas vevő, decoder, DVD, játékok stb.)

&

Csatlakoztassa az ábra szerint az

1

,

2

és

3

antennakábeleket (csak

abban az esetben, ha a periféria rendelkezik tv-antenna be/kimenettel!).

A jobb kéminőség érdekében csatlakoztassa készüléket egy

4

-es vagy

5

-ös euroscart kábel segítségével az

EXT. 1, 2, 3

vagy

4

-es

bemenetek egikéhez.

é

A periféria vizsgálójelének kikeresése ugyanúgy történik, mint a
videomagnó esetében.

“

Válassza ki a megfelelő berendezést a Beállítás menü Forrás (adójel)
címszavai közül (ld. 9.old.).

Amikor a videomagnó be van csatlokotatva a

EXT.1

bemenetehez,

Ön csak a TV adásokat tudja felvenni. Csak videomagnó az

EXT.2

bemenetehez csatlokotatása esetében lehetséges lesz mint  a TV

adások, mint a más csatlakoztott készülekek jelek felvételezése.

Oldalsó csatlakozások

Videokamera és Camcorder

&

Csatlakoztassa a videokamerát az ábra szerint.

é

Monokameráját csatlakoztassa a

VIDEO

2

és

AUDIO L

(Audio –

bal)

3

bemenetbe

.

Sztereokameráját csatlakoztassa az

AUDIO R

3

(Audio – jobb) bemenetbe

is!

S-VHS kamerája S-VHS szabványú

minőséget csak akkor biztosít, ha az S-VHS kábeleket S-video

1

és az

AUDIO

3

videobemenetekbe csatlakoztatja.

Figyelmeztetés:

Ne csatlakoztassa egyszerre az

1

és a

2

kábelt, mert

ez képtorzítást okozhat!

Fejhallgató

&

Csatlakoztassa a fejhallgató dugóját

L

az ábra szerint.

é

A távirányító

¬

gombjának megnyomásával kapcsolja ki a TV beépített

hangszóróit!.

A fejhallgató impedanciája 8 és 4000 Ohm között kell hogy legyen. A
dugaszhüvely 3.5 mm-es.

A fejhallgató hangerejének beállításahoz válassza a Hang menüben

Fejhallgató Hangerő

módot.

Periféria csatlakoztatása

2

EXT.

EXT.

2

EXT.

CABLE

1

4

2

3

1/2

1/2

EXT.

EXT.

1/2

EXT.

CABLE

1

2

3

5

4

AUDIO

VIDEO

S•VIDEO

1

2

3
