23

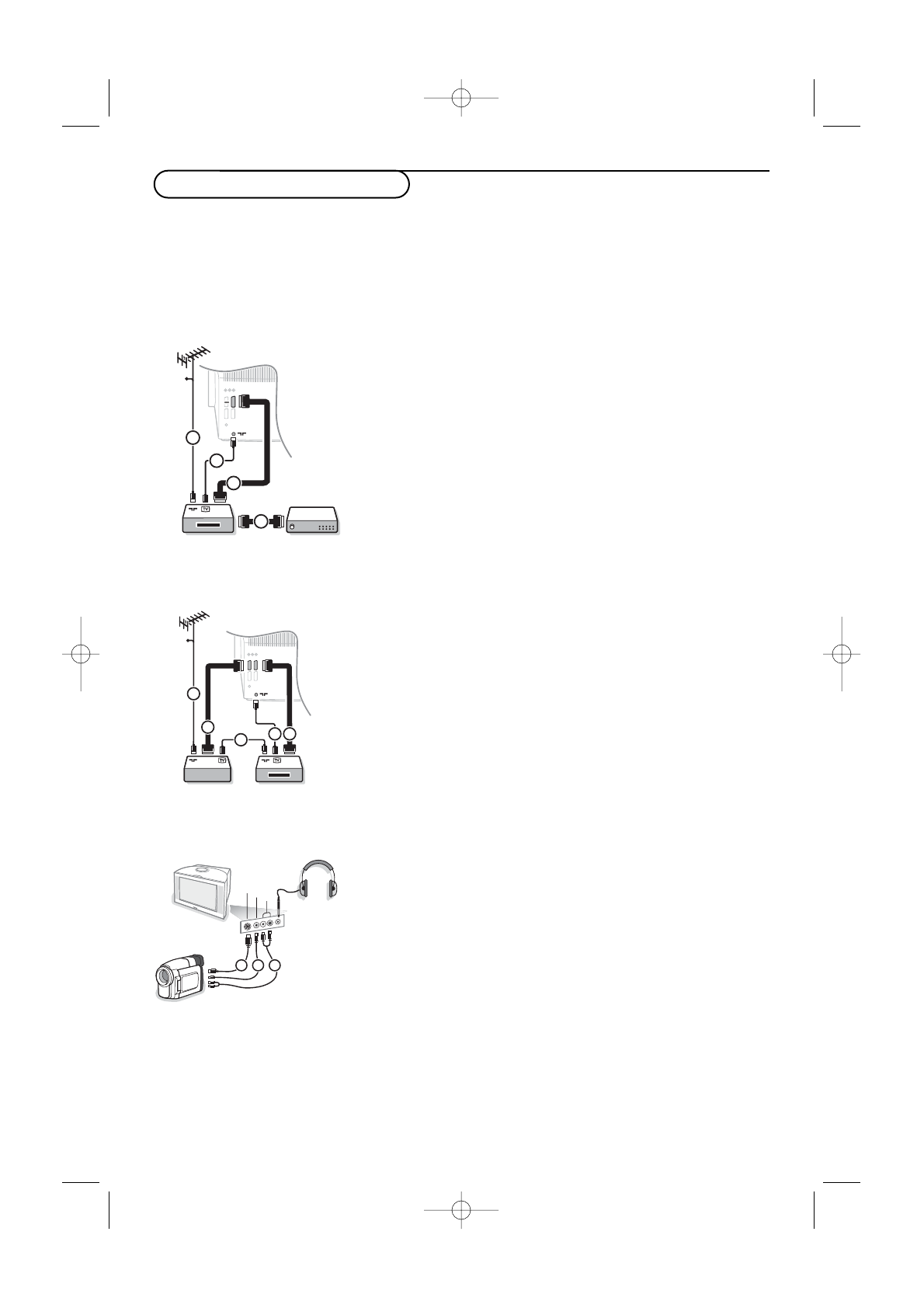

K vašemu TV můžete připojit celou řadu audio a video zařízení.
Na následujících schématech najdete způsoby jejich připojení.

Poznámka: Konektor

EXT. 1

je schopen zpracovat signály CVBS a RGB, konektor

EXT. 2

signály CVBS, RGB a YIC ,

EXT. 3

a

EXT. 4

pouze CVBS (kompozitní signál). Externí zařízení s výstupem RGB je proto vhodné připojit ke

konektoru

EXT. 1

nebo

EXT. 2

, neboť systém RGB poskytuje nejlepší kvalitu obrazu. Pokud je váš videorekordér

vybaven funkcí Easy Link, připojte jej ke konektoru

EXT. 2

, aby bylo možno funkci Easy Link využívat.

Rekordér (

VCR

,

DVD

+

RW

)

Připojte anténní kabely

1

a

2

a kabel SCART

3

, díky kterému

dosáhnete optimální kvality obrazu.
Pokud váš rekordér nemá zásuvku SCART, jedinou možností je
připojení pomocí anténního kabelu. V tomto případě budete muset
naladit testovací signál vašeho rekordéru a přiřadit mu programové
číslo 0 nebo číslo mezi 90 a 99. Viz Manuální ukládání (str. 6) a také
návod k videorekordéru.

Použití dekodéru a videorekordéru

Do dekodéru a do speciálního konektoru SCART videorekordéru
připojte kabel SCART

4

. Viz též návod k videorekordéru. Viz

odstavec Dekodér na str. 9.
Dekodér můžete pomocí kabelu SCART připojit také přímo do
konektoru

EXT.1

nebo

2

.

Jiná zařízení

(satelitní přijímač, dekodér, DVD, herní konzole, atd.)

&

Podle uvedeného obrázku připojte anténní kabely

1 2

a

3

(pouze, má-li vaše zařízení anténní vstup). Pomocí SCART kabelů

4

nebo

5

propojte zařízení se SCART zásuvkami

EXT.1, 2, 3

nebo

4

pro dosažení lepší kvality obrazu.

é

Stejným způsobem jako u videorekordéru vyhledejte testovací
signál u externího zařízení.

“

Proveďte nastavení v menu Konfigurace, Zdroj (strana 9).

Pokud je rekordér připojen do zásuvky

EXT.1

, je možné nahrávat

pouze pořady z televizoru. Pouze tehdy, je-li rekordér připojen do
zásuvky

EXT.2

, bude možné nahrávat pořady z televizoru i z jiných

externích zdrojů.

Boční vstupy

Fotoaparát nebo kamera

&

Připojte váš fotoaparát nebo kameru podle uvedeného obrázku.

é

Monofonní zařízení připojte do zdířek

VIDEO

2

a

AUDIO L

3

. Stereofonní zařízení připojte ještě navíc do zdířky

AUDIO R

3

.Kvalitu obrazu S-VHS u videokamer standardu S-VHS

zajistíte propojením pomocí kabelů S-VHS do vstupu S-video

1

a do vstupů

AUDIO

3

.

Nepřipojujte kabely

1

a

2

současně. Mohlo by dojít ke zkreslení

obrazu!

Sluchátka

&

Podle uvedeného obrázku zapojte konektor sluchátek do zdířky

L

.

é

Stiskem tlačítka

¬

na dálkovém ovládání vypněte interní

reproduktory TV.

Impedance sluchátek se musí pohybovat v rozmezí 8 až 4000 ohmů.
Zdířka pro sluchátka má průměr 3,5 mm.

Hlasitost sluchátek nastavte v položce

Hlasitost sluchátek

umístěné v nabídce Zvuk.

Připojení externích zařízení

2

EXT.

EXT.

2

EXT.

CABLE

1

4

2

3

1/2

1/2

EXT.

EXT.

1/2

EXT.

CABLE

1

2

3

5

4

AUDIO

VIDEO

S•VIDEO

1

2

3
