23

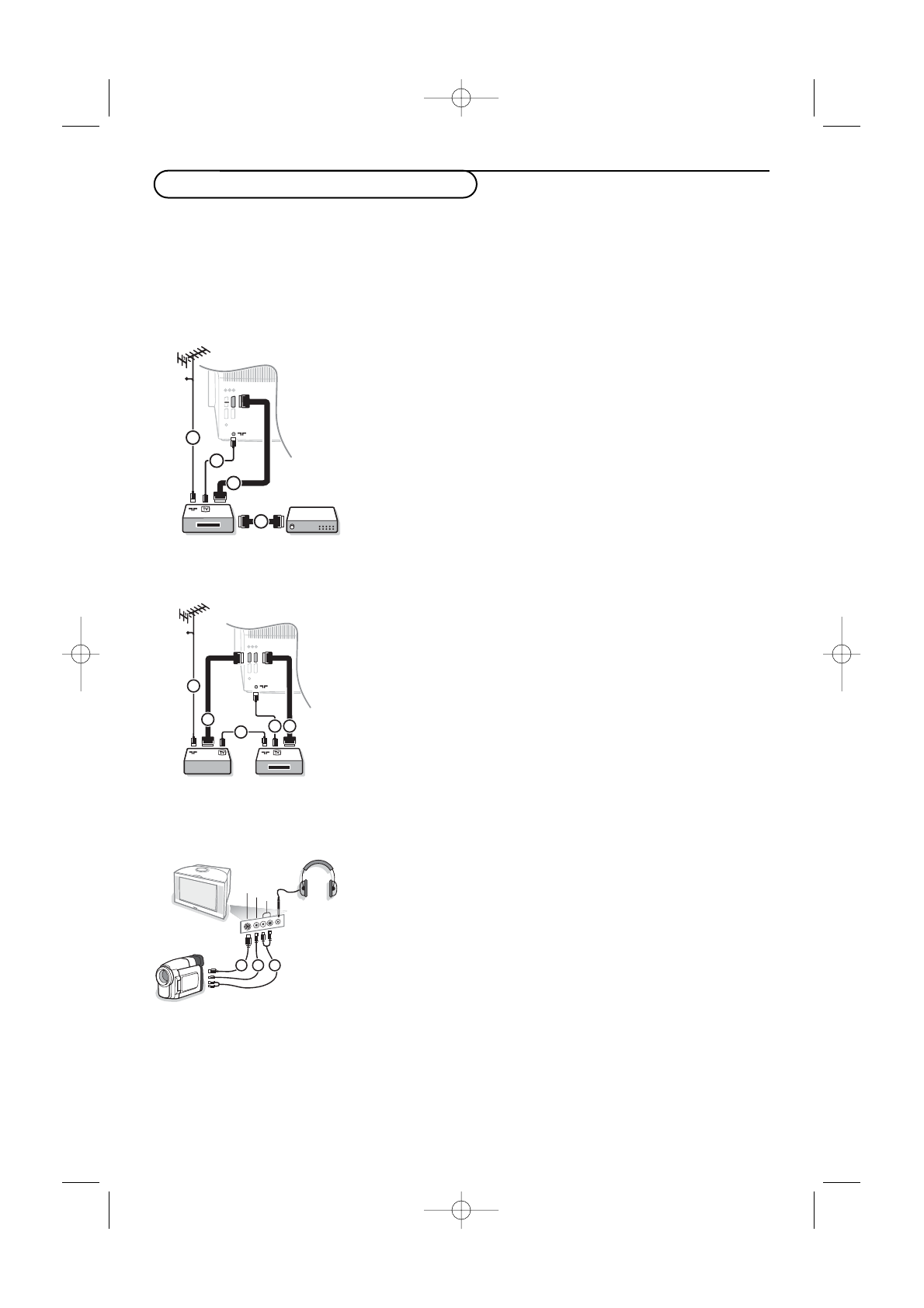

Istnieje szeroki zakres sprzętu audio i wideo, który można podłączyć do Twojego odbiornika TV.
Podane poniżej schematy połączeń pokazują Ci sposoby podłączenia dodatkowego sprzętu.

Uwaga: Wejście

EXT.1

może obsługiwać systemy transmitowania sygnałów CVBS i RGB, wejście

EXT.2

- systemy

CVBS, RGB i Y/C ,

EXT.3

i

EXT.4

– tylko CVBS. Poleca się podłączenie urządzeń o sygnale wyjściowym w systemie

RGB do wejść

EXT.1

i

EXT.2

, ponieważ RGB zapewnia lepszą jakość obrazu. Jeżeli Twoje urządzenie rejestrujące

jest wyposażone w funkcję EasyLink, należy podłączyć je do wejścia

EXT.2

w celu właściwego wykorzystania zalet

funkcjonalnych EasyLink.

Urządzenie rejestrujące (

VCR

-

DVD

+

RW

)

Podłącz kable antenowe

1

,

2

oraz, aby uzyskać optymalną jakość

obrazu, kabel Euro

3

, jak to pokazane jest na rysunku.

Jeżeli Twoje urządzenie rejestrujące nie posiada łącznika Euro, jedyne
połączenie, które jest możliwe - to połączenie poprzez kabel antenowy.
Następnie musisz wyszukać sygnał testowy i nadać mu numer
programowy 0, albo wprowadzić sygnał testowy do pamięci pod
numerem programowym od 90 do 99. Patrz «Strojenie ręczne», str. 6.
Patrz instrukcję obsługi urządzenia rejestrującego.

Dekoder i urządzenie rejestrujące

Podłącz eurokabel

4

do Twojego dekodera i do specjalnego łącznika

Euro Twojego urządzenia rejestrującego. Patrz instrukcję obsługi
urządzenia rejestrującego. Patrz «Dekoder», str. 9. Możesz także pod-
łączyć Twój dekoder kablem Euro bezpośrednio do wejść

EXT. 1

lub

2

.

Inne urządzenia zewnętrzne

(odbiornik satelitarny, dekoder, odtwarzacz DVD, gry, itd.)

&

Podłącz kable antenowe

1

,

2

i

3

, jak to przedstawione jest na

rysunku (tylko jeżeli Twoje urządzenie zewnętrzne posiada telewizyjne
wejście/wyjście antenowe). Podłącz Twoje urządzenie zewnętrzne
eurokablem

4

czy

5

do jednego z eurokonektorów

EXT.1

,

2

,

3

lub

4

, aby uzyskać lepszą jakość obrazu.

é

Poszukaj sygnału testowego Twojego urządzenia zewnętrznego w taki
sam sposób jak robiłeś to w wypadku urządzenia rejestrującego.

“

Wybierz urządzenie w menu Konfigur., Źródło, str. 9.

Jeżeli urządzenie rejestrujące podłączone jest do wejścia

EXT.l

, możesz

nagr ywać program tylko z Twojego telewizora. Tylko w wypadku gdy urządzenie
rejestrujące podłączone jest do wejścia

EXT.2

, możesz nagr ywać programy

zarówno z Twojego telewizora jak z innych podłączonych urządzeń.

Podłączenie do złączy bocznych

Kamera lub kamkoder

&

Podłącz Twoją kamerę lub kamkoder tak, jak to jest przedstawione na
rysunku.

é

Podłącz do gniazd

VIDEO

2

i

AUDIO L

3

na urządzenia mono-

foniczne. Urządzenie stereofoniczne podłącz także do gniazda

AUDIO R

3

. Aby uzyskać jakość standardu S-VHS (udoskonalony system

domowego video) z kamkodera S-VHS, należy podłączyć kable S-VHS
do wejść

S-VIDEO

1

i

AUDIO

3

. Nie należy podłączać jednoc-

ześnie kabli

1

i

2

. Może to spowodować zniekształcenie obrazu!

Słuchawki

&

Włóż wtyczkę do przeznaczonego na słuchawki gniazda

L

tak, jak to

jest przedstawione na rysunku.

é

Naciśnij przycisk

¬

na pilocie, aby wyłączyć wbudowane głośniki

telewizora.

Impedancja słuchawek powinna znajdować się w przedziale pomiędzy 8 i
4000 omów. Średnica gniazda wtykowego na słuchawki wynosi 3,5 mm.

W menu Dźwięk wybierz Głośność słuchawek, aby wyregulować
poziom głośności słuchawek.

Podłączenie urządzeń zewnętrznych

2

EXT.

EXT.

2

EXT.

CABLE

1

4

2

3

1/2

1/2

EXT.

EXT.

1/2

EXT.

CABLE

1

2

3

5

4

AUDIO

VIDEO

S•VIDEO

1

2

3
