Балансировка телескопа

Для  того  чтобы  движение   телескопа  было  ровным,
он   должен   быть   правильно   сбалансирован.   Снача-
ла мы балансируем телескоп по оси прямого восхо-
ждения, затем – по оси склонения.

1.Держа   одну   руку   на   оптической   трубе,   ослабьте
ручку   фиксации   оси   прямого   восхождения.   Убеди-
тесь,  что ручка фиксации  по оси склонения затяну-
та. Телескоп теперь может свободно вращаться во-
круг   оси   прямого   восхождения.   Поверните   его   так,
чтобы стержень противовеса был направлен парал-
лельно земле (т.е. горизонтально).

2.Теперь   ослабьте   фиксатор   противовеса   и   пере-
мещайте   противовес   по   стержню   до   тех   пор,   пока

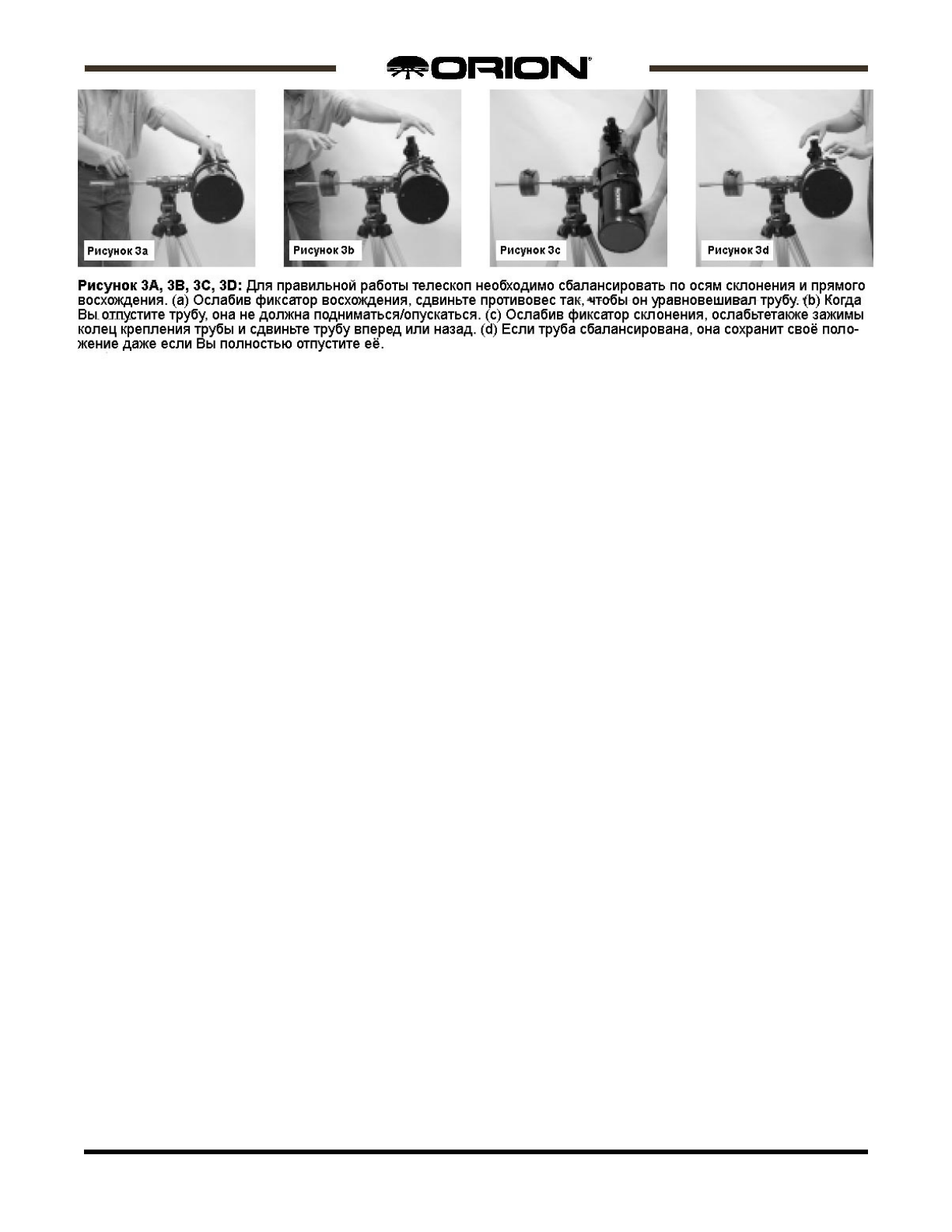

он   не   уравновесит   телескоп   (рис.3a).   В   этой   точке
стержень   остается   в   горизонтальном   положении,
даже если Вы совсем отпустите телескоп (рис.3b).

3.Затяните фиксатор противовеса. Теперь телескоп
сбалансирован на оси прямого восхождения.

4.Для балансировки телескопа по оси склонения за-
тяните   фиксатор   оси   восхождения,   оставив   стер-
жень противовеса в горизонтальном положении.

5.Положив  одну  руку  на  оптическую   трубу,  ослабь-
те фиксатор оси склонения. Теперь телескоп может
свободно вращаться вокруг оси склонения.

6.Ослабьте   зажимы   колец   крепления   трубы   на
несколько   оборотов,   чтобы   труба   могла   переме-
щаться вперед и назад (можно слегка поворачивать
трубу при перемещении) (рис.3c).

7.Переместите   трубу   так,   чтобы   она   оставалась   в
горизонтальном   положении,   если   Вы   отпустите   её.
Перед   тем,   как   затянуть   зажимы   колец,   поверните
трубу так, чтобы окуляр располагался под удобным
для   наблюдения   углом.   Вы   можете   регулировать
положение   окуляра,   ослабляя   зажимы   колец   и   по-
ворачивая трубу.

8.Снова затяните зажимы колец.

Телескоп   сбалансирован   по   обеим   осям.   Теперь,
если  Вы  ослабите  фиксаторы  любой  оси,  телескоп
должен перемещаться без сопротивления.

4. Начало работы

Фокусировка телескопа

Вставьте   25-мм   окуляр   в   гнездо   и   зафиксируйте
винтом.   Поверните   телескоп   так,   чтобы   он   был
направлен   на   объект,   удаленный   как   минимум   на
400   м.   Медленно   вращайте   ручку   фокусировки,
пока объект не будет виден отчетливо. Прокрутите
ручку   чуть   далее,   когда   объект   начинает   расплы-
ваться, и верните назад, чтобы убедиться, что нуж-
ный фокус пойман.

Замечание:   изображение   в   окуляре   телескопа
будет   перевернутым   (рис.4).   Это   нормально
для искателей и зеркальных телескопов.

Если у Вас возникли проблемы с фокусировкой, вы-
крутите ручку фокусировки до упора. Теперь, глядя
в   окуляр,   медленно   вращайте   ручку   в   противопо-
ложном   направлении.   Вы   должны   увидеть   точку
фокусировки.

Носите ли Вы очки?

Если Вы носите очки, Вы можете проводить наблю-
дения и в очках. Для этого окуляр должен иметь до-
статочную "зрительную поверхность", чтобы можно
было   смотреть   в   очках.   Вы   можете   попытаться   вз-
глянуть в окуляр сначала в очках, потом без них, и
определить,   насколько   очки   ограничивают   поле
зрения.   Если   очки   ограничивают   поле   зрения,   Вы
можете   проводить   наблюдения   без   них,   просто
перефокусировав   телескоп.   В   случае,   если   у   Вас
сильный   астигматизм,   изображения   в   очках   будут
заметно резче, чем без них.
