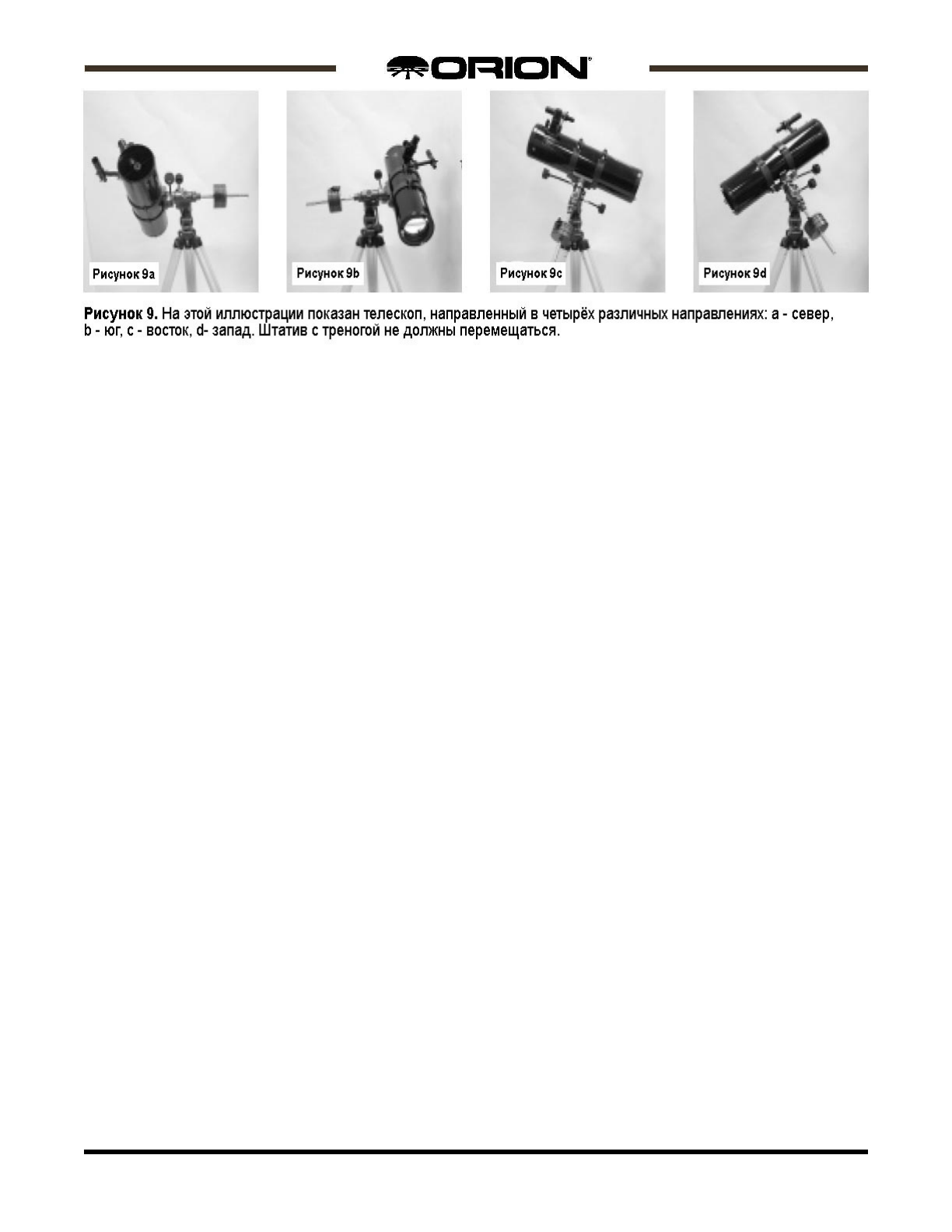

Ключевые   моменты,   которые   нужно   помнить   при
обращении   с   телескопом   –   a)   поворот   осуще-
ствляется   вокруг   осей   восхождения   и  склонения,   а
не по азимуту или широте, и b) противовес и стер-
жень   не   всегда   будут   выглядеть,   как   показано   на
рис.1. Фактически, этого почти никогда не будет!

6. Коллимирование оптики
(выравнивание зеркал)

Коллимирование - процесс регулировки зеркал, так
чтобы они были выровнены друг относительно дру-
га.   Оптика   телескопа   выровнена   на   фабрике   и   не
требует   дополнительной   регулировки,   если   только
с телескопом  не обращались  грубо. Точное вырав-
нивание зеркала важно для гарантии великолепной
работы   телескопа,   так   что   проверки   должны   быть
регулярными. Коллимирование – относительно лег-
кая операция, которая может быть произведена при
дневном свете.

Для проведения проверки выньте окуляр и посмот-
рите в гнездо. Вы должны видеть вторичное зерка-
ло центрированным, так же как отражение основно-
го зеркала,  центрированное во вторичном  зеркале,
и отражение вторичного зеркала (и Ваш глаз) в цен-
тре   отражения   основного   зеркала,   как   показано   на
рис.9a.   Если   какой-либо   элемент   не   центрирован,
выполните нижеследующую процедуру.

Коллимационная крышка и метка центра
зеркала

AstroView   6   EQ  поставляется   с   коллимационной
крышкой.   Это   обычная   крышка,   надевающаяся   на
гнездо, похожая на пылезащитную крышку, только с
отверстием   в   центре   и   посеребренным   дном.   Это
помогает правильно поместить глаз для облегчения
коллимирования.   Изображения   на   рис.10b–10e
даны с установленной коллимационной крышкой.

В дополнение  к коллимационной  крышке,  есть кро-
шечное кольцо (наклейка) точно по центру основно-
го зеркала. Эта “метка центра” позволяет точно по-
зиционировать  основное зеркало; Вам не придется

искать центр зеркала. Вы просто регулируете поло-
жение зеркала (как  описано ниже),  пока  отражение
отверстия   коллимационной   крышки   не   центрирует-
ся в кольце. Метка центра также требуется для по-
лучения лучших результатов с другими коллимиру-
ющими   устройствами,   например,  LaserMate   Laser
Collimator,   устраняя   потребность   снятия   основного
зеркала и самостоятельной маркировки.

ЗАМЕЧАНИЕ:   нет   необходимости   снимать   на-
клейку   с   основного   зеркала.   Поскольку   она   нахо-
дится   непосредственно   в   тени   вторичного
зеркала, ее присутствие никоим образом не влия-
ет на работу  телескопа  или качество  изображе-
ния.   Кажется   противоречащим   здравому   смыслу,
но, тем не менее, это так!

Выравнивание вторичного зеркала

С   установленной   коллимационной   крышкой   про-
смотрите отверстие в крышке во вторичном (диаго-
нальном)   зеркале.   Игнорируйте   отражения.   Само
вторичное   зеркало   должно   быть   по   центру   трубки
гнезда,   в   направлении,   параллельном   длине   теле-
скопа   (см.   рис.10b).   Если   это   не   так,   необходимо
его   отрегулировать.   Такая   регулировка   требуется
очень редко, если вообще когда-либо потребуется.
Регулировку вторичного зеркала лучше проводить в
светлом   помещении,   направив   телескоп   на   осве-
щенную поверхность. Также будет полезным поме-
стить   лист   белой   бумаги   в   трубе   напротив   гнезда
окуляра.   С   помощью   2-мм   шестигранного   ключа
ослабьте на несколько оборотов три маленьких ре-
гулировочных   винта   в   центре   втулки   с   четырьмя
лапками. Возьмите держатель (осторожно – не кос-
нитесь   поверхности   зеркала)   и   удерживайте   его,
пока крутите  центральный  винт с помощью  кресто-
вой   отвертки   (см.   рис.11).   Поворот   винта   по   часо-
вой стрелке перемещает зеркало к открытому концу
трубы,   поворот   против   часовой   стрелки   –   к   обрат-
ному.

Замечание:   при   выполнении   процедуры   будьте
осторожны – не согните лапки втулки.
