6.

Ориентируйте   штатив,   как   показано   на   рис.2,   на

широту примерно 40º, т.е. так, чтобы указатель  ря-
дом   с   широтной   шкалой   указывал   на   значение   40.
Для этого ослабьте фиксирующий винт и вращайте
регулировочный широтный винт, пока указатель  не
достигнет нужного значения, после чего снова затя-
ните  фиксирующий  винт. Может   понадобиться  кор-
ректировка положения по осям склонения и прямо-
го   восхождения.   Для   этого   необходимо   ослабить
соответствующие фиксирующие винты. После уста-
новки   и   ориентирования   телескопа   снова   затяните
фиксирующие винты.

7.

Ввинтите стержень противовеса до упора в осно-

вание оси склонения штатива.

8.

Снимите предохранительный винт с конца стерж-

ня   противовеса   и   наденьте   оба   противовеса   на
стержень.   Фиксаторы   противовесов   должны   быть
достаточно   ослаблены.   Установите   противовесы
примерно посередине стержня и затяните фиксато-
ры. Наденьте и закрутите предохранительный  винт
на конце стержня.

9.

Присоедините кольца крепления трубы к штативу

при   помощи   винтов   с   шестигранной   головкой.   Для
этого выньте их, проденьте винты с шайбами через
отверстия в крепежной  пластине  (на  вершине  шта-
тива)   и   вкрутите   их   в   крепежные   кольца.   Затяните
винты   малым   гаечным   ключом.   Откройте   кольца,
ослабив зажимы.

10.

Установите   трубу   в   кольца  примерно  посереди-

не. Поверните трубу так, чтобы гнездо окуляра рас-
полагалось под удобным углом к горизонту. Закрой-
те кольца и затяните зажимы, чтобы зафиксировать
телескоп.

11.

Присоедините кабели перемещения  к осям чер-

вячных механизмов склонения и прямого восхожде-
ния,   вставляя   винт   на   конце   кабеля   в   подходящий
слот на оси червячного механизма с последующим
его   затягиванием.   Используйте   короткий   кабель   на
оси червячного механизма прямого восхождения, а
длинный  –  на  оси механизма  склонения.   Ось  скло-
нения и кабель должны быть направлены вперед.

12.

Установите   искатель   полярной   оси   в   корпус   на

оси   прямого   восхождения.   Для   этого   ослабьте   три
барашка на корпусе, которые расположены с обрат-
ной стороны оси (см. рис.5 и 8). Вставьте искатель
в   корпус   передним   концом   (без   наглазника)   так,
чтобы   он   выступал   за   пределы   корпуса   не   более
чем   на   2,5   см.   Вставляйте   медленно,   со   слабым
прокручиванием,   чтобы   кольцевая   прокладка   вну-
три   оставалась   на   месте.   Если   прокладка   смести-
лась,   необходимо   снять   весь   корпус,   выкрутив   его
из   штатива,   вращая   против   часовой   стрелки,   и
вставить  прокладку на место. Затяните барашки.  В
дальнейшем   они   будут   использоваться   для   юсти-
ровки.

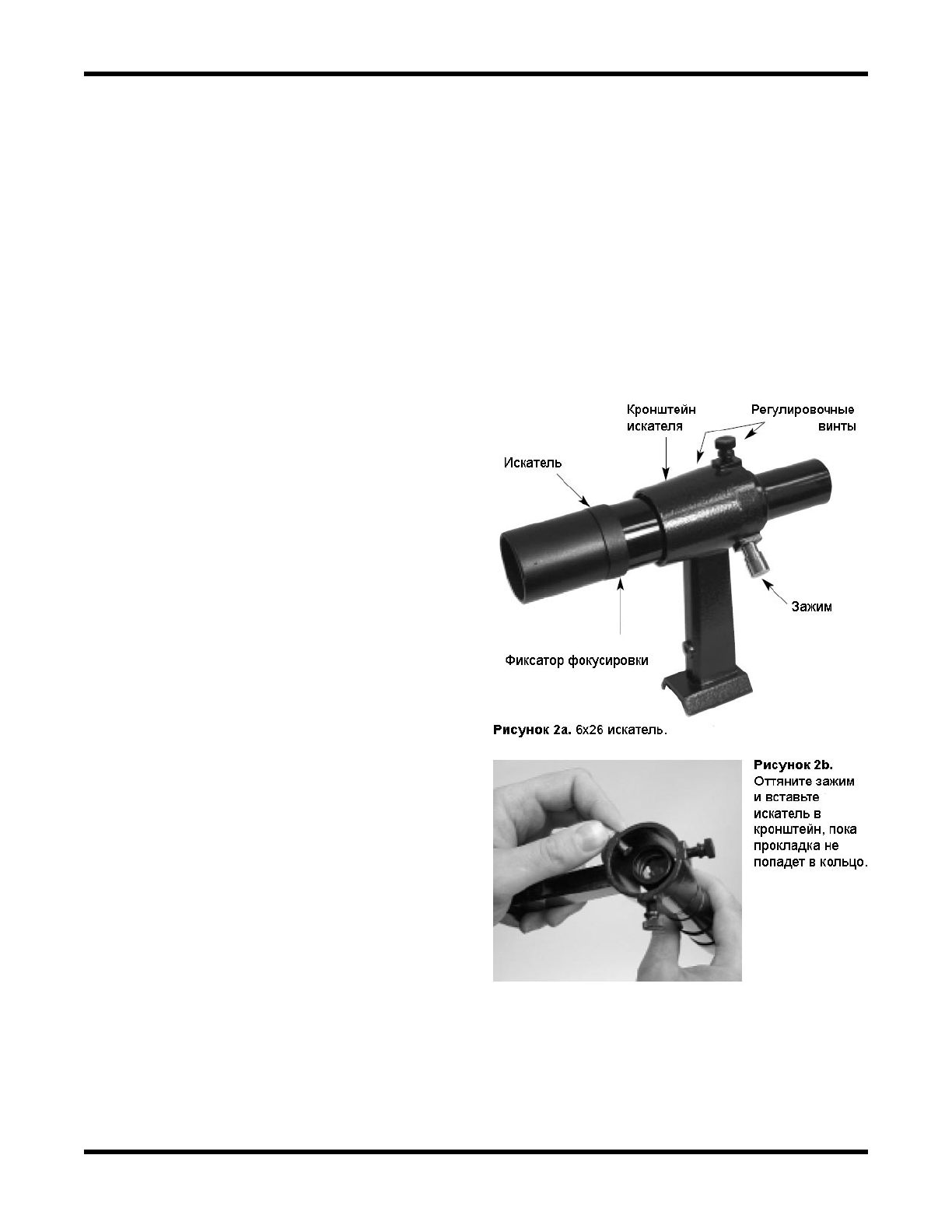

Установка искателя

Для установки искателя в кронштейн выкрутите два
винта до тех пор, пока они не перестанут выступать
за   пределы   внутренней   поверхности   кронштейна.
Наденьте   кольцевую   прокладку   на   искатель   так,
чтобы она попала в проточку на кронштейне. Удер-
живая   пружинный   стопор,   вставьте   искатель   узким
концом   в   кронштейн   со   стороны,   противоположной
винтам,   до   тех   пор,   пока   кольцевая   прокладка   не
войдет в кронштейн (рис.2b). Отпустите пружинный
стопор   и   закрутите   фиксирующие   винты   на
несколько оборотов, чтобы зафиксировать искатель
в   кронштейне.   Вставьте   кронштейн   в   разъем   "ла-
сточкин хвост" рядом с гнездом окуляра и зафикси-
руйте стопорным винтом с насечками.

Вставка окуляра

Снимите  крышку  с  гнезда  окуляра   и вставьте  один
из окуляров в гнездо. Зафиксируйте окуляр стопор-
ными винтами.

Телескоп собран и должен выглядеть так, как пока-
зано на рис.1.

4
