После  центрирования   вторичного  зеркала   в  гнезде
окуляра   поворачивайте   держатель   зеркала   до   тех
пор,   пока   отражение   основного   зеркала   не   будет
центрировано во вторичном зеркале насколько воз-
можно.   Центрирование   может   быть   не   абсолютно
точным, но это нормально. Теперь затяните равно-
мерно   три  маленьких   винта   для  фиксации  положе-
ния зеркала.

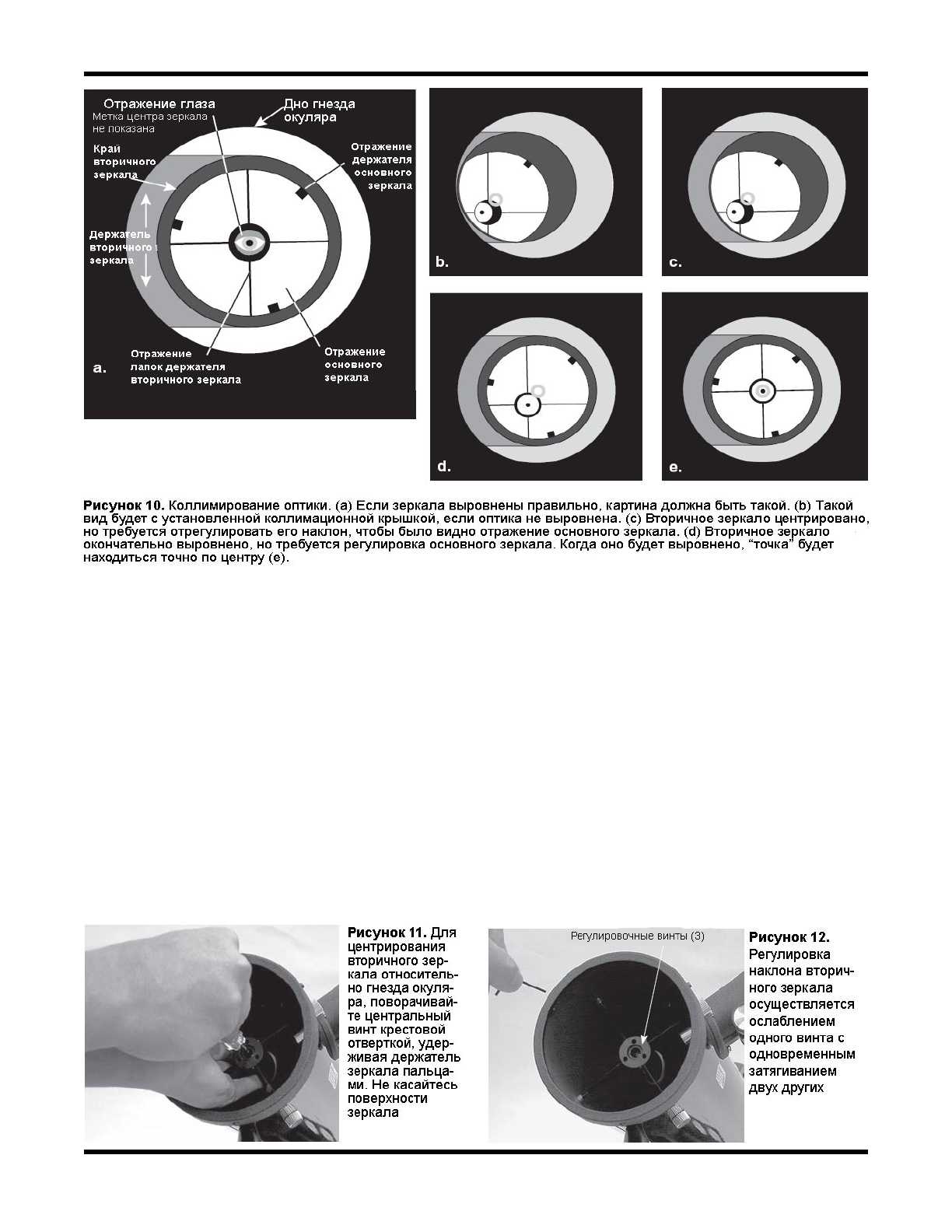

Если   отражение   первичного   зеркала   не   видно   во
вторичном   зеркале,   как   показано   на   рис.10c,   необ-
ходимо отрегулировать наклон вторичного зеркала.
Это   делается   посредством   поочередного   ослабле-
ния   одного   из   трех   винтов   при   затягивании   других
двух (рис.12). Задача состоит в том, чтобы центри-
ровать отражение основного зеркала во вторичном
зеркале, как показано на рис.10d. Не стоит беспоко-
иться, если отражение вторичного зеркала (малень-
кий круг, с "точкой" коллимационной  крышки  в цен-

тре) окажется вне центра. Следующий шаг поможет
это исправить.

Регулировка основного зеркала

Окончательная   регулировка   производится   с   основ-
ным   зеркалом.   Регулировка   требуется,   если   вто-
ричное зеркало центрировано под гнездом окуляра,
отражение  основного   зеркала   находится  по  центру
вторичного   зеркала,   но   маленькое   отражение   вто-
ричного зеркала (с "точкой" коллимационной крыш-
ки) находится вне центра (как на рис.10d).

Наклон   основного   зеркала   регулируется   тремя
большими   гайками   с   насечками   с   обратного   конца
оптической трубы (позади ячейки зеркала) (рис.13).
Маленькие винты (с щелями в них) служат для фик-
сации зеркала.
