9

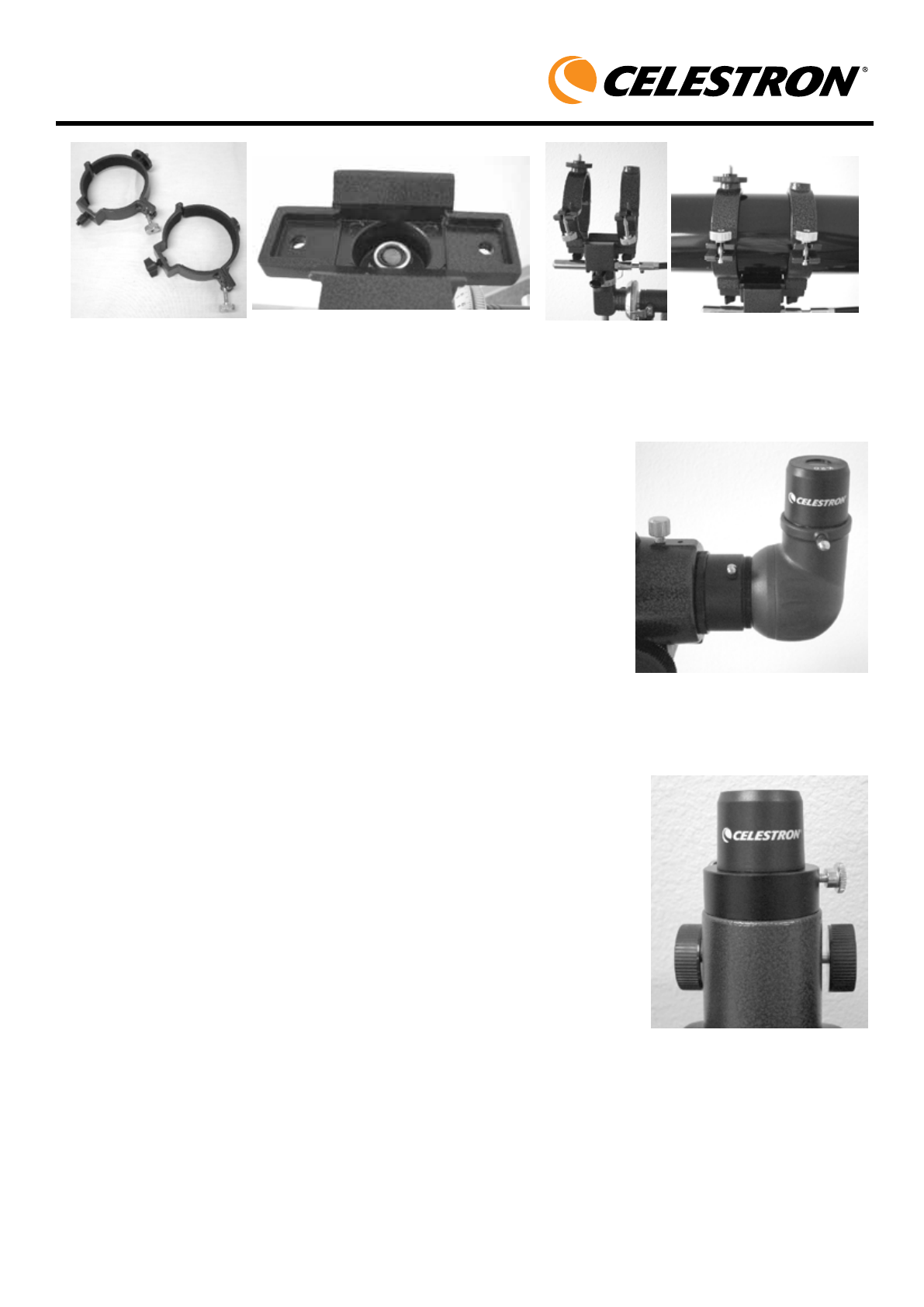

Установка призмы и окуляров в

рефракторах

Входящая в комплект поставки диагональная призма преломляет световые

лучи под  прямым углом относительно оптической оси телескопа-рефрактора.

Это позволяет наблюдать небесные объекты в более комфортном положении.

данная диагональная призма является также оборачивающей,  т.е. дает правильно

ориентированное (незеркальное и неперевернутое)  изображение, что делает

телескоп подходящим для наблюдений наземных объектов. призма также может

поворачиваться в любое положение для обеспечения большей комфортности

наблюдений. для установки оборачивающей призмы и окуляра:
1.  Вставьте посадочную втулку (трубка меньшего диаметра) диагональной призмы

в окулярный адаптер фокусировочного узла телескопа-рефрактора (рис. 2-20).

перед установкой ослабьте винты фиксаторов окулярного адаптера, чтобы они

не выступали внутрь отверстия фокусировочного узла, а также не забудьте снять

крышку    с адаптера.

2.  Установите хромированную посадочную втулку окуляра в отверстие

диагональной призмы и закрепите винтом- фиксатором. перед этим также

убедитесь, что винт фиксатора диагональной призмы не выступает внутрь

отверстия и не мешает установке окуляра.

3.  для замены окуляра на окуляр с другим фокусным расстоянием, повторите

процедуру, описанную в пункте 2.

Установка окуляров в рефлекторах

окуляр является оптическим элементом, увеличивающим сфокусированное

телескопом изображение. без окуляра было бы невозможно использовать

телескоп для визуальных наблюдений. обычно окуляры разделяются по своему

фокусному расстоянию и диаметру посадочной втулки. Чем больше фокусное

расстояние окуляра, тем меньше его увеличение . Чаще всего для наблюдений вы

будете использовать окуляры с малыми и средними увеличениями. для получения

дополнительной информации см. раздел «Увеличение». В телескопе-рефлекторе

системы ньютона окуляр устанавливается непосредственно в фокусировочный узел.

для установки окуляра:
1.  Убедитесь, что винты фиксаторов не выступают внутрь отверстия трубы

фокусировочного узла. Вставьте хромированную посадочную втулку окуляра

в трубку фокусировочного узла (не забудьте снять крышку с фокусировочного

узла) и закрепите фиксаторами    (рис. 2-21).

2.  окуляр с фокусным расстоянием 20 мм является оборачивающим, т.к. он

позволяет      получить  правильно ориентированное изображение. благодаря

этому телескоп можно использовать для наземных наблюдений.

3.  для смены окуляров выполните последовательность действий, как указано

выше.

Рис. 2-16

Рис. 2-17

Рис. 2-18

Рис. 2-21

Рис. 2-20

Рис. 2-19
