Установка экваториальной монтировки

Экваториальная монтировка позволяет наклонить ось вращения телескопа таким образом, чтобы следить за

движением небесных объектов, вращая телескоп только вокруг одной оси. телескопы серии PowerSeeker поставляются

на экваториальной монтировке, устанавливаемой на головку треноги. для установки монтировки:
извлеките экваториальную монтировку из коробки (рис. 2-8).  к монтировке крепится центральный винт-фиксатор

(рис.2-7). Винт регулировки по широте устанавливается в резьбовое отверстие монтировки (рис.2-10).
монтировка устанавливается на головку треноги при помощи центрального винта-фиксатора, расположенного

под головкой треноги (рис. 2-7). Установите монтировку (большая плоская поверхность с небольшой выступающей

трубкой) в центральное отверстие головки треноги до конца. другой рукой вставьте винт-фиксатор, расположенный

под головкой треноги, в отверстие с резьбой, находящееся в нижней части монтировки. Закрутите винт до упора, таким

образом соединив головку треноги и монтировку. полностью собранная и установленная на треногу монтировка

показана на рис. 2-9.

Установка штанги и противовесов

для правильной балансировки телескопа монтировка оснащена штангой, на которую крепятся один или два противовеса (в

зависимости от модели телескопа). для их установки:
1.  отвинтите предохранительный винт с торца штанги противовесов (на противоположном конце стержня с резьбой),

поворачивая этот винт в направлении против часовой стрелки (рис. 2-11).

2.  до упора вкрутите торец штанги противовесов с длинной резьбой в отверстие с резьбой на оси склонений монтировки

(рис. 2-12). теперь можно устанавливать противовесы.

3.  поверните монтировку таким образом, чтобы штанга противовесов была направлена вниз.
4.  ослабьте винт- фиксатор, расположенный на боковой стороне противовеса, чтобы освободить центральное отверстие

противовеса.

5.  наденьте противовес на штангу примерно на половину ее длины и закрепите положение противовеса винтом-

фиксатором (рис. 2-13).

6.  если ваш телескоп комплектуется двумя противовесами, наденьте второй противовес на штангу до соприкосновения с

первым противовесом и закрепите винтом- фиксатором.

7.  Установите на место предохранительной винт штанги и крепко закрутите его. полностью собранный узел показан на рис.

2-13.

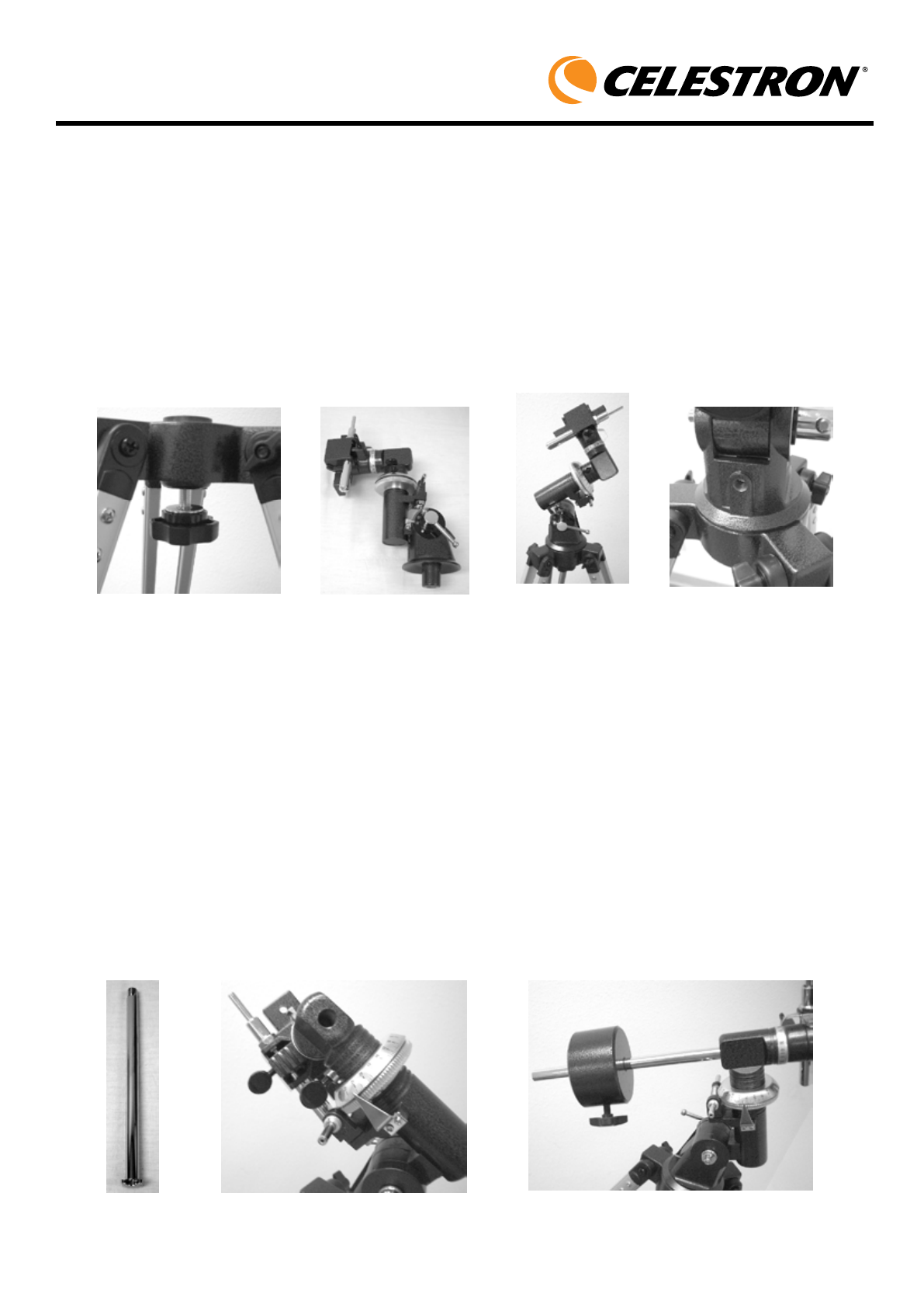

Рис. 2-8

Рис. 2-7

Рис. 2-9

Рис. 2-10

Рис. 2-12

Рис. 2-11

Рис. 2-13
