10

Установка и использование линзы

Барлоу

В комплект поставки телескопа включена линза барлоу 3x, позволяющая

повысить увеличение каждого окуляра в три раза. однако следует иметь в виду,

что увеличения можно применять только при идеальных условиях наблюдений

(см. раздел «Увеличение»).
при наблюдениях с телескопом-рефрактором удалите диагональную призму из

фокусировочного узла и установите на ее место линзу барлоу. Затем установите в линзу барлоу окуляр и закрепите его

фиксатором. Вы также можете установить линзу барлоу в диагональную призму, но в этом случае ход фокусировочного

узла может оказаться недостаточным для фокусировки с некоторыми окулярами.
при наблюдениях с телескопом-рефлектором линзу барлоу следует вставить непосредственно в фокусировочный

узел, перед окуляром.
наблюдения с использованием линзы барлоу лучше начинать с малых увеличений.


Установка искателя

для установки искателя:
1.  извлеките из коробки для аксессуаров искатель, установленный в крепление

(рис. 1-1 и 1-2).

2.  Снимите гайки с насечкой со шпилек, расположенных на трубе телескопа рядом

(рис. 2-22).

3.  Установите крепление искателя на шпильки и закрепите его гайками. помните,

что большая линза (объектив) искателя должна быть направлена в сторону

объектива трубы телескопа.

4.  Снимите защитные колпачки с объектива и окуляра искателя.

Юстировка искателя

для юстировки искателя следует выполнить следующие действия:

1.  В светлое время суток выберите какой-либо удаленный наземный объект и наведите на него телескоп, используя

окуляр с наименьшим увеличением (20мм).

2.  теперь посмотрите в искатель, обратив внимание на то, где расположен выбранный объект.
3.  не изменяя положения оптической трубы, поворачивайте регулировочные винты, расположенные вокруг

крепления искателя, до тех пор, пока выбранный объект не попадет в перекрестие искателя.

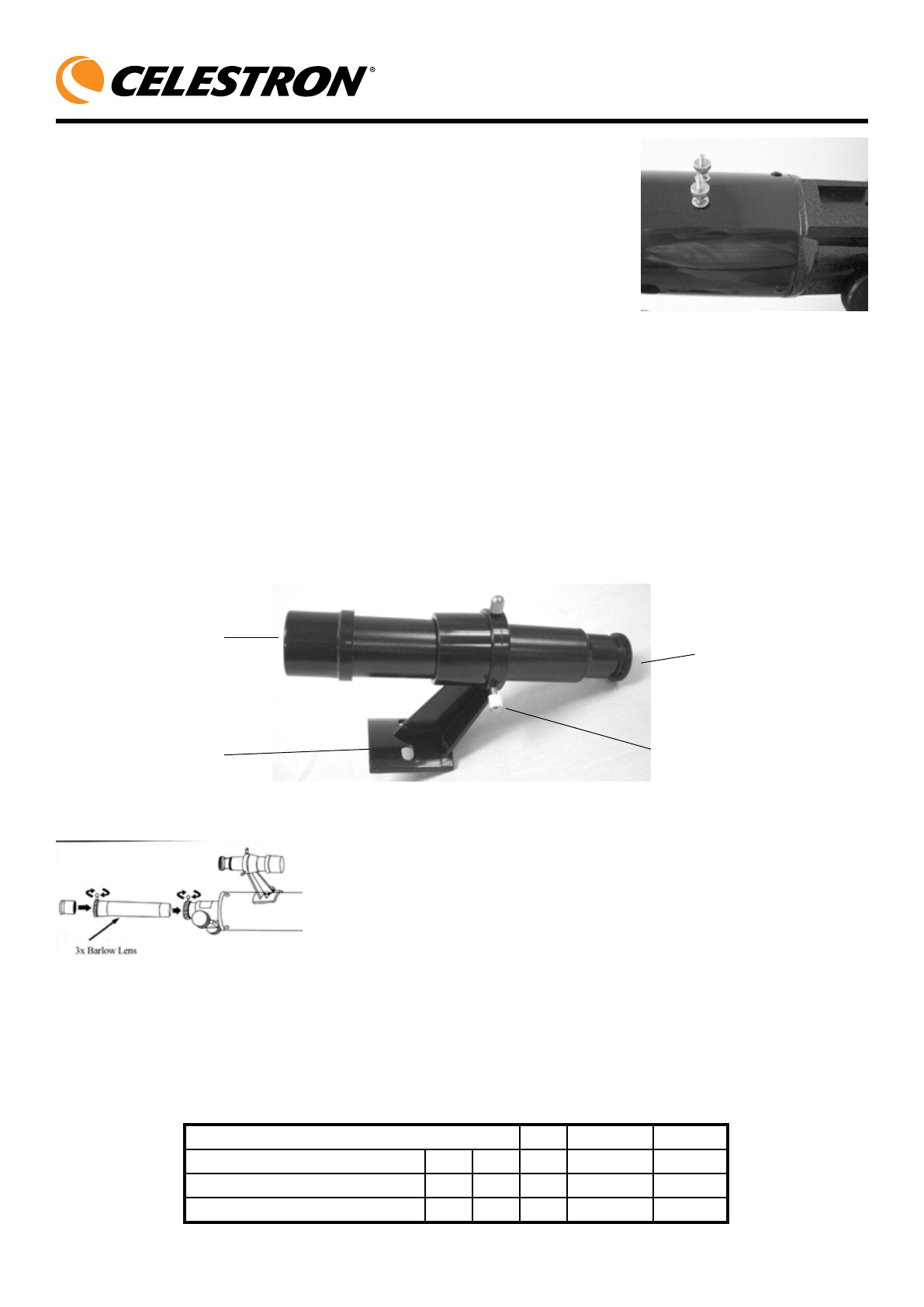

Рис. 2-22

Объектив

Крепление

Окуляр

Юстировочные винты

Рис. 2-22a   Искатель с креплением

Рис. 2-23

Увеличение телескопа с 3x линзой барлоу

60EQ 70EQ 80EQ 114EQ

127EQ

С окуляром 20 мм.

135x 105x 135x 135x

150x

С окуляром 4 мм.

675x 525x 675x 675x

450x
