14

Ориентация изображения

ориентация изображения, даваемого телескопом, определяется его оптической схемой и используемыми

аксессуарами. телескопы-рефракторы при использовании вместе с диагональным зеркалом дают прямое (не

перевернутое), но зеркальное изображение. при установке окуляра непосредственно в фокусировочный узел

телескопа-рефрактора (без использования диагонального зеркала), получаемое изображение получается и

зеркальным, и  перевернутым. Все телескопы-рефракторы серии PowerSeeker комплектуются диагональной

оборачивающей призмой вместо диагонального зеркала, поэтому они дают правильно ориентированное (не

перевернутое и не зеркальное) изображение. таким образом, эти телескопы позволяют наблюдать не только

астрономические, но и земные объекты.
телескопы-рефлекторы системы ньютона дают перевернутое (но не зеркальное) изображение. кроме того,

изображение  в них может располагаться под углом в зависимости от положения окуляра относительно земли.

однако благодаря использованию окуляра прямого изображения, которым комплектуются телескопы ньютона серии

PowerSeeker, эти телескопы также позволяют наблюдать земные объекты в правильной ориентации.

Фокусировка

для фокусировки телескопа нужно вращать ручку фокусировочного узла, расположенную под держателем окуляра

(рис 2-20 и 2-21). при повороте ручки фокусировочного узла от себя (по часовой стрелке, окуляр вдвигается в трубу

телескопа), вы фокусируетесь на объекте, расположенном дальше, чем тот объект, который вы наблюдаете в настоящее

время. при повороте ручки фокусировочного узла на себя (против часовой стрелки, окуляр выдвигается из трубы) вы

фокусируетесь на объекте, расположенном ближе того объекта, который вы сейчас наблюдаете.
примечание: если вы носите очки или контактные линзы, возможно, вам захочется снять их перед наблюдениями

в окуляр телескопа. однако при использовании фотоаппарата очки следует оставить для контроля резкости

изображения. если вы страдаете астигматизмом, корректирующие очки/ линзы не следует снимать в обоих случаях.

Увеличение

Вы можете изменять увеличение вашего телескопа при помощи сменных окуляров. для того чтобы вычислить

увеличение телескопа нужно разделить фокусное расстояние объектива на фокусное расстояние окуляра:

Увеличение (крат) = Фокусное расстояние объектива (мм) / Фокусное расстояние окуляра (мм)

В качестве примера рассчитаем увеличение телескопа PowerSeeker 80 EQ при наблюдении в 20-мм окуляр, входящий в

комплект поставки. для этого разделим фокусное расстояние объектива телескопа (900 мм) на фокусное расстояние окуляра

(20 мм). результат: 900 / 20 = 45 крат. аналогично рассчитывается увеличение при использовании любых других окуляров.
Следует иметь в виду, что у каждого телескопа есть предельное увеличение, обусловленное законами оптики и устройством

человеческого глаза. максимальное полезное увеличение равняется произведению диаметра объектива телескопа в мм на

коэффициент 2,4. например, для 80-мм телескопа PowerSeeker 80 EQ оно равняется 189 крат (80*2,4). при этом большинство

наблюдений вы будете производить с увеличением в диапазоне значений от 0,8 до 1,4 от диаметра объектива в миллиметрах

(для телескопа PowerSeeker 80 EQ это диапазон от 64 до 112 крат).
примечание: большие увеличения применяется в основном для наблюдения луны и планет при особо благоприятных

условиях видимости. используя 4-мм окуляр с 3-кратной линзой барлоу, вы можете добиться очень большого увеличения,

однако при этом изображение будет тусклым и малоконтрастным. для повышения яркости и улучшения контраста

изображения следует уменьшить увеличение телескопа.

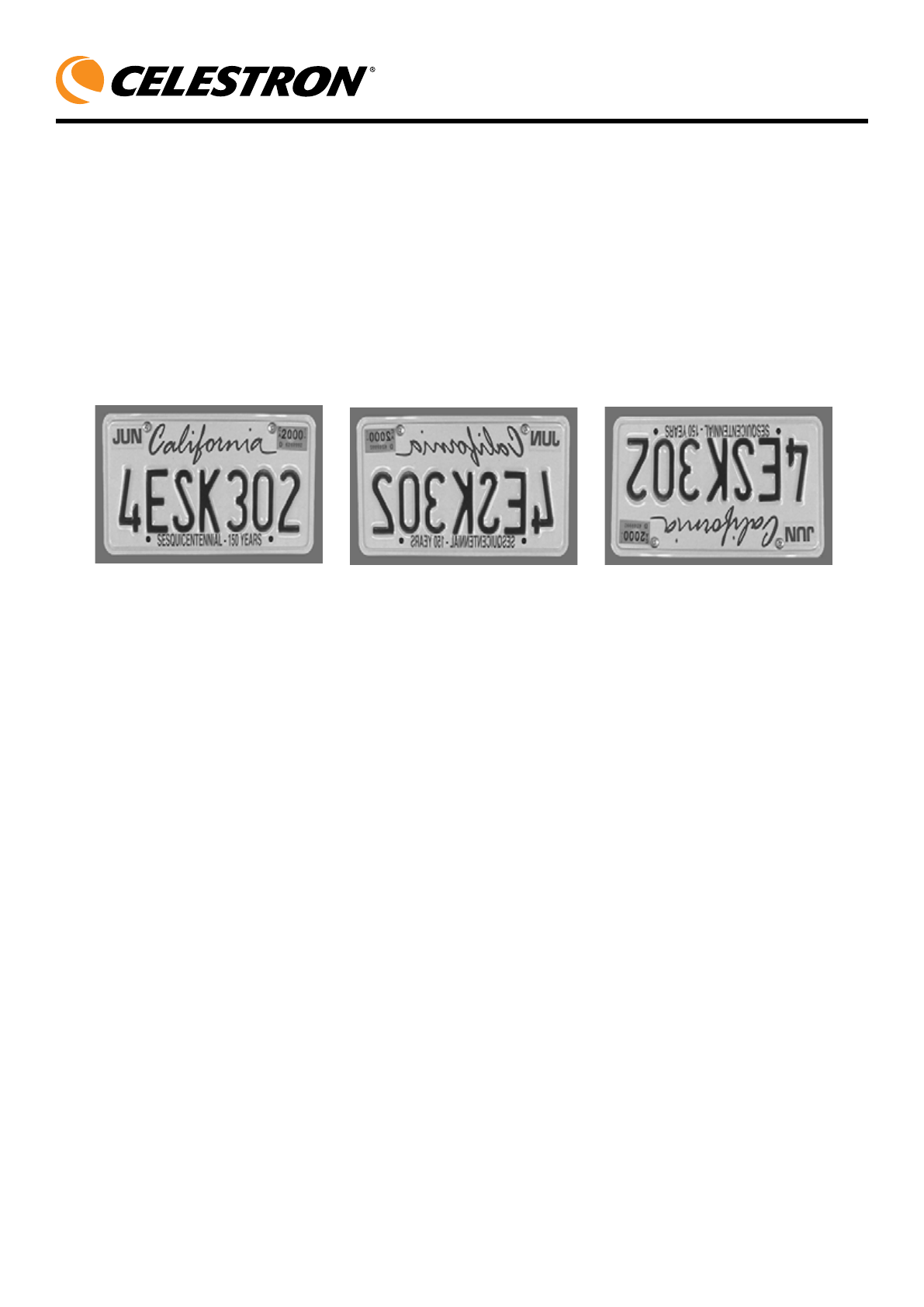

Прямое изображение, получаемое

в телескопах-рефракторах с

оборачивающей призмой, а также

в рефлекторах с окуляром прямого

изображения.

Зеркальное изображение,

получаемое в телескопах-

рефракторах с диагональным

зеркалом.

 Перевернутое изображение,

получаемое в телескопах-

рефракторах без диагонального

зеркала, а также в рефлекторах

системы Ньютона.
