9

Установка держателя пульта управления

К  телескопу  прилагается  удобный  держатель  пульта  управления,  который  легко
пристегивается к любой из опор треноги. Для установки держателя просто поверните
его  квадратным  пластиковым  выступом  вверх,  приставьте  к  опоре  треноги  и
надавите до щелчка.

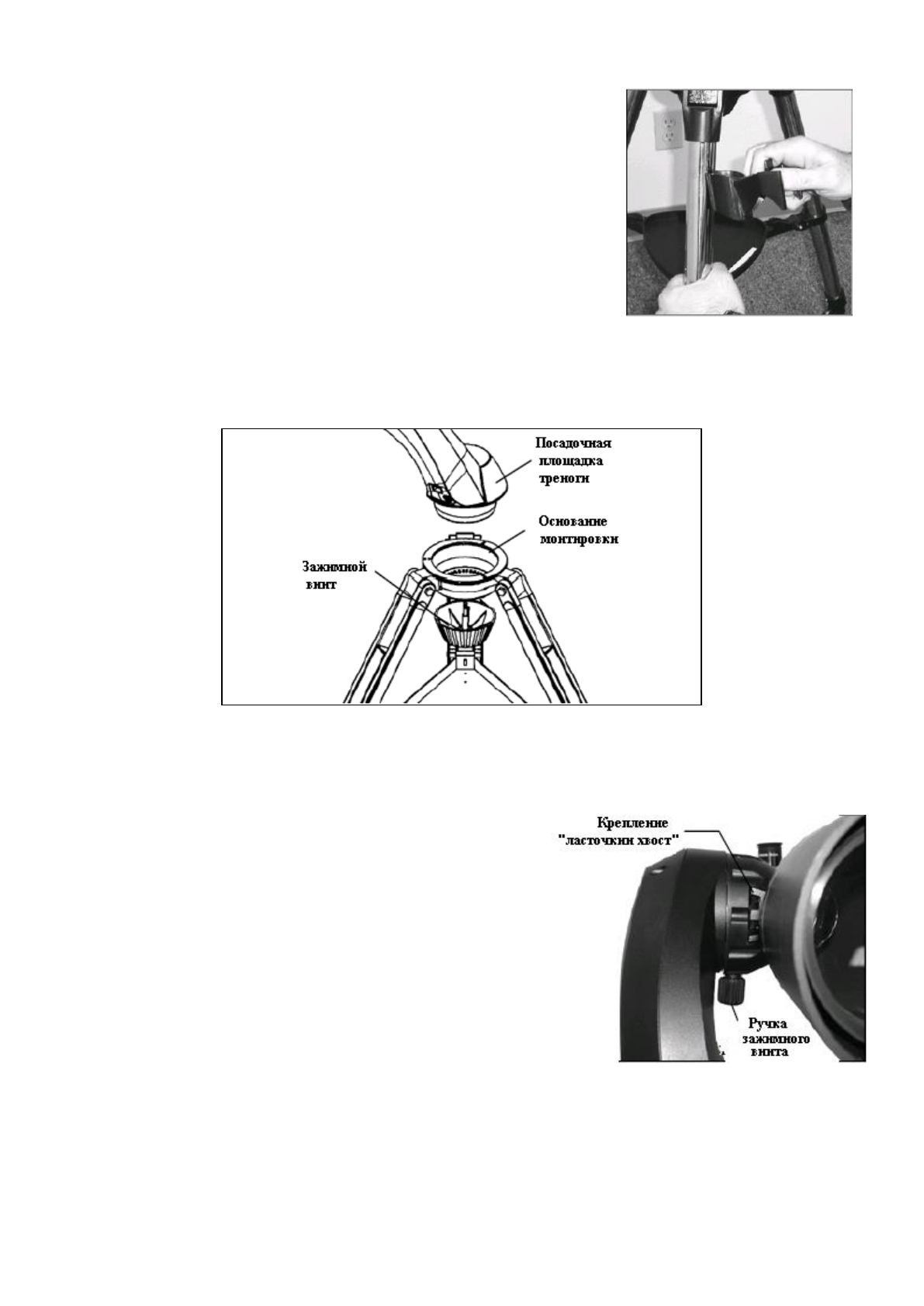

Установка вилочной монтировки на треногу.

По  окончании сборки треноги оптическая  труба  и вилочная  монтировка  с  легкостью
устанавливается  на  нее  с  помощью  быстроразъемного  стяжного  винта,
расположенного под посадочной площадкой треноги.

1.

Вставьте основание вилочной монтировки в посадочную площадку

треноги.

2.

Закрутите зажимной винт в отверстие в нижней части основания
монтировки и затяните его вручную.

Рис. 2-3

Рис. 2-4

Установка телескопа на монтировку

Для установки оптической трубы на монтировку используется крепление "ласточкин хвост". Для установки следует:

1.

Ослабьте зажимной винт.

2.

Вставьте  крепежную  планку  оптической  трубы  в  зажим
вилочной  монтировки.  Убедитесь,  что  надпись  на  боковой
части  трубы  не  оказалась  перевернутой  после  установки  на
монтировку.

3.

Прочно  закрепите  трубу  на  монтировке,  вручную  затянув
зажимной винт.

Сборка телескопа NexStar завершена и теперь можно приступать к
установке дополнительных принадлежностей.

Диагональное зеркало

(Только для моделей 60, 80 и 102 мм)

Диагональное  зеркало  преломляет  свет  из  трубы  телескопа  под
прямым  углом.  При  астрономических  наблюдениях  это  позволяет
выбрать  более  удобную  позицию,  чем  если  бы  приходилось
смотреть  в  окуляр,  установленный  непосредственно  на  трубу.  Для
установки зеркала:

Рис. 2-5
