1.

Ослабьте зажимной винт на фокусировочном узле так, чтобы он освободил гнездо для окуляра. Снимите
пылезащитную крышку с фокусировочного узла.

2.

Вставьте диагональное зеркало хромированным наконечником в фокусировочный узел.

3.

Зафиксируйте диагональное зеркало зажимным винтом.
Для изменения угла наклона диагонального зеркала ослабьте зажимной винт на фокусировочном узле так, чтобы
зеркало свободно вращалось. Поверните его в нужное положение и затяните зажимной винт.

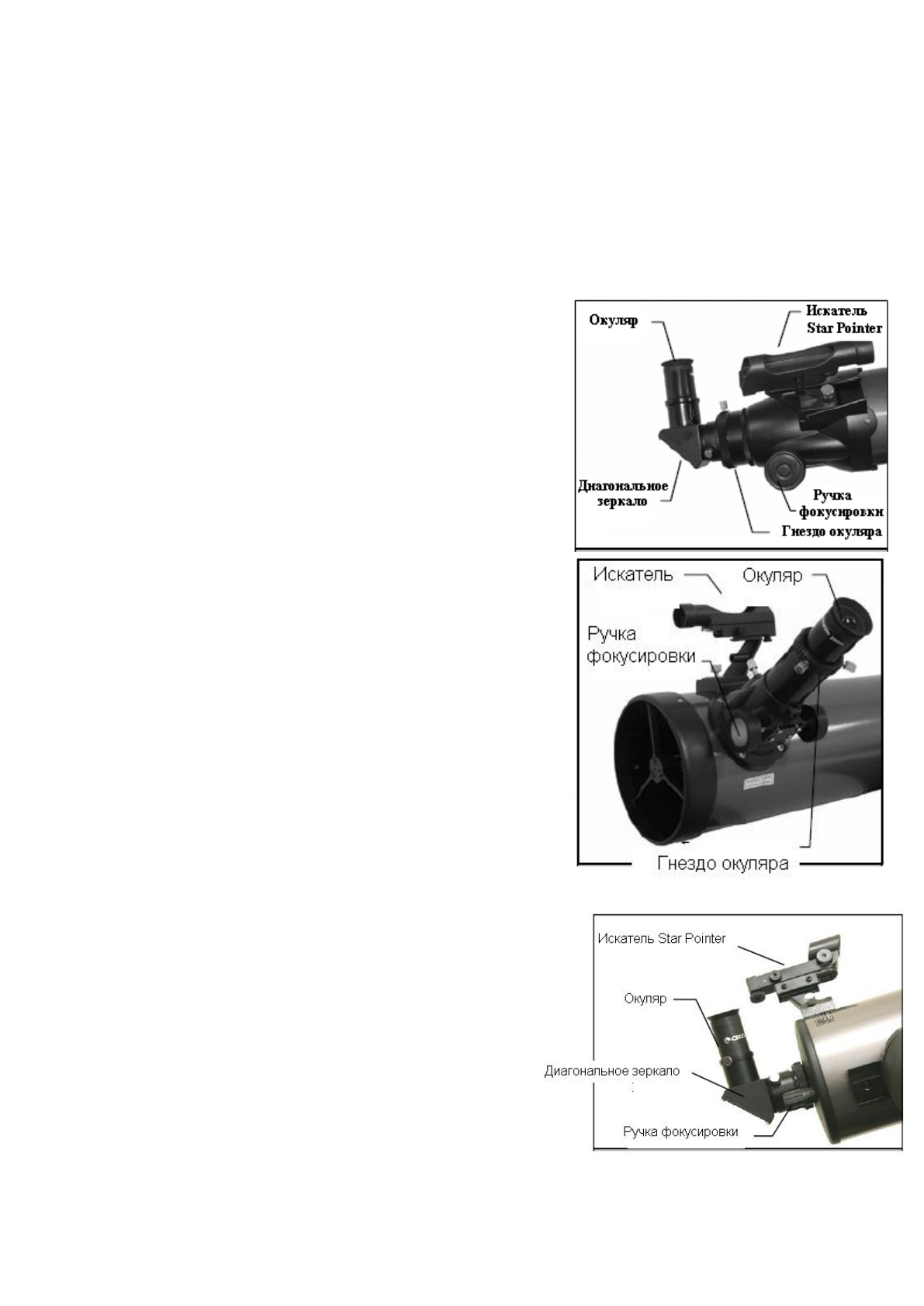

Окуляр

Окуляр - это элемент оптической системы, который увеличивает
изображение, проецируемое телескопом. Окуляр вставляется
непосредственно в фокусировочный узел (модели  130 мм), либо в
диагональное зеркало (модели 102 мм) Для установки окуляра:

Для модели 102 мм:

1.

Ослабьте  зажимной  винт  на  диагональном  зеркале,  чтобы  он
освободил  гнездо  для  окуляра.    Снимите  пылезащитную  крышку  с
диагонального зеркала.

2.

Вставьте 25 мм окуляр хромированным наконечником в диагональное
зеркало.

3.

Зафиксируйте окуляр зажимным винтом.

Для  снятия  окуляра  ослабьте  зажимной  винт  на  диагональном
зеркале и вытащите окуляр.

Для модели 130 мм:

1.

Ослабьте  зажимной  винт  в  верхней  части  гнезда  окуляра  на
фокусировочном узле и снимите заглушку с гнезда окуляра.

2.

Вставьте  окуляр  25  мм    хромированным  наконечником  в
фокусировочный узел.

3.

Зафиксируйте окуляр зажимным винтом.

Для  снятия  окуляра  ослабьте  зажимной  винт  на  гнезде  окуляра  и
вытащите окуляр.

Для моделей 90 мм и 127 мм:

1.

Ослабьте зажимной винт на диагональном зеркале, чтобы

он освободил гнездо для окуляра.  Снимите пылезащитную крышку с
диагонального зеркала.

2.

Вставьте  25  мм  окуляр  хромированным  наконечником  в

диагональное зеркало.

3.

Зафиксируйте окуляр зажимным винтом.

Для  снятия  окуляра  ослабьте  зажимной  винт  на  диагональном
зеркале и вытащите окуляр.

Окуляры  различаются  по  фокусному  расстоянию  и  диаметру
цилиндра. Фокусное расстояние  указывается на  корпусе окуляра.
Чем  больше  фокусное  расстояние,  тем  слабее  увеличение,  и
наоборот,  чем  оно  меньше,  тем  больше  мощность  увеличения.  В
основном  следует  использовать  окуляры  с  малым  и  средним
увеличением.  Подробнее  о  том,  как  рассчитывается  мощность,
см. раздел "Расчет увеличения".

Диаметр  цилиндра  –  это  диаметр  втулки  окуляра,  вставляющейся  в  гнездо  диагонального  зеркала  или
фокусировочного узла. Для телескопа NexStar используются окуляры со стандартным диаметром, равным 1,25".
