11

Фокусировка

Для  наведения  резкости  поверните  одну  из  ручек,  расположенных  на  фокусировочном  узле  (см.  рис.  2.6  и  2.7).
Вращайте ручку фокусировки до тех пор, пока не добьетесь резкого изображения. После этого поворотом ручки на
себя можно настраиваться на более близкие объекты,  вращением от себя – на дальние объекты.

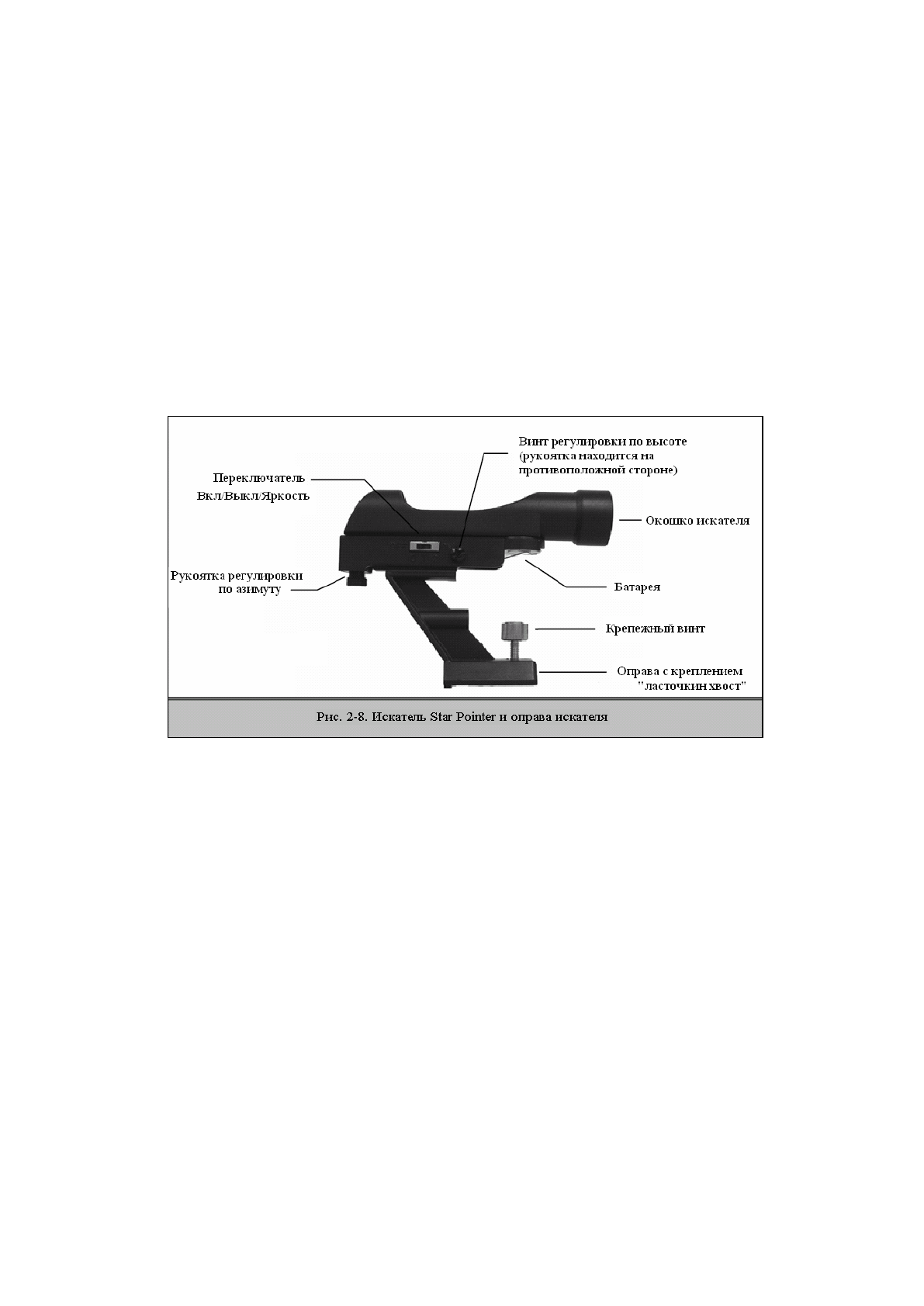

Искатель Star Pointer

Искатель  Star  Pointer  позволяет  очень  быстро  и  легко  наводить  телескоп  точно  на  нужный  небесный  объект,  как
если бы  у  вас  была  лазерная  указка,  которой можно  водить  по  ночному  небу.  Искатель Star Pointer –  это  средство
наведения  с  нулевым  увеличением,  в  котором  используется  стекло  со  специальным  покрытием  для  наложения
изображения  маленькой  красной  точки  на  ночное  небо.  Посмотрите  через  искатель  и,  не  закрывая  второй  глаз,
просто  вращайте  телескоп  до  тех  пор,  пока  красная  точка  в  искателе  не  совместится  с  объектом,  наблюдаемым
невооруженным глазом. Красная точка проецируется не лазерным лучом, а светодиодом, безвредным для стекла и
глаз.

Искатель  оснащен  регулировкой  яркости,  винтами  регулировки  по  обеим  осям  и  оправой  для  крепления  на  телескоп.
Прежде чем его можно будет приступать к работе с ним, его необходимо установить на оптическую трубу и тщательно
отрегулировать.


Установка искателя

1.

Наденьте искатель на крепление на корпусе фокусировочного узла так, чтобы окуляр был направлен в
сторону нижней части трубы.

2.

Зафиксируйте искатель, затянув крепежный винт.


Работа с искателем

Искатель Star Pointer питается от литиевой батарейки 3V с увеличенным сроком службы, расположенной под его
передней частью. Как и все искатели, Star Pointer требуется предварительно выставить параллельно оптической оси
телескопа. Это легко сделать с помощью рукояток поворота по азимуту и высоте, расположенных, соответственно, на
боковой и нижней части корпуса искателя. Процедуру регулировки лучше всего проводить в ночное время, так как
красная отметка при дневном свете трудноразличима.

Для настройки искателя Star Pointer выполните следующее:

1.

Перед тем, как воспользоваться искателем, необходимо извлечь защитную пластмассовую прокладку между

батарейкой и зажимом.
2.

Для включения искателя переведите переключатель в положение 1 «On». Для увеличения уровня яркости
красной точки, переведите переключатель в положение 2 «On».

3.

 Найдите какую-нибудь яркую звезду или Луну и наведите на него телескоп, используя окуляр с наименьшим

увеличением.
4.

Не закрывая второго глаза, посмотрите через окошко искателя на выбранную звезду.

5.

При точной настройке искателя красная отметка совпадет с данной звездой. Если ось искателя не
отрегулирована, отметьте положение красной метки относительно звезды.

6.

Не изменяя положения оптической трубы, вращайте рукоятки регулировки по высоте и азимуту так,
чтобы изображение красной точки четко совпало с выбранной звездой.

После этого искатель будет готов к работе.

Всегда выключайте искатель после наведения на объект: это
