53

REAL SMART MIG 200

10.10. ЭКОНОМИЯ ЗАЩИТНОГО ГАЗА

Экономию защитного газа можно получить за счет использования двухступенчатого регу-

лятора или экономайзера.

Двухступенчатый  регулятор  У-30/АР-40-Д-Р  (См.  рис.  10.11)  позволяет  сократить  потре-

бление газа, в особенности при точечной сварке с регулярным включением и отключением
подачи газа за счет избавления от «пшиков», которые значительно увеличивают время нача-
ла сварочного процесса на 3 – 5 секунд.

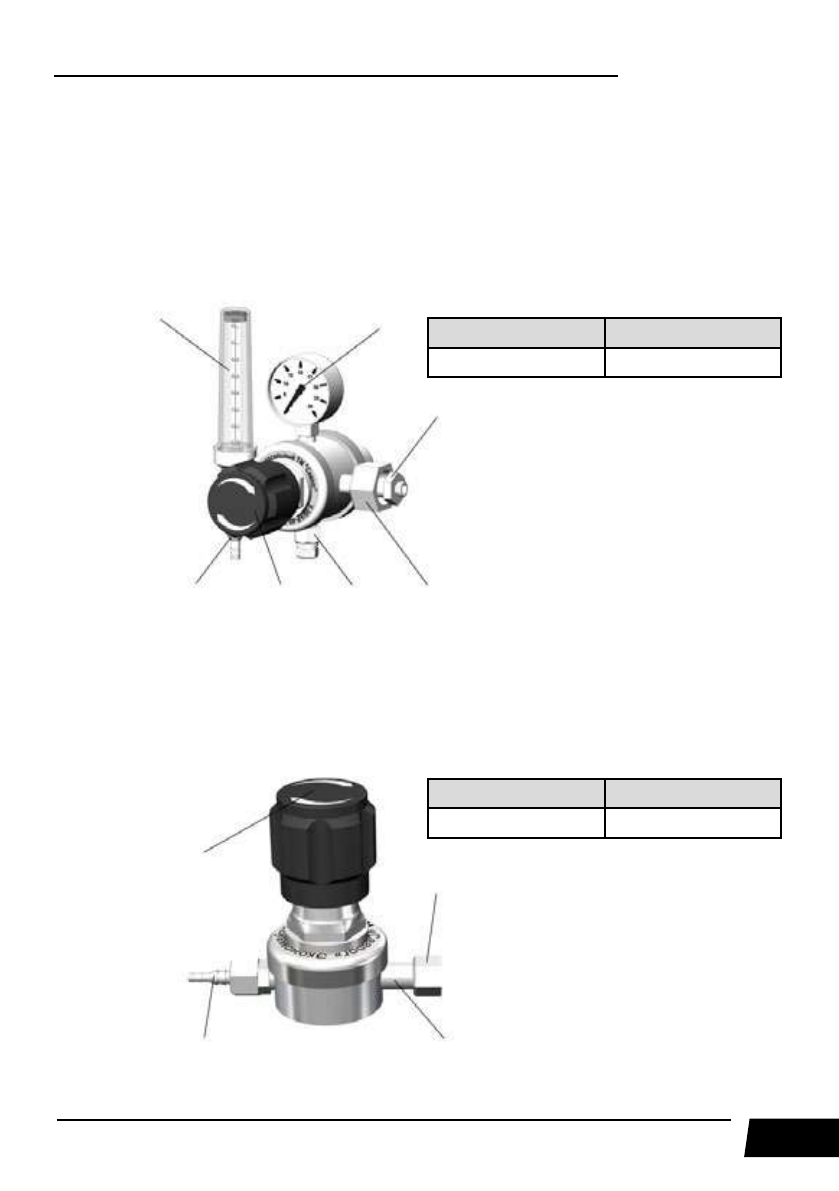

Рис. 10.11. Двухступенчатый регулятор расхода газа с ротаметром.

1) Накидная гайка.  2) Манометр входного давления.  3) Винт регулировочный.  4) Ротаметр.

5) Ниппель универсальный.  6) Клапан предохранительный.  7) Штуцер входной.

Экономайзер  Р1  (См.  рис.  10.12)  предназначен  для  понижения  давления  газа,  поступаю-

щего из регулятора/редуктора, и автоматического поддержания заданного расхода постоян-
ным. Экономайзер можно совмещать с любым редуктором/регулятором ТМ «Сварог».

Рис. 10.12. Экономайзер Р1.

1) Штуцер входной.  2) Накидная гайка.  3) Винт регулировочный.  4) Ниппель универсальный.

Наименование

Артикул

У-30/АР-40-Д-Р

00000096616

Наименование

Артикул

ЭКОНОМАЙЗЕР Р1

00000096623

4

2

7

1

6

3

5

3

4

1

2
