26

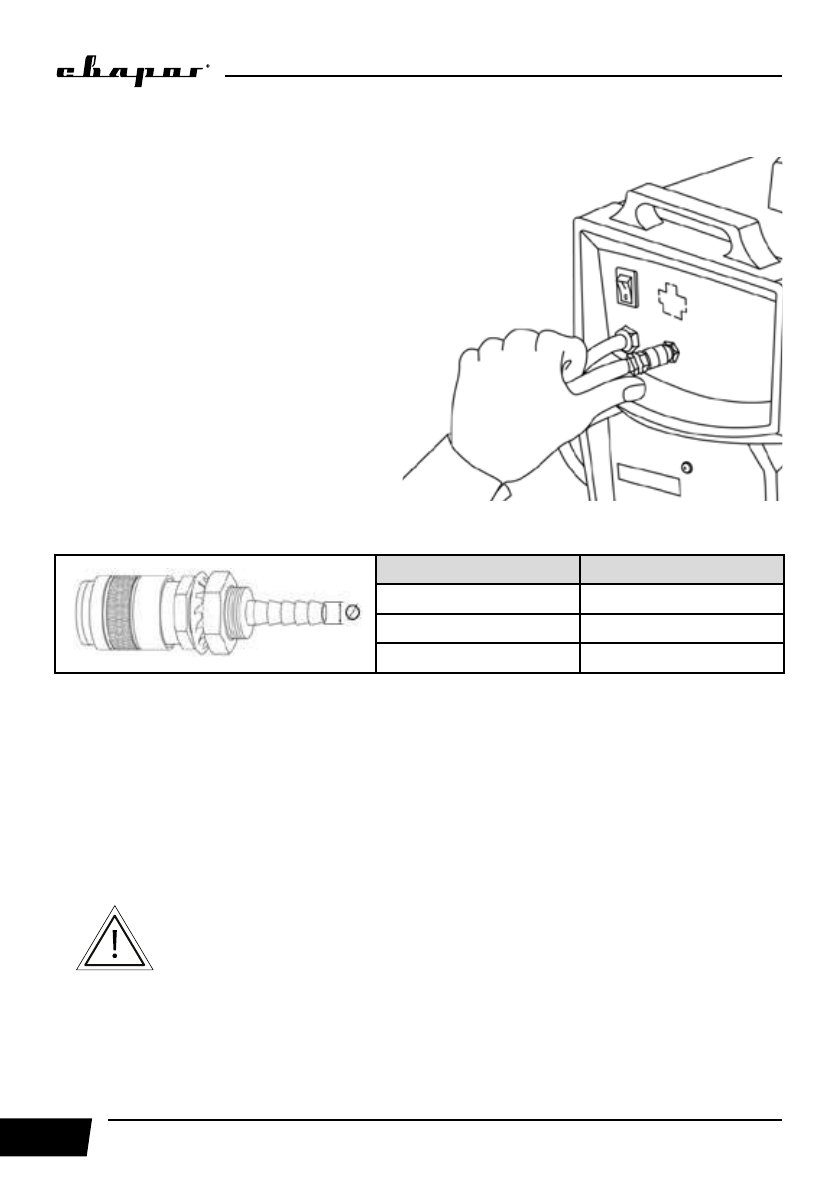

9.2. ПОДКЛЮЧЕНИЕ ГАЗОВОГО ШЛАНГА
Подсоедините газовый шланг к газовому
разъёму аппарата (См. рис. 9.4) и к газо-
вому редуктору, присоединенному к бал-
лону.
Для подключения используйте быстро-
съёмное соединение (См. рис. 9.5).
Рис. 9.4. Подключение газового шланга.
Ø
, мм
Артикул
6
IZT8095
8
IZT8091
10
IZT8092
Рис. 9.5. Быстросъёмное соединение.
При подключении баллон и редуктор должны быть закрыты. Система газоснабжения, со-
стоящая из газового баллона, редуктора и газового шланга, должна иметь плотные соеди-
нения (используйте винтовые хомуты), чтобы обеспечить надежную подачу газа и защиту
сварочного шва.
9.3. ПОДКЛЮЧЕНИЕ СВАРОЧНОЙ ГОРЕЛКИ
Подключите сварочную горелку для MIG сварки в «евроразъём» на передней панели сва-
рочного аппарата (См. рис. 9.6).
ВНИМАНИЕ! Выбор полярности указан в разделе 10.1.
Вставьте силовой наконечник (См. таблицу 9.1) кабеля клеммы заземления в панельную
розетку (См. таблицу 9.2) со знаком «+» или «-» на передней панели аппарата. Поверните его
до упора по часовой стрелке. Убедитесь в плотной фиксации соединения. Закрепите клемму
заземления на заготовке.
