43
REAL SMART MIG 200

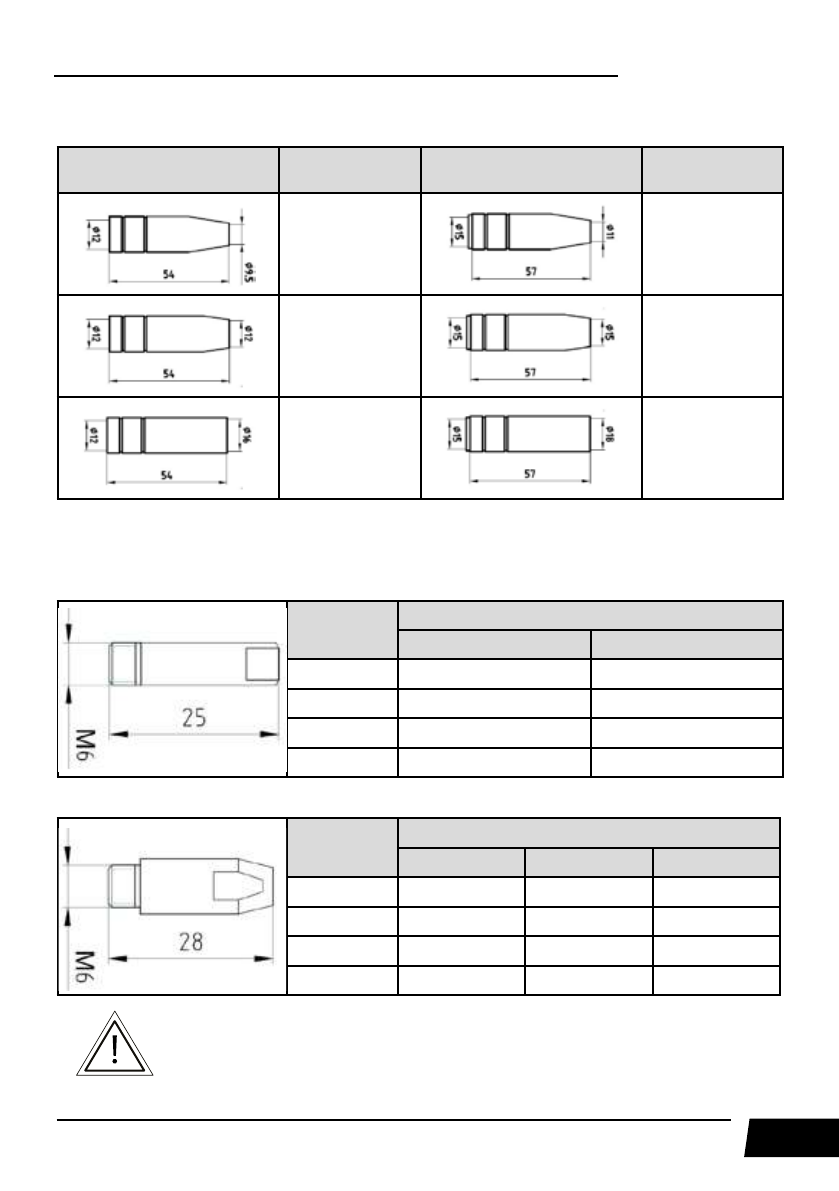

Таблица 10.2. Сопло для сварочных горелок.
MS 15, UC1500-30ER
Артикул
MS 25
Артикул
ICS0062
ICS0077
ICS0063
ICS0078
ICS0064
ICS0079
Сварочные наконечники для данных типов горелок взаимозаменяемые (См. табл. 10.2,
10.3). Применение наконечников указано в таблице 10.5.
Таблица 10.3. Сварочные наконечники для горелок типа MS 15, UC1500-30ER.
Диаметр
проволоки
Артикул
E-CU
E-CU-AL
0,6
ICU0003-06
–
0,8
ICU0003-08
ICU0003-58
0,9
ICU0003-09
ICU0003-59
1,0
ICU0003-10
ICU0003-60
Таблица 10.4. Сварочные наконечники для горелок типа MS 25.
Диаметр
проволоки
Артикул
E-CU
E-CU-AL
CU-CR-ZR
0,6
ICU0004-06
–
–
0,8
ICU0004-08
ICU0004-58
ICU0004-78
0,9
–
ICU0004-59
–
1,0
ICU0004-10
ICU0004-60
ICU0004-80
Для увеличения срока службы наконечника и сопла перед сваркой реко-
мендуется обрабатывать их специальными антипригарными составами.
