REAL SMART MIG 200
6. ОПИСАНИЕ АППАРАТА
На рисунке 6.1 показан вид аппарата спереди и сзади.

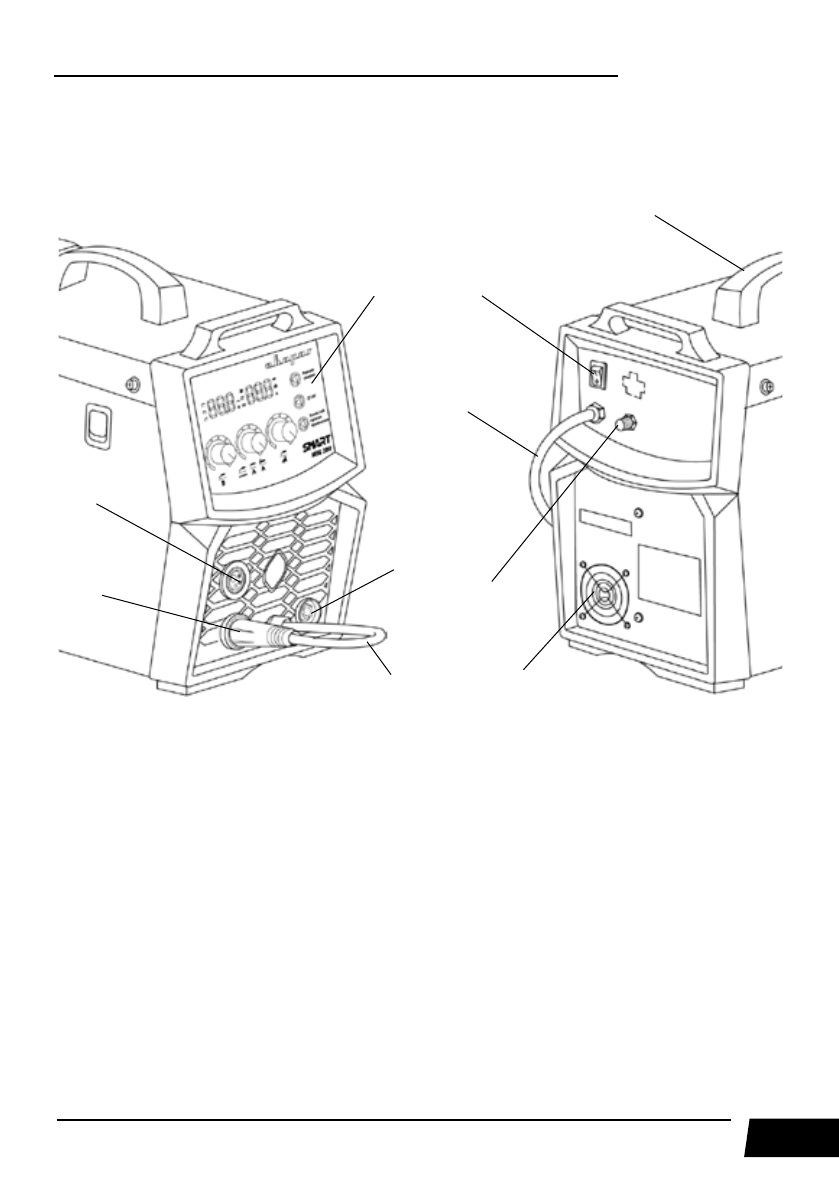

Рис. 6.1. Вид аппарата спереди и сзади.
1. Панель управления (См. рис. 7.1).
2. Разъём подключения горелки.
3.Панельная розетка «+» ОКС 35-50.
4. Кабель переключения полярности.
5. Панельная розетка «-» ОКС 35-50.
6. Ручка для транспортировки.
7. Кнопка включения.
8. Быстросъёмное соединение.
9. Сетевой кабель.
10. Вентиляционные отверстия.
1
2
3
5
4
6
7
8
9
10
Содержание
- 5 пользованием оборудования.; ОБРАТИТЬ ВНИМАНИЕ! Особенности, требующие повышенного внимания; ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
- 6 одном из ведущих мировых производителей.
- 7 позволяет использовать аппарат для широкого перечня задач.; Параметры для ММА сварки:
- 8 подзарядки батарей или аккумуляторов, запуска двигателей.; МЕРЫ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СВАРОЧНЫХ РАБОТ
- 9 МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ГАЗОВЫМИ БАЛЛОНАМИ; дотвращения их падения.
- 11 ВНИМАНИЕ! Несмотря на защиту корпуса аппарата от попадания влаги,
- 12 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Наименование параметра
- 13 На рисунке 6.1 показан вид аппарата спереди и сзади.
- 15 ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ; На рисунке 7.1 показана передняя панель аппарата.
- 16 На рисунке 7.2 показан экран параметров аппарата.
- 20 Для выхода из меню пользователя
- 21 MIG
- 22 Дожигание проволоки:; регулирует вылет проволоки относительно сварочного наконеч-
- 23 поломки оборудования.; ВНИМАНИЕ! Не переносите сварочный аппарат грузоподъёмными меха-; ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ ОТ СТЕН; ухудшить охлаждение и уменьшить ПН аппарата.
- 24 ПОРЯДОК УСТАНОВКИ ОБОРУДОВАНИЯ НА ПОВЕРХНОСТИ; ВНИМАНИЕ! Не превышайте угол наклона в 15 ° во избежание опроки-; ОСНОВНЫЕ ПРАВИЛА ПОДКЛЮЧЕНИЯ ОБОРУДОВАНИЯ К; Правильно
- 25 Подсоедините сетевой кабель к элек-
- 26 Артикул
- 27 ВНИМАНИЕ! При неплотном подсоединении кабелей возможны выгора-
- 31 Механизм подачи проволоки показан на рисунке 9.12.
- 32 ПОРЯДОК ЗАПРАВКИ СВАРОЧНОЙ ПРОВОЛОКИ
- 36 Не допускайте перекос дверцы во избежание поломки петель.
- 37 выбирается в; Индуктивность
- 39 и FCAW СВАРКИ; проволока – горелка подсоединена в разъём «-».
- 40 Краткое обозначение способов сварки:; СМЕНА ПОЛЯРНОСТИ
- 41 ГОРЕЛКА ДЛЯ ПОЛУАВТОМАЧЕСКОЙ СВАРКИ; локи от сварочного аппарата к свариваемому изделию.; ВНИМАНИЕ! Не превышайте ПН горелки во избежание ее перегрева.; ние
- 42 РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
- 44 ходимо заменить на тефлоновый.; СМЕНА СТАЛЬНОГО НАПРАВЛЯЮЩЕГО КАНАЛА; Открутите сварочный
- 46 Канал поставляется с запасом по длине.; СМЕНА ТЕФЛОНОВОГО НАПРАВЛЯЮЩЕГО КАНАЛА
- 54 ВЛИЯНИЕ ВЫЛЕТА ПРОВОЛОКИ НА ФОРМУ СВАРОЧНОГО ШВА
- 62 Включите сварочный аппарат
- 64 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ ММА СВАРКИ
- 65 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ ММА СВАРКИ; Данные рекомендации носят ознакомительный характер.; • касанием электрода впритык и отведением его вверх
- 68 дуги вплоть до частых кратковременных замыканий.
- 70 дована обратная полярность.; При сварке на постоянном токе также следует учитывать эффект; электромагнитного; электрододержателя и обратный кабель.; белей с целью уменьшения падения напряжения на кабелях.; пользования кабелей 3 – 5 метровой длины.
- 72 ВЫБОР ПОКРЫТОГО ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ; ла при сварке в нижнем положении показана в таблице 12.2.
- 73 ПОДГОТОВКА АППАРАТА ДЛЯ TIG LIFT СВАРКИ; При неплотном подсоединении кабелей возможны выгорания
- 76 ПАМЯТКА ПЕРЕД НАЧАЛОМ РАБОТЫ ДЛЯ TIG Lift СВАРКИ
- 77 ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG LIFT СВАРКИ; Наименование показателя; и другие смеси газов.
- 80 РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК; чения шва необходимого качества.; В таблице представлены наиболее часто используемые позиции
- 82 ВОЛЬФРАМОВОГО ЭЛЕКТРОДА
- 84 мм
- 86 Способ поджига; касанием; выполняется по аналогии с покрытым электродом. При очень; от сопла горелки; – наиболее простой способ поджига сварочной дуги
- 87 от присадочного прутка; используется, если предъявляются повышенные; Способ поджига; используется, если предъявляются повышенные
- 88 ОСОБЕННОСТИ ПОЗИЦИОНИРОВАНИЯ СВАРОЧНОЙ ГОРЕЛКИ; При аргонодуговой сварке также следует не забывать про противо-
- 91 ЭЛЕКТРОДА И РЕЖИМОВ СВАРКИ; составу основного металла.
- 93 ВЫБОР РАЗДЕЛКИ КРОМОК СВАРИВАЕМОГО МЕТАЛЛА
- 97 – кратчайшее расстояние от поверхности одной из свариваемых
- 98 ПРОБЛЕМЫ И ИХ РЕШЕНИЯ ДЛЯ MIG/MAG И MMA СВАРКИ
- 102 КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ; собами, не прибегая к лабораторным испытаниям.
- 103 ПРОВЕРКА СОЕДИНЕНИЯ С ПОМОЩЬЮ МАКРОШЛИФОВ; Состав для травления:
- 104 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Для выполнения технического обслуживания требуется; Периодичность; Общие рекомендации
- 105 УСТРАНЕНИЕ НЕПОЛАДОК; ВНИМАНИЕ! Ремонт данного сварочного оборудования в случае; Неисправность
- 110 Внимание! Перед использованием изделия ВНИМАТЕЛЬНО изучите раз-
