Ресанта САИПА-350 (MIG/MAG) - Инструкция по эксплуатации - Страница 15

Ред. 2

15

5.2

Панель управления источника сварочного тока

На  рисунке  представлен  внешний  вид  передней  панели

управления

источника

сварочного

тока

с

указанием

всех

функциональных элементов.

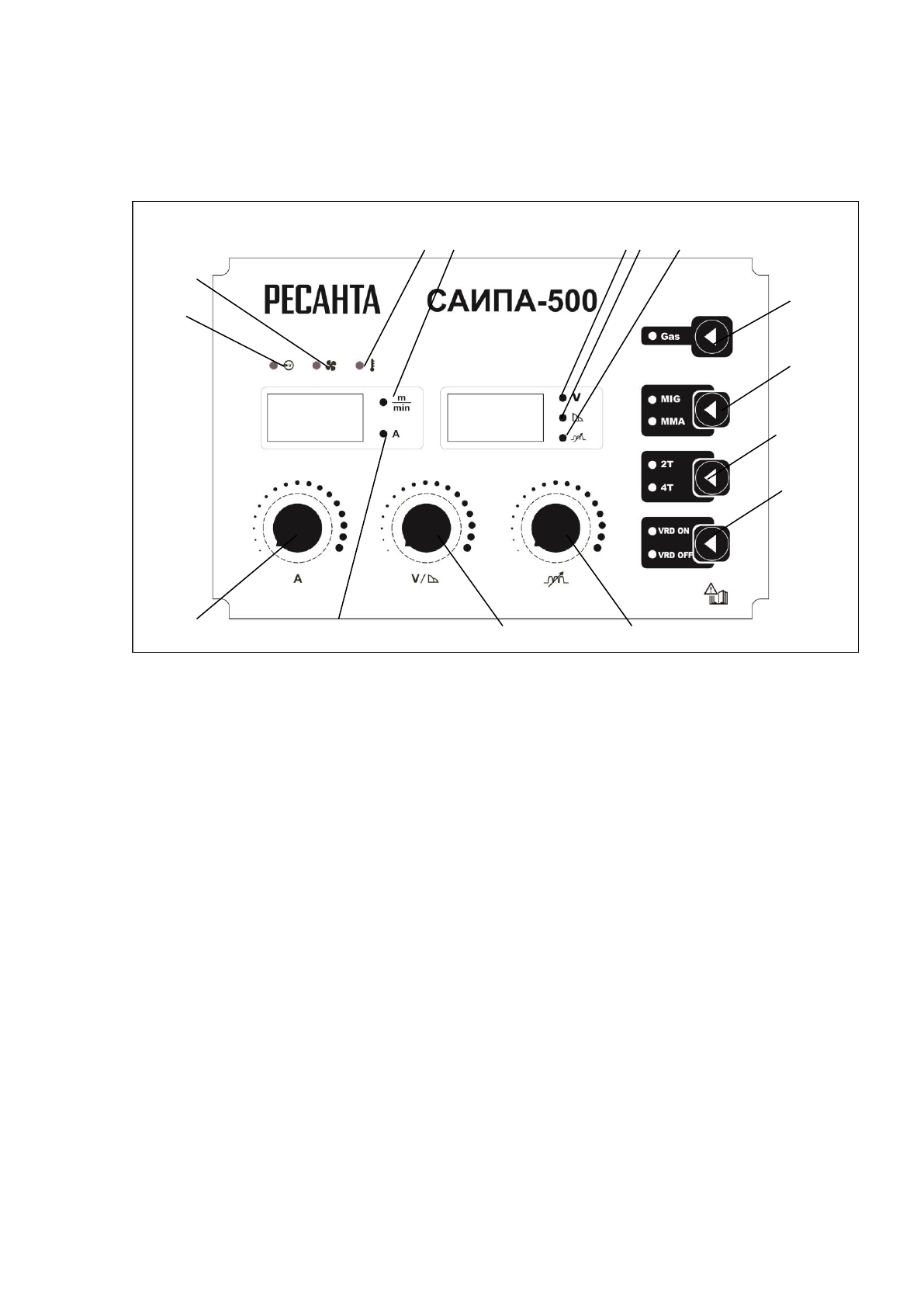

Рис. 2. Панель управления источника сварочного тока

1.

Регулятор  тока  –  регулятор  величины  сварочного  тока  и  подачи

сварочной проволоки для (режимы MIG/MAG)
2.

Индикатор сети – отображает подключение к питающей сети.

3.

Индикатор работы вентилятора охлаждения

4.

Индикатор  перегрева  –  отображает  перегрев  оборудования,

срабатывает  при  превышении  допустимой  температуры  сварочного
аппарата,  при  этом  срабатывает  защита  от  перегрева,  и  аппарат
отключается. После охлаждения аппарат переходит в рабочий режим.
5.

Индикатор скорости подачи проволоки

6.

Индикатор  сварочного  тока  –  цифровой  дисплей,  на  котором

отображается  значение  сварочного  тока  при  настройке  параметров  и
во время сварки.
7.

Индикатор сварочного напряжения в режиме MIG/MAG.

8.

Индикатор функции форсажа дуги в режиме ММА

9.

Индикатор  индуктивности  (динамики  дуги)  –  регулирует  степень

жесткости дуги при MIG/FCAW сварки
10.

Кнопка тестовой продувки газа

11.

Переключатель  видов  сварки  MIG/MMA.  MMA  –  ручная  дуговая

сварка;  MIG  –  механизированная  полуавтоматическая  сварка  (это  же

1

2

3

4  5

6

7  8

9

10

11

12

13

14

15
