Ресанта САИПА-200 ПРОФ - Инструкция по эксплуатации - Страница 19

Ред.

1

.1

19

1. Подсоедините  сетевой  кабель  к  электросети  с  требуемыми  параметрами.

Проверьте надежность соединения кабеля и сетевой розетки.

2. Подсоедините  газовый  шланг  к  газовому  разъему  аппарата  и  к  газовому

редуктору  на  баллоне.  При  подключении  баллон  и  редуктор  должны  быть

закрыты.  Все  подключенные  агрегаты  должны  иметь  плотные  соединения  в

местах  соединений,  чтобы  обеспечить  надежную  подачу  газа  и  защиту

сварочного шва.

3. Подключите  сварочную  горелку  (пистолет)  для  MIG/MAG  сварки  в

«евроразъем» на передней панели сварочного аппарата.

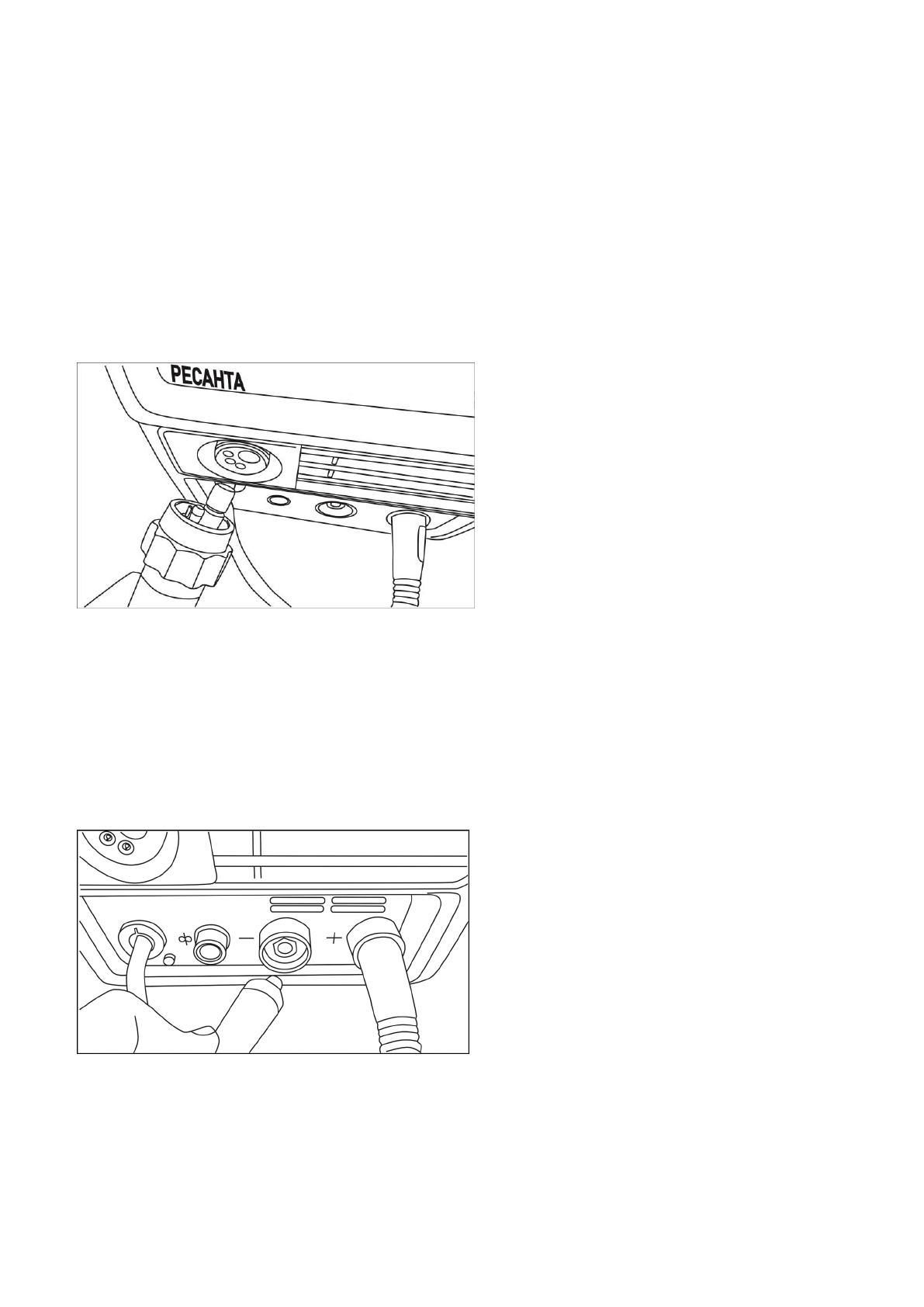

Рис.

6

 Подключение сварочной горелки к аппарату

4. Вставьте  силовой  наконечник  кабеля  клеммы  заземления  в  панельную

розетку со знаком «+» или «

-

» (в зависимости от необходимых технологических

задач)  на  передней  панели  аппарата,  поверните  его  до  упора  по  часовой

стрелке  и  убедитесь  в  плотной  фиксации  соединения.  Закрепите  клемму

заземления на заготовке.

Рис.

7

 Подключение кабеля заземления к аппарату

5. Одновременно  двумя  руками  потяните  защелки  крышки  на  себя,  откройте

крышку сварочного аппарата.
