18

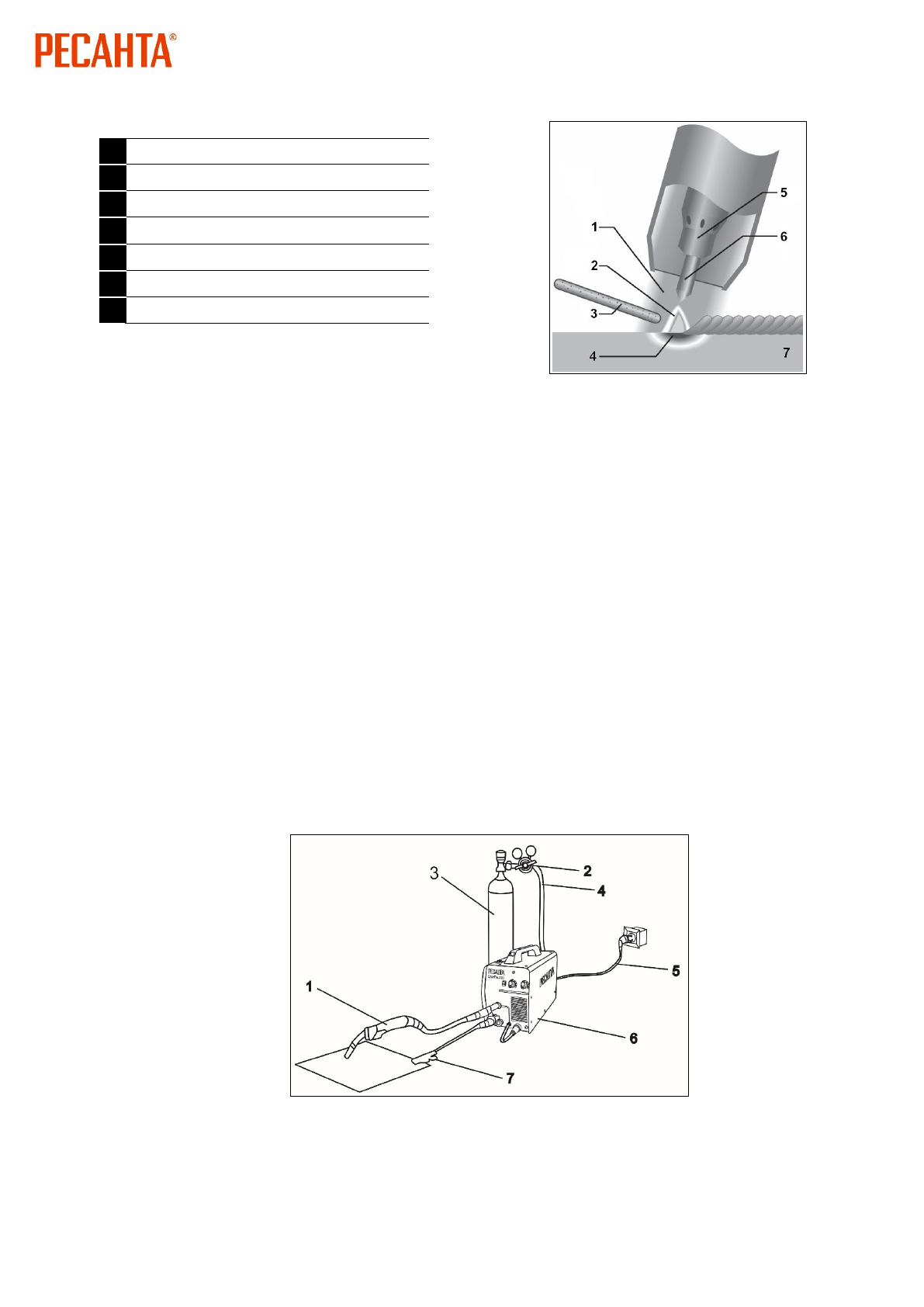

На рисунке изображен процесс сварки в

режиме

TIG

1

Защитный газ

2

Дуга

3

Сварочная проволока

4

Сварочный шов

5

Накопитель

6

Вольфрамовый электрод

7

Изделие

        Рис.

4

. Сварка в среде защитных газов

8.2

Подключение оборудования для работы в режиме MIG/MAG

Извлеките  устройство  из  упаковки  и  тщательно  осмотрите  на  наличие

внешних признаков повреждения при транспортировке (рекомендуется провести

осмотр непосредственно при покупке в присутствии продавца).

Установите  устройство,  по  возможности,  в  чистом  месте  с  хорошим

притоком  воздуха,  чтобы  вентиляционные  отверстия  в  корпусе  не  были

прикрыты.  Не  используйте  дополнительные  фильтры,  и не накрывайте  аппарат

материалами,  препятствующими  притоку  воздуха  (несоблюдение  этих  условий

может привести к сильному перегреву аппарата и возможной поломке).

Перед  включением  аппарата  в  сеть,  внимательно  осмотрите  изоляцию

кабелей,  горелку,  разъемы  на  наличие  повреждений.  Для  электробезопасности

рекомендуется  изолировать  аппарат  от  контакта  со  свариваемой

деталью/местом  проведения  сварочных  работ,  установив  его  на  резиновый

коврик изолятор.

Схема подключения оборудования

Рис.

5

. Схема подключения режим MIG/TIG

1. Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг.

5

. Сетевой кабель.

6. Сварочный аппарат. 7. Клемма заземления. 8. Наконечник силового кабеля горелки
