Ред. 8

17

Перед включением аппарата в сеть, внимательно осмотрите изоляцию

кабелей,

горелку,

разъемы

на

наличие

повреждений.

Для

электробезопасности  рекомендуется  изолировать  аппарат  от  контакта  со
свариваемой деталью/местом проведения сварочных работ, установив его
на резиновый коврик изолятор.

Схема подключения оборудования

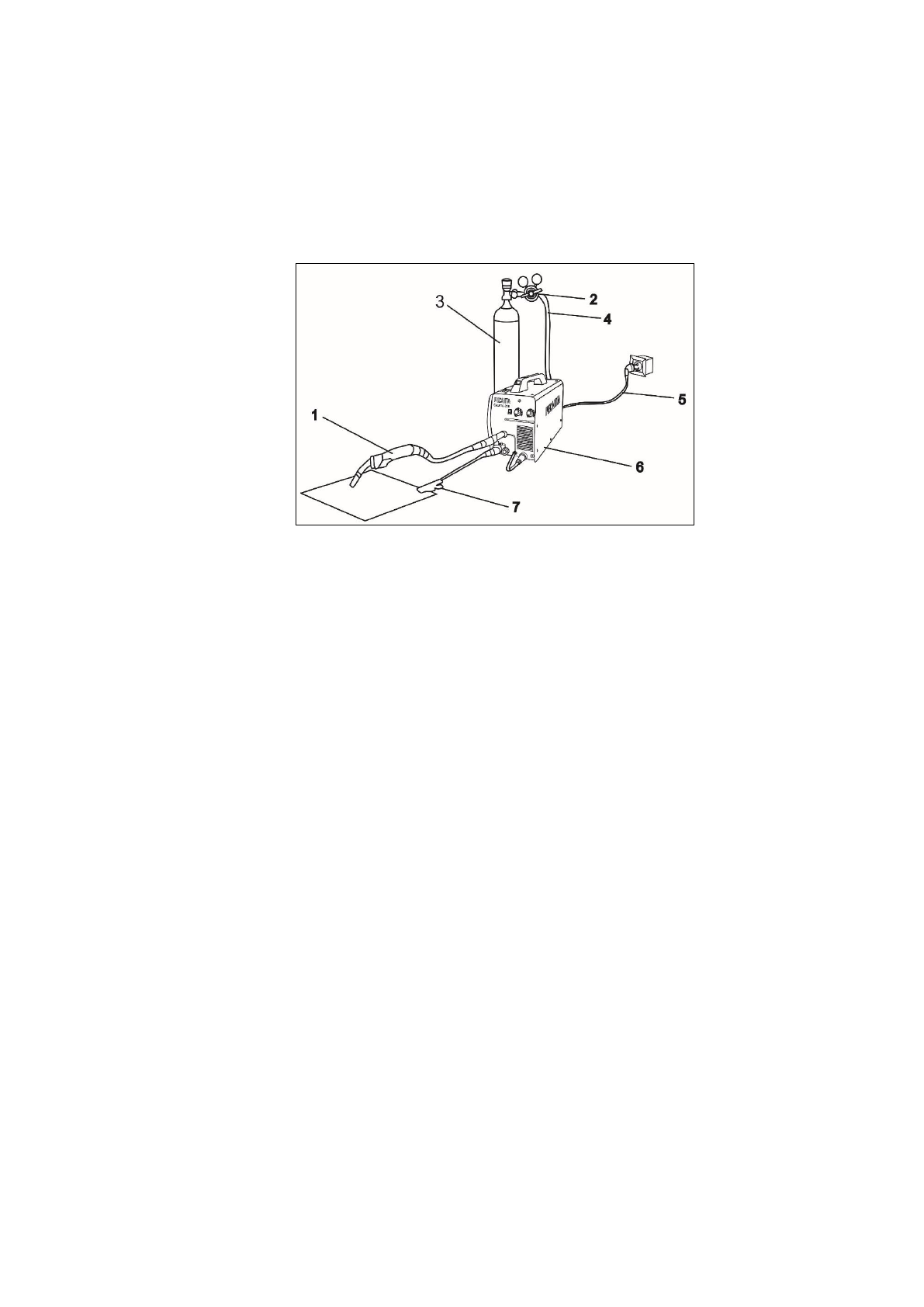

Рис. 5. Схема подключения режим MIG/TIG

1.

Горелка. 2. Редуктор. 3. Баллон. 4. Газовый шланг. 5. Сетевой кабель.

6.

Сварочный аппарат. 7. Клемма заземления. 8. Наконечник силового кабеля горелки

1.

Подсоедините  сетевой  кабель  к  электросети  с  требуемыми

параметрами.  Проверьте  надежность  соединения  кабеля  и  сетевой
розетки.

2.

Подсоедините  газовый  шланг  к  газовому  разъему  аппарата  и  к

газовому  редуктору  на  баллоне.  При  подключении  баллон  и  редуктор
должны  быть  закрыты.  Все  подключенные  агрегаты  должны  иметь
плотные  соединения  в  местах  соединений,  чтобы  обеспечить  надежную
подачу газа и защиту сварочного шва.

3.

Подключите  сварочную  горелку  (пистолет)  для  MIG/MAG/TIG  сварки  в

«евроразъем» на передней панели сварочного аппарата.

4.

Вставьте силовой наконечник кабеля клеммы заземления в панельную

розетку  со  знаком  «+»  или  «-»  (в  зависимости  от  необходимых
технологических  задач)  на  передней  панели  аппарата,  поверните  его  до
упора  по  часовой  стрелке  и  убедитесь  в  плотной  фиксации  соединения.
Закрепите клемму заземления на заготовке.

5.

Одновременно  двумя  руками  потяните  защелки  крышки  на  себя,

откройте крышку сварочного аппарата.

8.3

Подготовка  аппарата  к  работе  и  порядок  работы  (режим
сварки MIG/MAG)

Сварка  происходит  плавящимся  электродом  в  среде  защитного  газа.

Электродом  служит  металлическая  проволока,  намотанная  на  катушку,
