Ред. 8

11

5.

ОБЩИЙ ВИД УСТРОЙСТВА

5.1

Основные элементы управления и индикации САИПА-190МФ

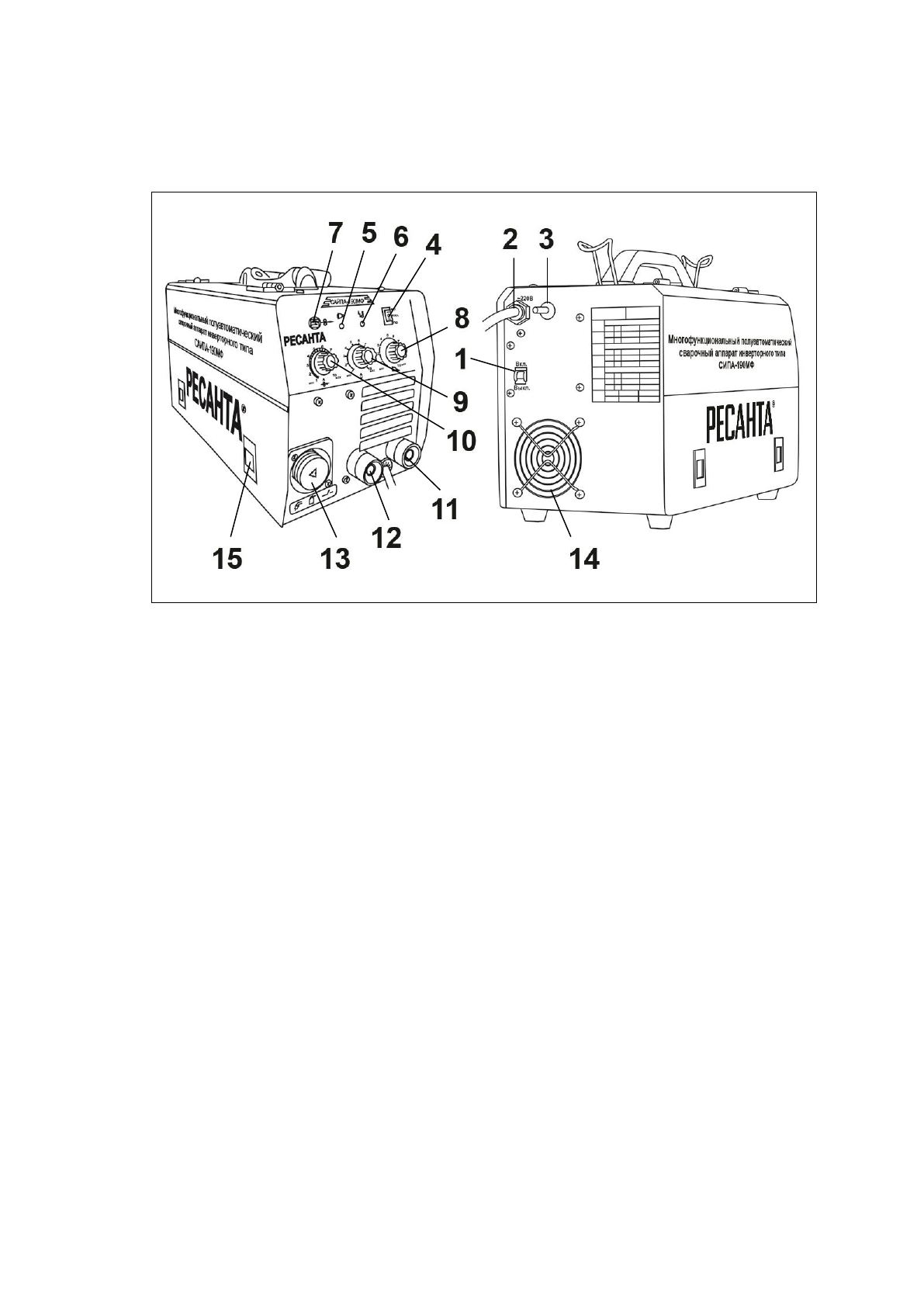

Рис. 1. Внешний вид САИПА-190МФ

*

Внешний вид устройства может отличаться от изображенного на рисунке.

1.

Кнопка включения/выключения;

2.

Сетевой кабель;

3.

Штуцер входа газа (ø 8 мм);

4.

Переключатель режимов MIG/MAG и ММА/TIG;

5.

Индикатор «Сеть»;

6.

Индикатор «Перегрев»;

7.

Принудительная протяжка сварочной проволоки;

8.

В режиме MIG - регулировка напряжения дуги

9.

В режиме MMA/TIG – выходной ток;

В режиме MIG – регулировка тока и скорости подачи сварочной
проволоки
10.

Регулировка форсажа дуги;

11.

Силовой разъем «+»;

12.

Силовой разъем «-»;

13.

Разъем горелки MIG/MAG/TIG

14.

Вентиляционная система

15.

Замки крышки корпуса

16.

Наконечник силового кабеля горелки
