Ред. 14

21

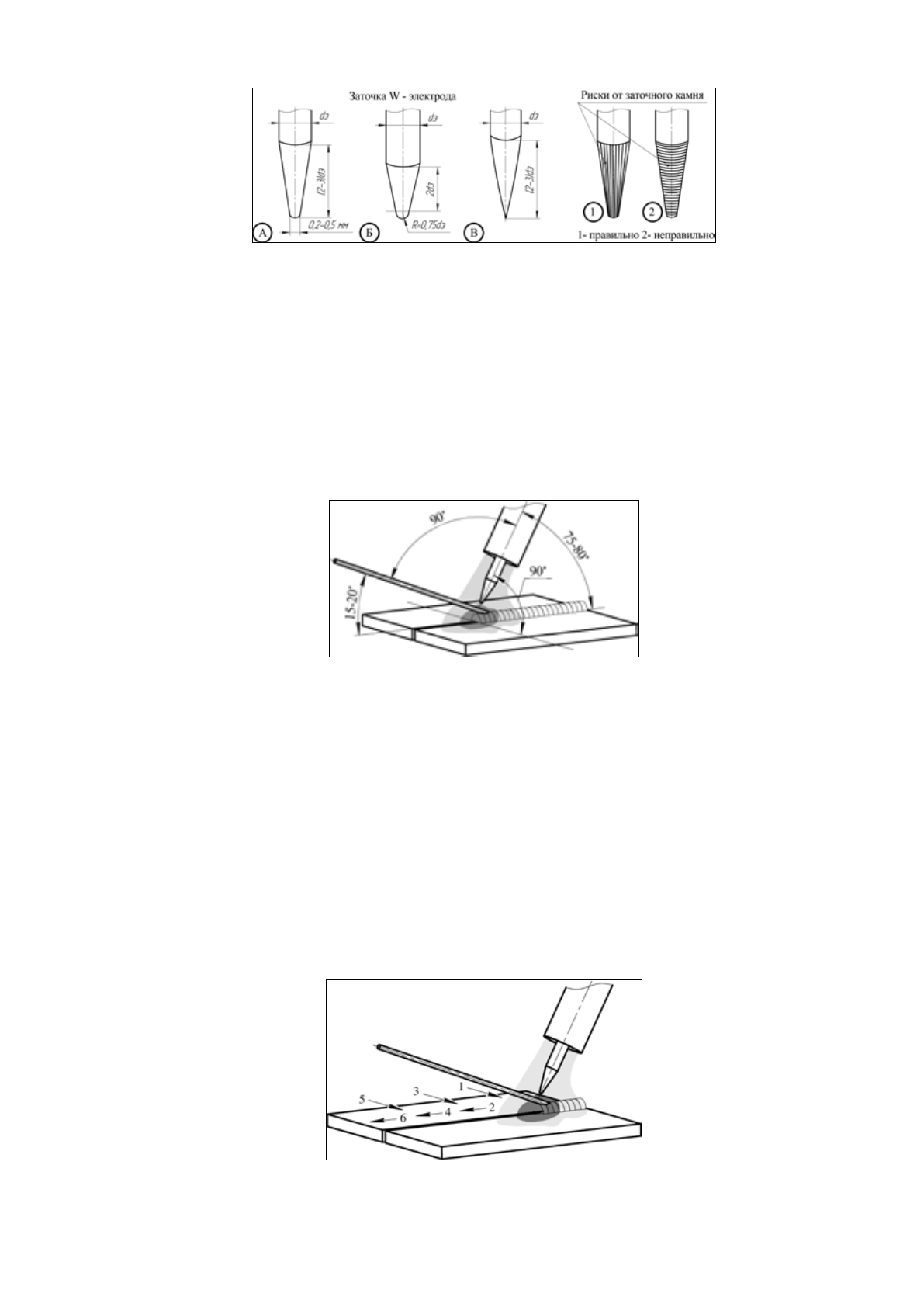

Рис.10. Пример заточки вольфрамового электрода, где

А)  при  сварке  на  постоянном  токе  >50А;  Б)  при  сварке  алюминия;  В)  при  сварке  на
постоянном токе <50 А без притупления.
Сварку обычно выполняют справа налево.


При  сварке  без  присадочного  материала  электрод  располагают
перпендикулярно  к  поверхности  свариваемого  металла,  а  с
присадочным  материалом  -  под  углом.  Присадочный  пруток
перемещают впереди горелки.


Рис.11. Угол наклона горелки


При аргонодуговой сварке также следует  помнить про противоположный
угол  наклона  горелки  (см.  рис.  11)  -  это  влияет  на  формирование
сварочного  шва.  Старайтесь  держать  горелку  под  углом  90°(по
отношении к линии шва).

При  наплавке  валиков  горизонтальных  швов  в  нижнем  положении
присадочной  проволоке  придают  поступательные  движения.  Это  надо
делать  так,  чтобы  металл  равными  порциями  поступал  в  сварочную
ванну  (см.  рис.  12).  Не  рекомендуется  прекращать  сварку  удлинением
дуги, отводя горелку. Это ухудшает газовую защиту шва.

Рис.12. Пример манипуляции присадочной проволокой при TIG сварке
