ОБЩИЙ ВИД УСТРОЙСТВА

5.1

Основные элементы управления и индикации

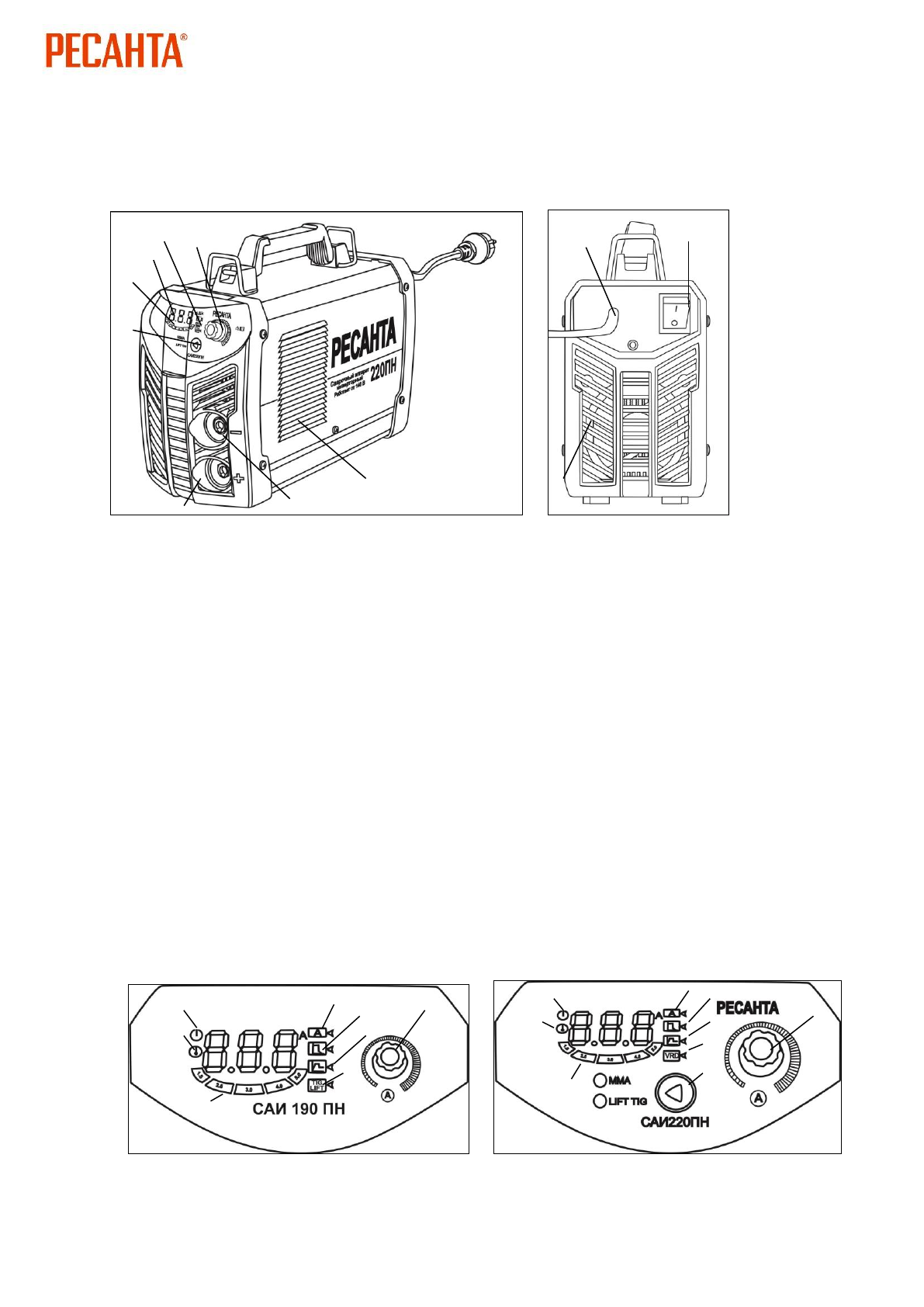

Рис. 1. Общий вид

*  На  рисунке  показана  модель  САИ-220ПН  фронтальная  и  задняя  панель.  Панели  других
моделей  выглядят  аналогично.  Дисплеи  моделей  незначительно  отличаются  в  зависимости
от функционала.
*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Выключатель "Сеть"
2.

Сетевой кабель

3.

Переключатель режимов работы / Регулятор сварочного тока

4.

Индикаторы режимов: сила тока, форсаж дуги, горячий старт, TIG LIFT

/

вкл/выкл. или VRD (у моделей САИ-220ПН и САИ-250ПН)

5.

Многофункциональный LCD дисплей

6.

Индикатор диаметров электродов

7.

Кнопка  переключения  режимов  сварки  ММА  /  TIG  LIFT  (модели

САИ-220ПН и САИ-250ПН)
8

. Силовая клемма "+"

9

. Силовая клемма "-"

10.

Вентиляционные отверстия

Элементы управления дисплеем

Рис.2 Элементы управления дисплеем           Рис.3 Элементы управления дисплеем


САИ-160ПН и САИ-190ПН                                 САИ-220ПН и САИ-250ПН
