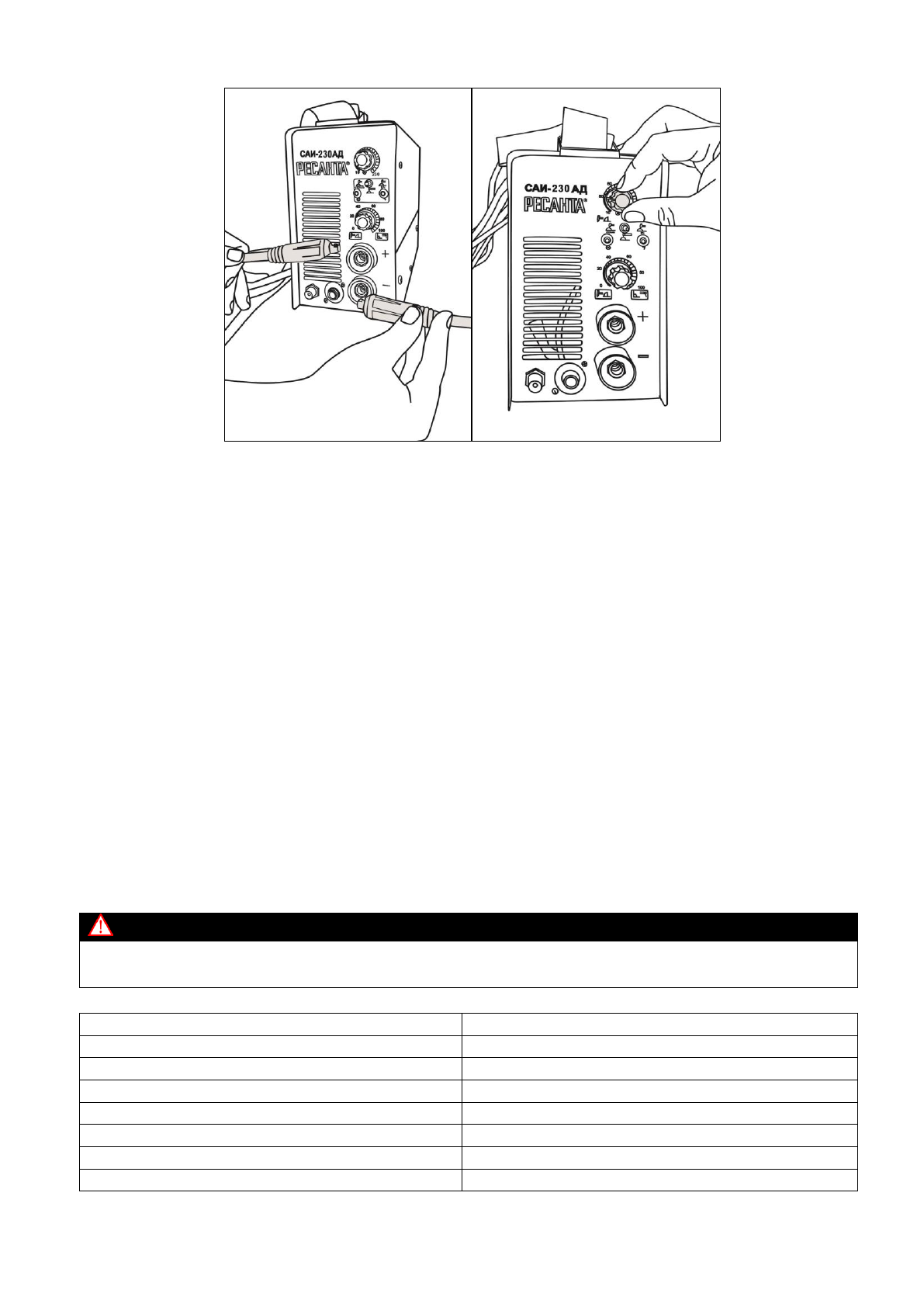

Рис. 13.Подключение кабелей и выставление режимов сварки

Необходимо:

1.

Установить тумблер на лицевой панели в режим сварки ММА (ручная

дуговая сварка).

2.

Присоединить

к

силовым

клеммам

аппарата

кабель

с

электрододержателем  и  кабель  заземления  в  зависимости  от  требуемой
для данной марки электрода полярности. В большинстве случаев кабель с
электрододержателем  подсоединяется  к  плюсовой  клемме,  а  кабель
заземления (масса) к минусовой клемме.

3.

Убедиться  в  том,  что  выключатель  на  задней  панели  находится  в

положении "ВЫКЛ".

4.

Подключить аппарат к сети.

5.

Убедиться  в  том,  что  регулятор  находится  в  положении

минимального сварочного тока.

6.

Включить аппарат выключателем на задней панели.

7.

Вставить  необходимый  электрод  в  электрододержатель  и  поворотом

регулятора величины сварочного тока (рис.1 поз. 6) установить требуемое
значение, согласно нижеприведенной таблице.


Внимание!

Рекомендуется всегда следовать инструкциям производителя электродов, так как в ней
указаны и полярность подсоединения кабелей, и оптимальный ток сварки.

Диаметр электродов

(мм)

Ток (А)

1,6

25-50

2

50-70

2,5

60-90

3,2

90-140

4

130-190

5

160-220

6

200-315

Таблица 2. Зависимость сварочного тока от диаметра электрода
