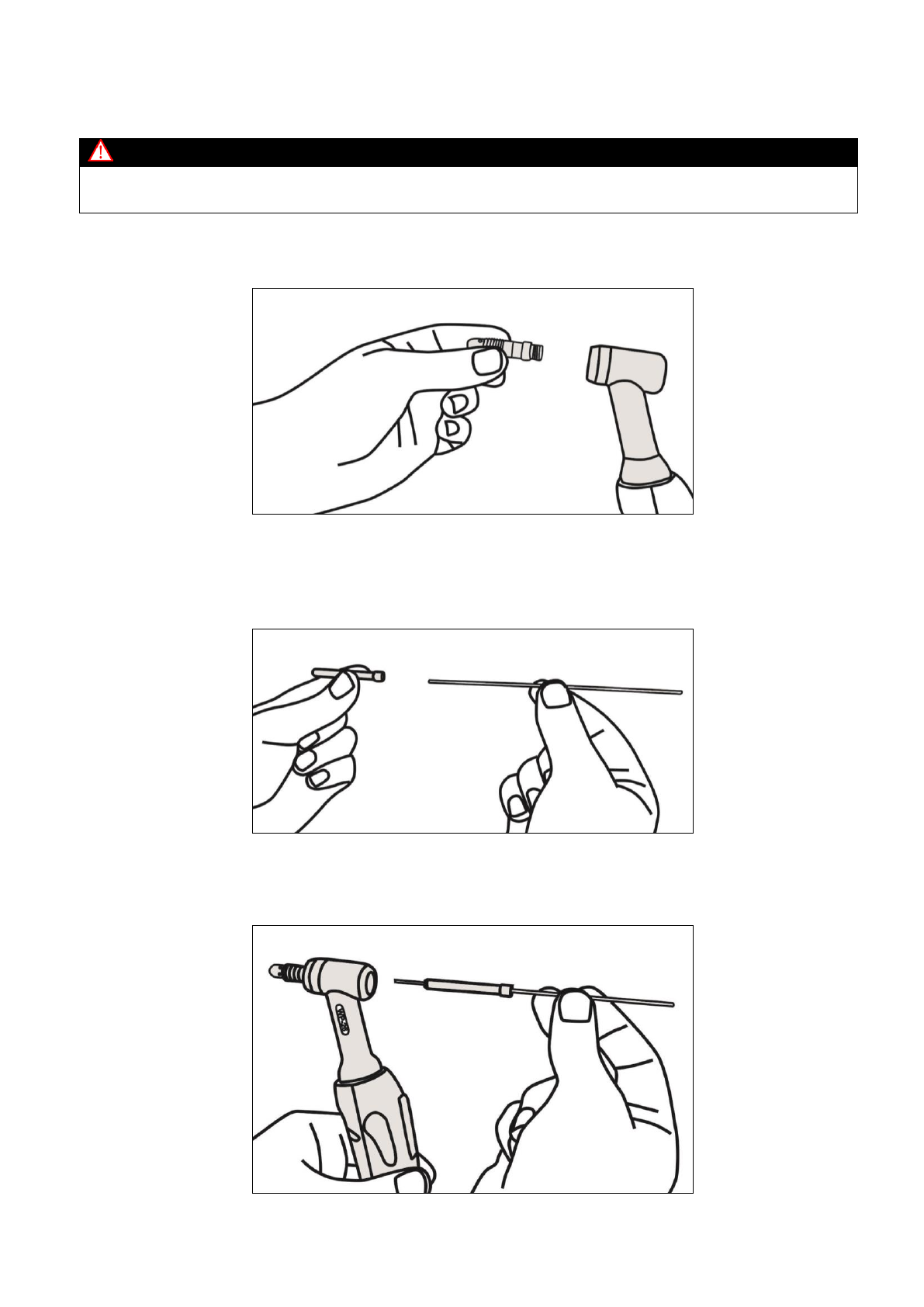

Порядок сборки электрододержателя TIG (газовой горелки)
Внимание!
При сборке держателя электрода TIG обращайте внимание на маркировку диаметров на
цанговом зажиме!
1.
Вкрутить внешнюю часть цангового зажима в горелку
Рис. 9.Сборка горелки
2.
Вставить электрод во внутреннюю часть цангового зажима
Рис. 10. Сборка горелки
3.
Собранный зажим с электродом вставить в горелку
Рис. 11. Сборка горелки
