12

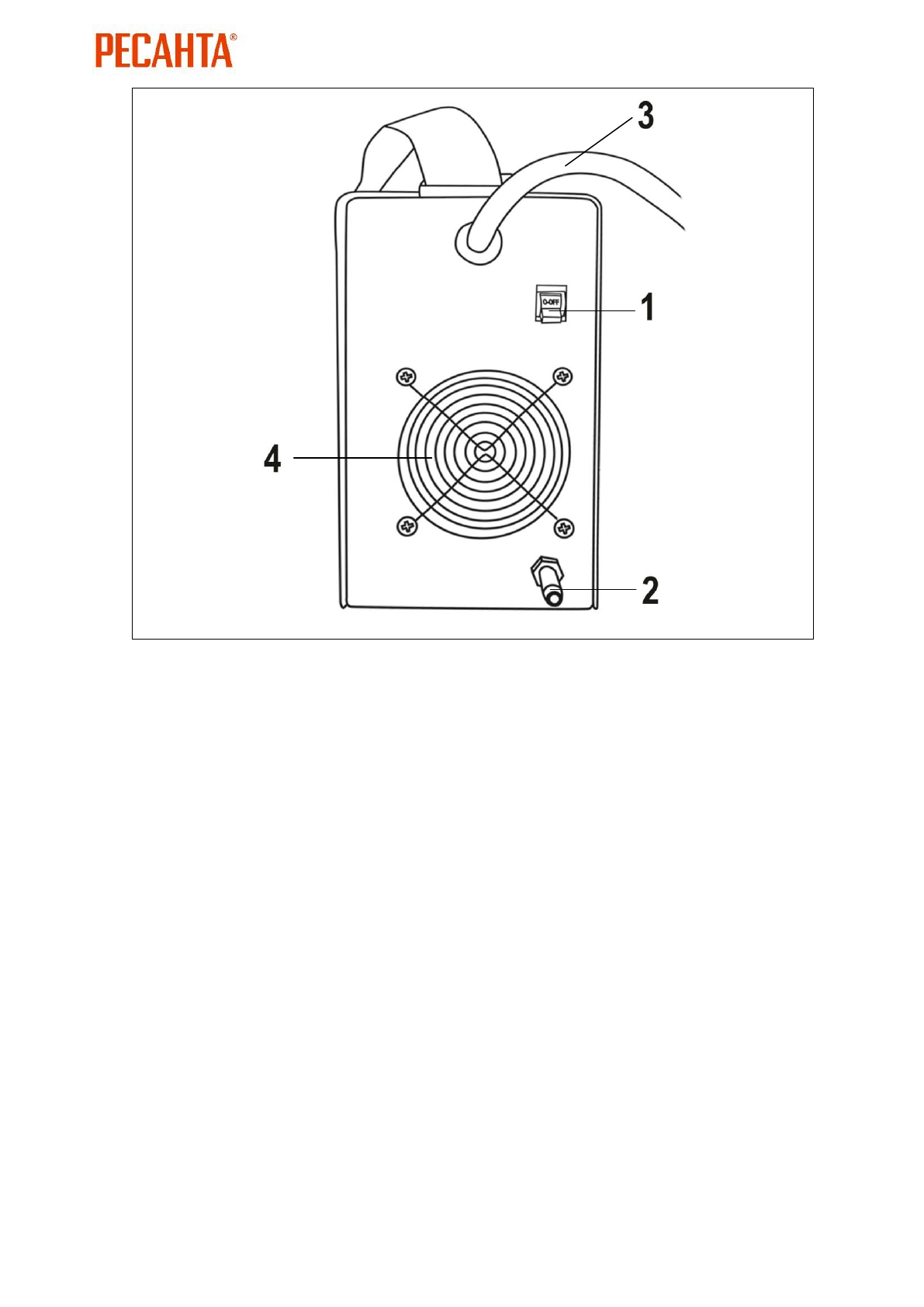

Рис. 3. Задняя панель САИ АД
*Внешний вид устройства может отличаться от изображенного на рисунке.
1.
Кнопка включения/выключения
2.
Штуцер входа газа (ø 8 мм)
3.
Сетевой кабель
4.
Вентиляционные отверстия
•
Тумблер переключения режимов TIG и ММА
– необходим для
переключения режимов сварочного аппарата со сварки в защитных газах
на ручную дуговую сварку и наоборот.
•
Регулятор величины сварочного тока
для режима TIG и регулятор
величины сварочного тока для режима ММА – необходим для
определения оптимального тока для получения качественного шва во всех
режимах
•
Регулировка форсажа дуги
– режим повышения тока при уменьшении
длины дуги. Повышает стабильность процесса сварки, предотвращает
залипание электрода.
• Индикатор
“TIG/ВЧ”
– означает включение аппарата в режим сварки в
среде защитных газов (аргоне), при котором зажигание дуги происходит с
помощью высокочастотного разряда.
