PORTUGUÊSE

DESCRIÇÃO GERAL

As máquinas de soldar da série, são monofásicas de corrente alterna
230V 50/60Hz ou 230/400 V 50/60 Hz.
Apresentam uma estrutura robusta e compacta que determina uma
fiabilidade e versatilidade sob qualquer condição de carga. A
observância das normas e a óptima qualidade dos materiais,
garantem uma longa duração e segurança.


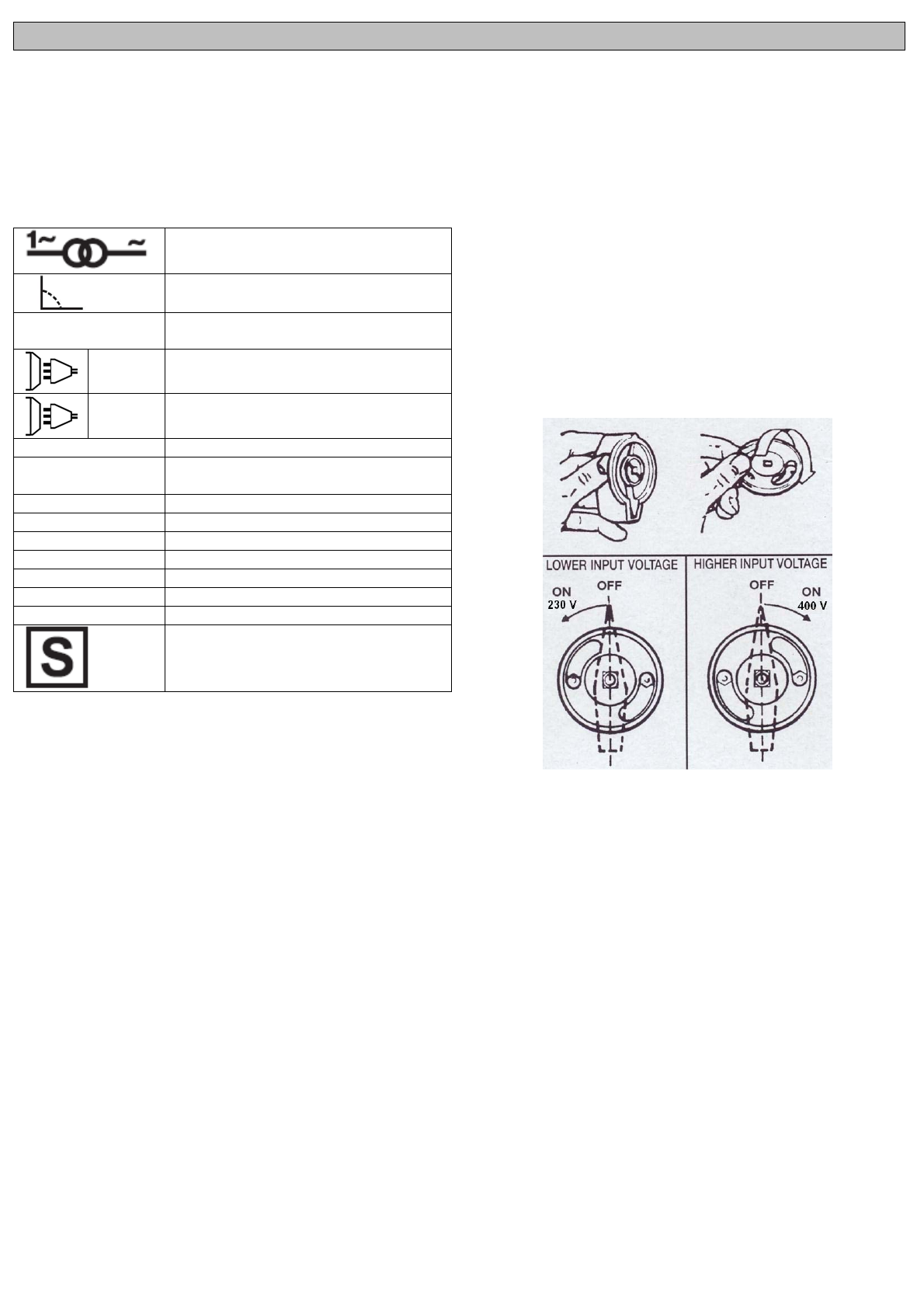

LEGENDA DOS SÍMBOLOS

Transfor-mador monofásico

Caraterística de queda

EN 60974-1
EN 60974-6

Norma da referência

1 ~

Tensão alternada monofásica

3 ~

Tensão alternada trifásica

U

0

 … (V)

Tensão máxima em vazio

U

1

 … (V/Hz)

Tensão alternada e freqüência de
alimentação da máquina de solda

I

2

 … (A)

Corrente de soldadura

Ø (mm)

DIâmtero de eléctrodossoldáveis

t

w

É tempo de carga para cada ciclo

t

r

É tempo de reset para cada ciclo

I

1 max

    (A)

Corrente máximaabsorvida pelo gerador

IP21

Grau de protecção doaparelho

H

Classe de isolamento do transformador

Máquina de solda apropriada para o uso
em ambiente com risco acrescido de
choques elétricos

INSTALAÇÃO

Desembalar a máquina de solda, efetuar a montagem das partes
separadas, contidas na embalagem.
Para soldadores com fonte dobro da tensão, é necessário ajustar o
parafuso de obstrução do interruptor tensão-reverso na posição que
corresponde à tensão realmente disponível.


INFORMAÇÕES TÉCNICAS DA MÁQUINA DE SOLDAR

A máquina é dotada de um dispositivo de protecção térmica que
interrompe automaticamente a distribuição de corrente para a
soldadura, neste caso acende-se uma lâmpada de aviso amarela.
Quando a temperatura interna diminui e retorna a valores adequados
para um funcionamento correcto, a máquina retomará
automáticamente o funcionamento.
Para ligar a máquina de solda agir na chave geral. A intensidade da
corrente de soldagem distribuída é regulável com continuidade por
meio de um desviador com acionamento manual ou medianteo
botão.
A corrente de soldagem deve ser regulada em função do diâmetro do
eléctrodo utilizado e ao tipo de junção que se deseje efetuar. Em
todo o caso, é o utilizador que deve escolher correctamente a
posição do cursor em função da sua sensibilidade.


ALGUMAS INFORMAÇÕES ÚTEIS PARA SOLDAR

A zona de soldadura deve estar limpa de ferrugens e tintas. Segundo
o tipo de material escolhe-se o tipo de eléctrodo. Aconselhamos um

ensaio inicial ao eléctrodo sobre uma peça de metal. Posicionar o
eléctrodo a uma distância de 2 cm do ponto de partida e utilizar uma
máscara de protecção. Tocar ligeiramente com o eléctrodo na peça
a soldar para formar o arco. Através da máscara de protecção
observar o arco, cujo comprimento deverá corresponder a 1-1,5
vezes o diâmetro do eléctrodo.
O soldador deverá procurar manter o comprimento do arco
constante. Visto que o eléctrodo se consome, é necessário uma
constante aproximação. No final do cordão de soldadura é
aconselhável afastar o eléctrodo em direcção do cordão para evitar
uma cratera porosa.
A escória metálica não deve ser afastada antes do arrefecimento do
cordão. A soldadura de um cordão interrompido deverá recomeçar
depois de se retirar a escória no ponto de partida.




SELECÇÃO 230 / 400

Para se seleccionar a tensão da máquina de soldar basta girar o
botão do interruptor munido de came, que segundo a sua posição
permite orientar o botão para 230V mono ou 400V bifásico.



INSTRUÇÕES PARA A MONTAGEM DAS RODAS E DA PEGA

(PARA OS MODELOS PREDISPOSTOS)
PEGA
Os parafusos são parafusados já no corpo, conseqüentemente:
1) Desaparafuse os parafusos do parker e coloc o punho a fim fazer
os furos corresponder.
2) Apertar bem os parafusos.
PEGA PROLONGADO
1) Inserir o tubo no espaço apropriado da pega.
2) Aparafusar com o parafuso o tubo à pega de plástico.
SUPORTE DIANTEIRO
Os parafusos do tipo estão já apertados no fundo da carroçaria e por
consequência:
1) Desapertar os parafusos parker e colocar o suporte dianteiro.
2) Apertar bem os parafusos.
RODAS
1) Introduzir o eixo nos furos.
2) Inserir as rodas no eixo.
3) Os freios bloqueiam as rodas no eixo

.
