DEUTSCH

ALLGEMEINE BESCHREIBUNG

Die Tragbäre Lichtbogenschweißapparäte,  einphasiger
Schweißapparäte mit W echselstrom 230V/50Hz oder 230/400V
50/60HZ. Ihr kräftiger und kompakter Bau macht sie, ganz gleich
unter welchen Belastungsbedingungen, zu cinem stabilen und
zuverlässigen W erkzeug. Die Einhaltung der Normen und die
ausgezeichnete Qualität des Materials, aus dem sie besteht,
garantieren eine lange, sichere Dauer.


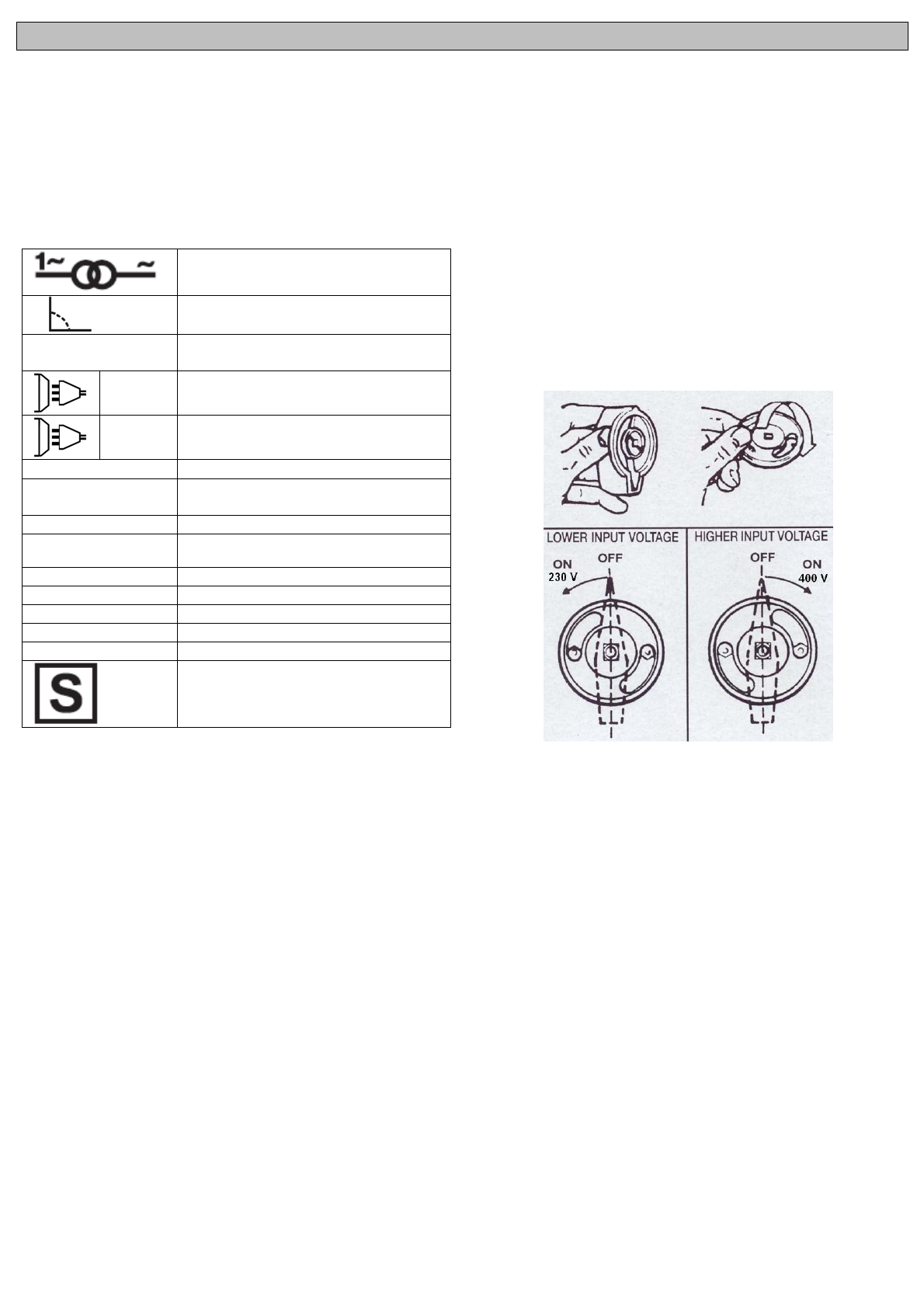

BEDEUTUNG DER AUFSCHRIFTEN UND DER SYMBOLE

Einphasentrafo

Fallende Eigenschaft

EN 60974-1
EN 60974-6

Norm des Hinweises

1 ~

Wechselspannung einphasig

3 ~

Wechselspannung dreiphasig

U

0

 … (V)

Maximale Leerlaufspannung

U

1

 … (V/Hz)

Dieses Symbol bedeutet Nennspeise-
spannung und Nennfrequenzder Leitung

I

2

 … (A)

Schweißstrom

Ø (mm)

Den Durchmesser der Elek-trode, mit der
geschweißt werden kann

t

w

Ist die Ladezeit für jeden Zyklus

t

r

Ist die Nachstellzeit für jeden Zyklus

I

1 max

    (A)

Maximale Stromaufnahme der Leitung

IP21

Schutzklasse desSchweißgerätes

H

Isolationsklasse des Trans-formators.

Schweißmaschine geeignet zur
Benutzung in Umgebungen    mit
erhöhter Stromschlaggefahr

INSTALLATION

Die Schweißmaschine von der Verpackung befreien, die lose
gelieferten Teile sind zu montieren.
Bei Schweissgeräte mit zwei Spannungen, stellen Sie die
Blockierschraube des Spannungswahlschalter in der Stellung
entsprechend der realen verfügbaren Spannung.



TECHNISCHE INFORMATIONEN BEZÜGLICH DER
SCHWEIßMASCHINE

Die Schweißmaschiene ist mit einer W ärmeschutzvorrichtung
ausgestattet, welche die Stromversogung für das Schweißverfahren
automatisch unterbricht, in diesem Falle leuchtet eine gelbe
Signallampe auf. Sobald die Innetemperatur wieder auf einen für den
korrekten Betrieb passenden W ert gesunken ist, läuft der
Schweißapparat automatisch wieder an.
Die Schweißmaschine wird mit dem Hauptschalter eingeschaltet. Die
Stärke des bereitgestellten Schweißstromes ist mit Hilfe eines
handbetätigten W echselschalter läßt er sich stufenweise regeln oder
mit Hilfe des Handrades.
Die Korrektheit der Regulierung kann mit dem sich auf der Maschine
befindlichen Spannunganzeiger geprüft werden. Auf jeden Fall muss
der Benutzer die Position des Cursors entsprechend Empfindlichkeit
richtig wählen.


EINIGE NÜTZLICHE INFORMATIONEN ZUM SCHWEIßEN

Die Schweißzone soll rost-und lackfrei sein. Die Elektrode wird je
nach Art des Materials gewählt. Wir empfehlen anfangs die Elektrode

und die Stromstärke an einem Abfallstück auszuprobieren. Setzen
Sie die Elektroden in cinem Abstand von ca. 2 cm. über dem
Ausganspunkt an nachdem Sie sicht mit cinem Schutzschirm
versehen haben.. Berühren Sie das Stück leicht streifend mit der
Elektrode.
Der Schweißer sollte versuchen, die Bogenlänge konstant zu halten.
Da sich die Elektroden abnutzen, muß man sich laufend nähern. Am
Ende der Schweißnaht empfielt es sich die Elektrode in Richtung
Naht zu entfernen, um die Bildung cines porösen Kraters zu
vermeiden.
Die Schlacke darf nich entfernt werden bevor der Rad der
Schweißnacht ausgekühlt ist. Das Schweißen einer unterbrochenen
Naht wirdnach der Schlackenentfernung wieder aufgenommen.


WIE 230/400V USZWAHLEN SIND

Um die spannung zu verandern sein genugend, den Knauf von
abzuschrauben das Umwandlung, Rucken davon es gibt einen
plastichen Nocken. Der Position zufolge es Genehmigung, den Knauf
zu den 230V oder 400V biphase zu drehen.



MONTAGEANWEISUNGEN FÜR DIE BEFESTIGUNG VON GRIFF
UND RÄDERN

(BEI DEN MODELLEN, DIE DAMIT AUSGERÜSTET SIND)
HANDGRIFF
Die Schrauben werden bereits auf den Körper, deshalb geschraubt:
1) Schrauben Sie die parker Schrauben ab und setzen Sie den Griff,
um die Löcher entsprechen zu lassen.
2) Schraubt die Schrauben, die wieder stark festziehen.
AUSGEDEHNTER GRIFF
1) Stecken Sie die Griffverlängerungsstange in die dafür
vorgesehene Öffnung im Plastikgriff.
2) Befestigen Sie die Griffverlängerungsstange mit einer geeigneten
Schraube an den Plastikgriff.
STANDFUSS
Die Befestigungsschrauben sind schon am Gehäuseboden befestigt:
1) Lösen Sie die Befestigungsschrauben und legen Sie den Standfuß
so an die Bohrung an, daß diese mit den Befestigungslöcher im
Standfuß übereinstimmt.
2) Befestigen Sie den Standfuß mit den Befestigungsschrauben.
RÄDER
1) Steken Sie die Radachse in die dafür vorgesehene Bohrung an
der Hinterseite
des Gehäuses.
2) Setzen Sie die Räder auf die Achse.
3) Sie die Räder auf die Achse mit Hilfe des Plastikpfropfens.
