75
4. Перетащив ремень через верхний
край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.
Установка ремня вариатора
1. При необходимости разведите фланцы
ведомого шкива, см. «
СНЯТИЕ РЕМНЯ
ВАРИАТОРА
».
2. Наденьте ремень сначала на ведущий,
а затем на ведомый шкивы вариатора.
ВНИМАНИЕ
Во избежание разрыва
или повреждения корда ремня запре-
щается применять усилие или какие-
либо рычаги для установки ремня
на место.
ПРИМЕЧАНИЕ:
Максимальный срок
службы ремня достигается, если ремень
установлен таким образом, что стрелки,
нанесённые на нем, совпадают с направ-
лением его рабочего движения.

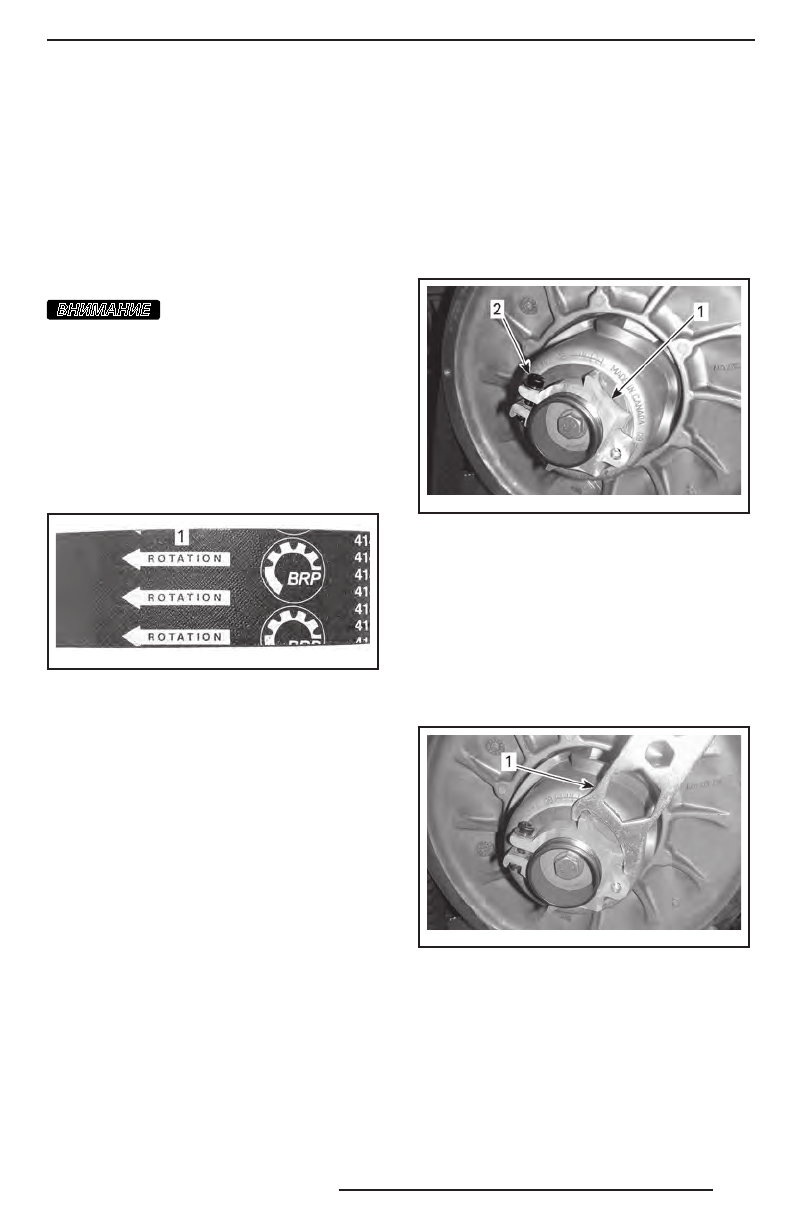

mmo2 011 -002 -00 6_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособление
для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «
РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ
».
6. Установите защитный кожух ремня
вариатора и закройте боковую панель.
См. «
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ
».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003 -01 0_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003 -01 1_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ:
Регулировочная муфта
имеет левую резьбу
.
Повторяйте шаг 4, пока внешняя поверх-
ность ремня вариатора не окажется вро-
вень с краем ведомого шкива.
ПРИМЕЧАНИЕ:
Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверхнос-
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
