62
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предварительного
натяжения
Улучшается контакт гу-
сеницы с опорной по-
верхностью
Затрудняется подъём
удлинителя
Уменьшение
предварительного
натяжения
Улучшается способ-
ность двигаться задним
ходом особенно в глу-
боком снегу
Облегчается подъём
удлинителя
mbl201 2-0 04-0 01_ b

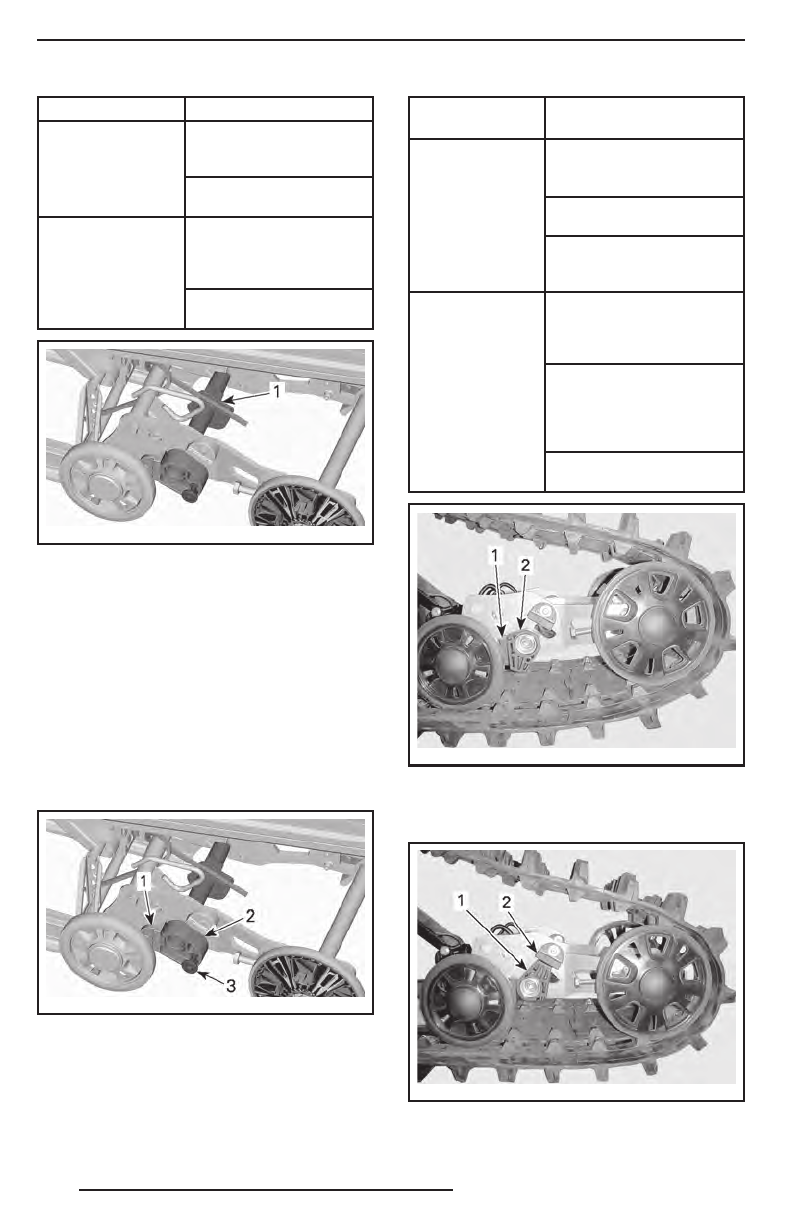

1. Кулачок для регулировки предварительного на-
тяжения
Кулачок ограничителя хода
удлинителя задней подвески
Кулачок используется для ограничения
хода удлинителя задней подвески.
Изменяя положение кулачка ограничи-
теля хода, можно оказывать влияние
на следующие характеристики снегохо-
да: маневренность, развиваемое тяговое
усилие и способность двигаться задним
ходом.
mbl201 2-0 04-0 01_ a
1. Ограничитель
2. Кулачок ограничителя
3. Фиксатор
ПОЛОЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
На расстоянии
от ограничителя
Удлинитель свободно пе-
ремещается на всю дли-
ну хода
Подходит для использова-
ния в обычных условиях
Обеспечивается хоро-
шая способность дви-
гаться задним ходом
Упирается
в ограничитель
Блокировка удлини-
теля задней подвески
на одной линии с направ-
ляющими полозьями
Развивается хоро-
шее тяговое усилие,
обеспечивается полный
контакт гусеницы с опор-
ной поверхностью
Лучшее положение для
буксировки прицепа
mmo2 010 -007 -02 4_a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ЧАСТИЧНО
ОГРАНИЧЕНО
1. Нижний ограничитель
2. Регулировочный кулачок
mmo2 010 -007 -02 5_a
ПЕРЕМЕЩЕНИЕ УДЛИНИТЕЛЯ ПОЛНОСТЬЮ
ОГРАНИЧЕНО
1. Регулировочный кулачок
2. Верхний ограничитель
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
