48

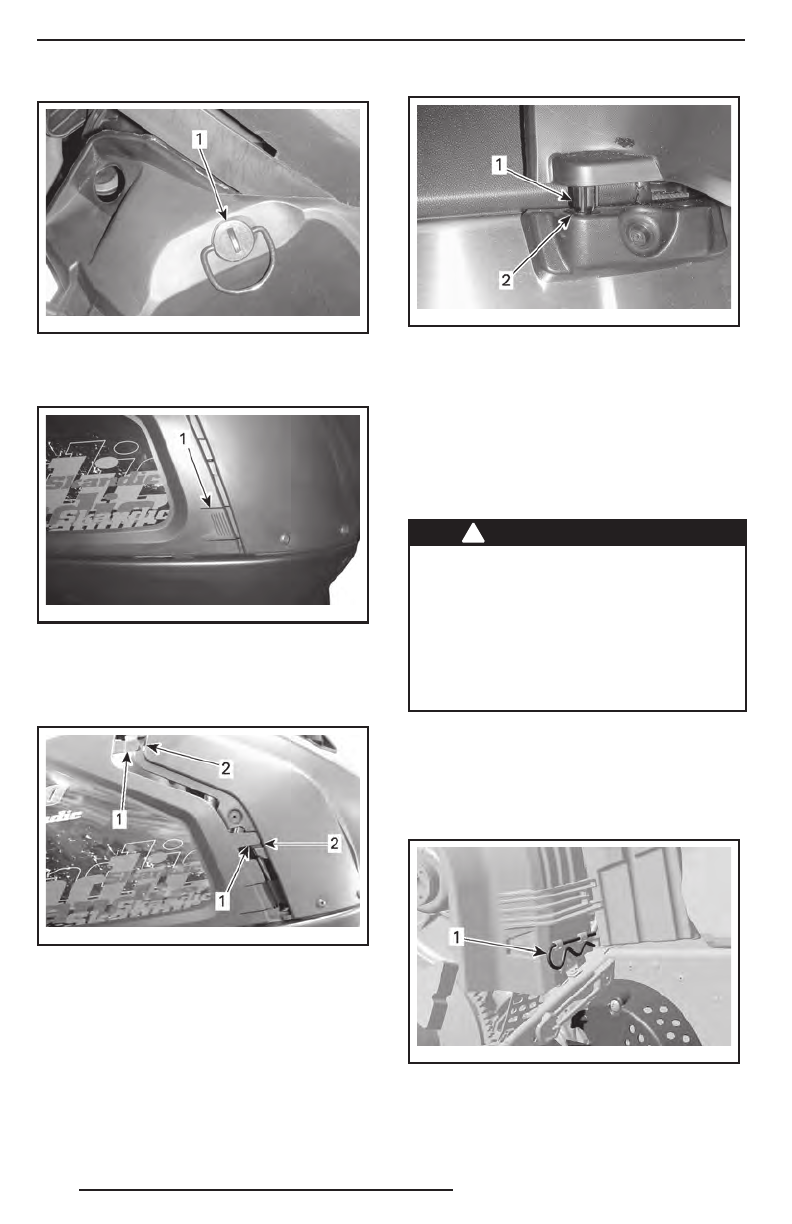

mmo2 009 -004 -04 5_a
1. Фиксатор
3. Нажмите и удерживайте фиксатор, за-
тем потяните панель вверх и назад.
mmo2 011 -007 -00 2_a
1. Фиксатор
Установка нижней боковой панели
1. Расположите передние фиксаторы па-
нели напротив пазов нижнего поддона.
mmo2 011 -007 -00 3_a
1. Передние фиксаторы панели
2. Пазы нижнего поддона
2. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
3. Переместите панель в направлении пе-
редней части снегохода.
4. Вставьте выступ панели в паз, распо-
ложенный на тоннеле.
mmo2 011 -007 -00 4_a
1. Выступ панели
2. Паз туннеля
5. Закройте фиксатор, повернув его на
¼
оборота по часовой стрелке.
24) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариато-
ра и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую боковую панель, описа-
ние операции см. в данном разделе.
Извлеките проволочный фиксатор.
mmo2 008 -003 -06 3_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из перед-
них выступов.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
